ET 915.02 Model chladiaceho systému s chladiacim a mraziacim stupňom

ET 915.02 Model chladiaceho systému s chladiacim a mraziacim stupňom

  • sériové a paralelné pripojenie výparníkov
  • prevádzka komponentov a simulácia porúch prostredníctvom softvéru GUNT
  • návrh a prevádzka chladiaceho systému s dvoma výparníkmi
  • sériové a paralelné pripojenie dvoch výparníkov
  • oboznámenie sa s rôznymi rozširujúcimi prvkami
    • prevádzka s kapilárnou trubicou
    • prevádzka s expanzným ventilom
  • prevádzkové správanie pri zaťažení
  • chladiaci cyklus v log ph diagrame
  • účinok odparovacieho tlaku
  • simulácia poruchy

1 model chladiaceho systému, naplnený chladivom
1 softvér GUNT + kábel USB

požadovaný

ET 915 HSI tréningový systém chladiacej a klimatizačnej techniky, základná jednotka

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér ET 91502W pre prístup na web

ET 915.02 je súčasťou školiaceho systému HSI pre chladiacu a klimatizačnú techniku. V kombinácii so základnou jednotkou ET 915 vzniká prevádzkový model chladiaceho systému s chladiacou a mraziacou fázou. Model sa zasunie do základnej jednotky, zaistí sa pomocou upevňovacích prvkov a pripojí sa hadicami na chladivo, čím sa vytvorí kompletný chladiaci okruh.

V chladiacich a mraziacich kombináciách sú výparníky výhodne zapojené paralelne. Na zvýšenie chladiaceho výkonu sú výparníky prevádzkované zapojené do série. Tu je možné použiť rôzne úrovne tlaku vo výparníkoch na získanie rôznych teplotných rozsahov pre chladenie alebo mrazenie.

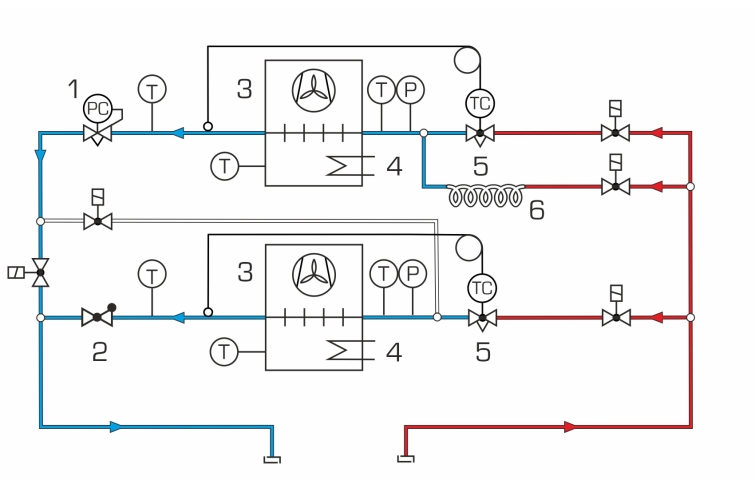

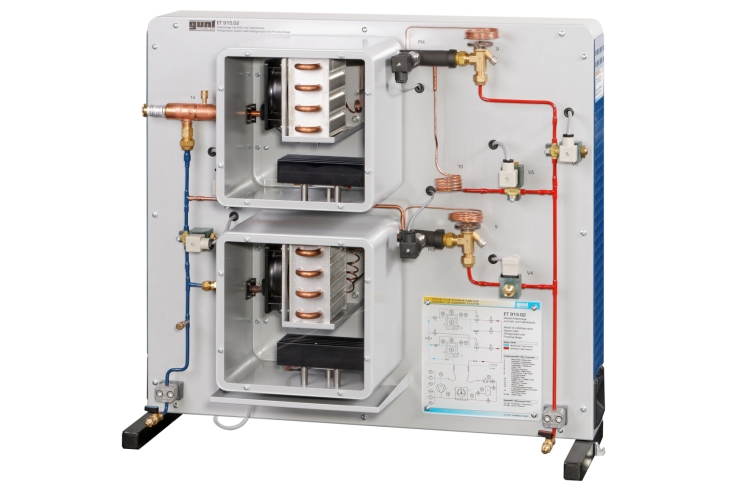

ET 915.02 obsahuje dve samostatné chladiace komory s výparníkom a expanznými prvkami. Výparníky je možné voliteľne prevádzkovať zapojené do série alebo paralelne. Dva ventilátory v chladiacich komorách podporujú dosiahnutie rovnomerného rozloženia teploty. S ohrievačmi je možné dodatočne simulovať chladiace záťaže. Jedna z chladiacich komôr môže byť voliteľne prevádzkovaná s expanzným ventilom alebo kapilárou ako expanzným prvkom. Rôzne prevádzkové režimy sa nastavujú pomocou solenoidových ventilov. Regulátor tlaku vyparovania umožňuje v paralelnej prevádzke nezávislé nastavenie úrovne teploty v hornej komore. Všetky komponenty sú prehľadne usporiadané na paneli.

Obsluha jednotlivých komponentov systému, tu regulácia teploty, ventilátor, ohrievač, kompresor a solenoidové ventily, prebieha cez softvér.

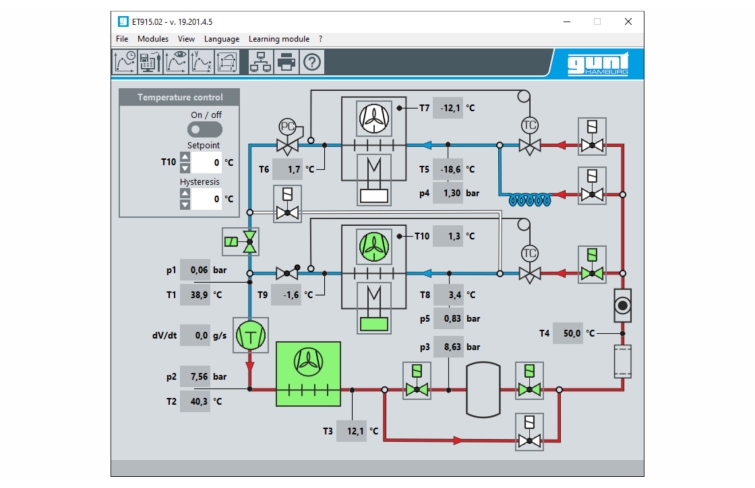

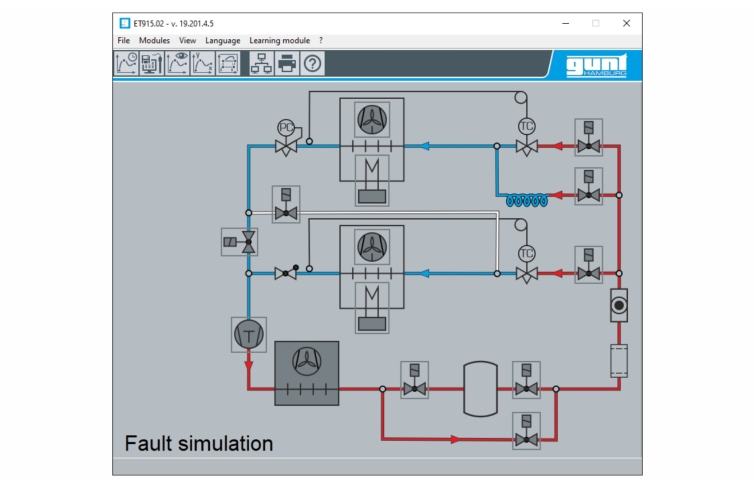

Softvér ponúka možnosť simulácie porúch. Teploty a tlaky v systéme sú zaznamenávané snímačmi a dynamicky zobrazované v softvéri. Vplyv zmien parametrov je možné sledovať online v log ph diagrame.

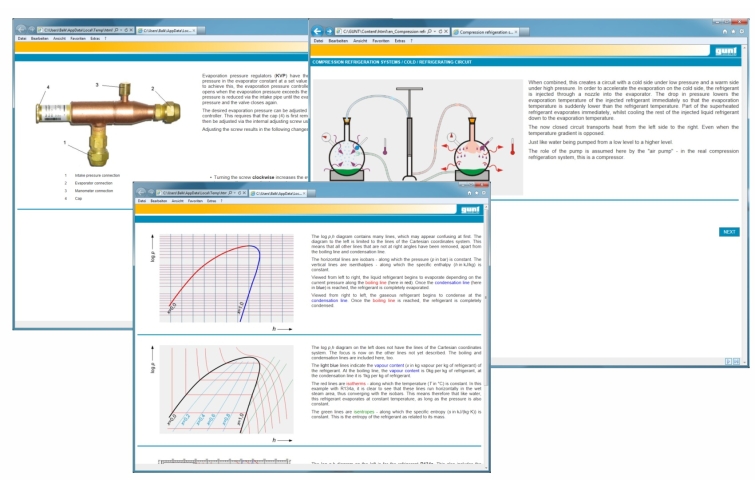

Základy a jednotlivé komponenty sú zastúpené vo vzdelávacom softvéri pre ET 915.02 . Hodnotenie výkonu kontroluje pokrok v učení. Pomocou autorského systému je možné vytvárať ďalšie cvičenia a hodnotenia výkonu.

Špecifikácia

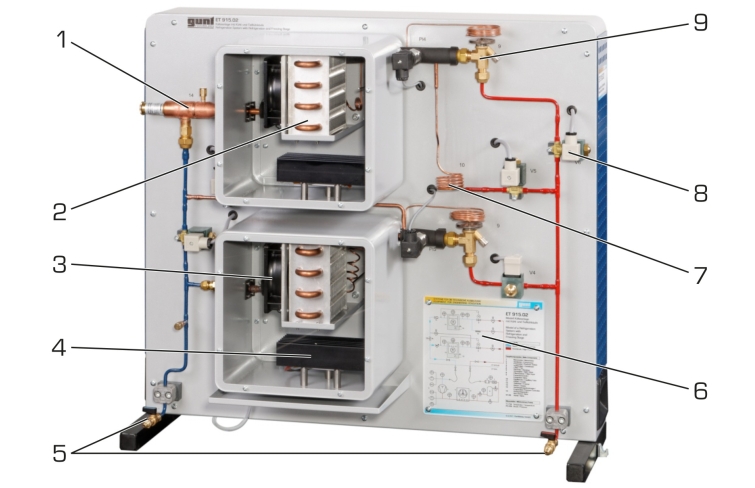

  1. model chladiaceho systému na pripojenie k základnej jednotke ET 915
  2. Tréningový systém GUNT s technológiou HSI
  3. každá chladiaca komora obsahuje: výparník s ventilátorom (na recirkuláciu vzduchu) a ohrievač na generovanie chladiacej záťaže
  4. chladiace komory s priehľadnou prednou časťou
  5. nastaviteľný regulátor tlaku vyparovania
  6. voliteľné expanzné prvky: expanzný ventil alebo kapilára
  7. prevádzkové režimy systému konfigurovateľné pomocou 5 solenoidových ventilov
  8. senzory na zaznamenávanie teploty a tlaku
  9. obsluha solenoidových ventilov, ventilátora, ohrievača a simulácia porúch cez softvér
  10. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
  11. Softvér GUNT : vzdelávací softvér, zber dát, obsluha systému
Technické dáta

Chladiaca komora

  • DxŠxV: 270x270x220 mm

Elektrický ohrievač PTC ako chladiaca záťaž: 210W

Kapilárna trubica: dĺžka 2m

Regulátor tlaku vyparovania: 0…5,5 bar


Meracie rozsahy
  • teplota: 6x ±50°C
  • tlak: 2x -1…9bar
Rozmery a hmotnosť

DxŠxV: 850x380x750 mm
Hmotnosť: cca. 45 kg
