WL 205 Krivka tlaku pár vody

WL 205 Krivka tlaku pár vody

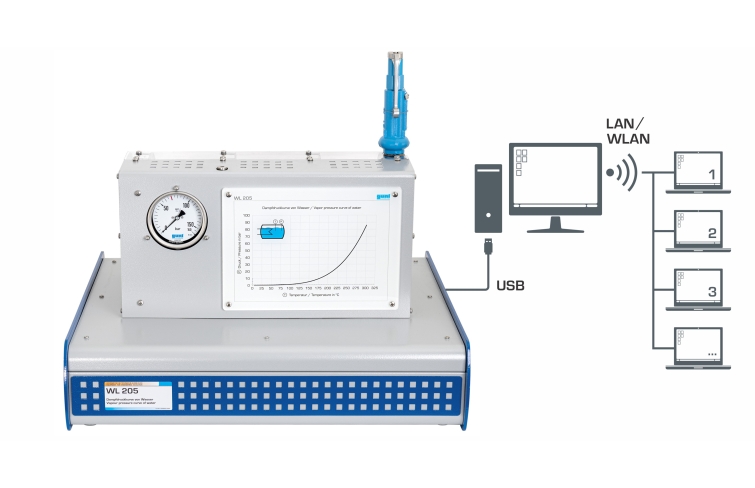

Sieťový softvér GUNT: ovládanie a ovládanie cez 1 PC. Pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.

Sieťový softvér GUNT: ovládanie a ovládanie cez 1 PC. Pozorovanie, získavanie, analýza experimentov na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete LAN/WLAN zákazníka.

  • zaznamenávanie krivky tlaku pary vody
  • tlak nasýtenia vodnej pary v závislosti od teploty
  • softvérovo podporované experimenty a hodnotenia
  • zaznamenávanie krivky tlaku pary vody
  • prezentácia vzťahu medzi tlakom a teplotou v uzavretom systéme
  • meranie teploty a tlaku
  • Pokus s kotlom Market

1 experimentálna jednotka
1 lievik
1 sada nástrojov
1 sada inštruktážneho materiálu
1 softvér GUNT + kábel USB

voliteľné

WP 300.09 Laboratórny vozík

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
WL 205W Web Access Software

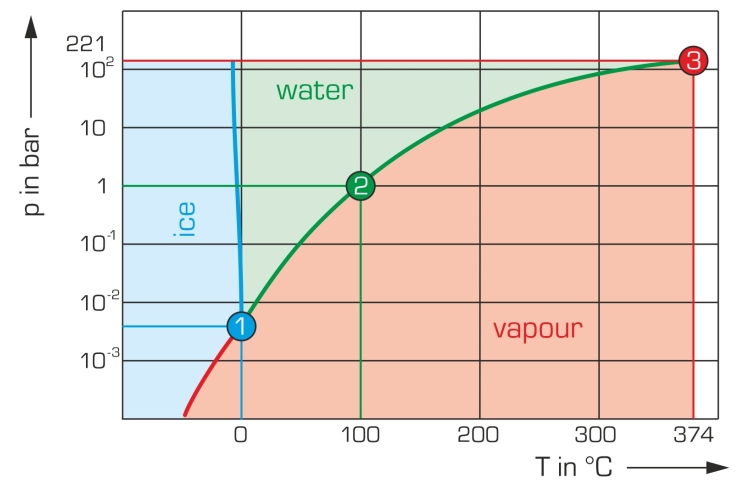

V uzavretom systéme naplnenom tekutinou nastáva termodynamická rovnováha medzi tekutinou a jej odparenou fázou. Prevládajúci tlak sa nazýva tlak pár. Je špecifická pre látku a závisí od teploty.

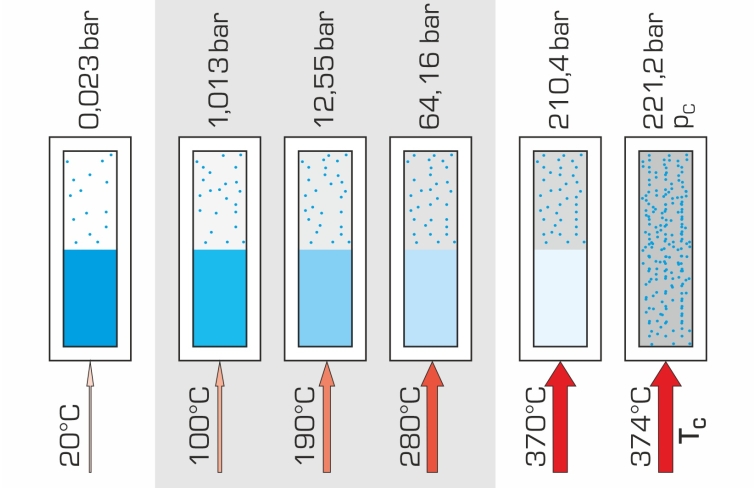

Keď sa kvapalina zahrieva v uzavretej nádrži, tlak sa zvyšuje so zvyšujúcou sa teplotou. Teoreticky je zvýšenie tlaku možné až do kritického bodu, pri ktorom sú hustoty kvapalnej a plynnej fázy rovnaké. Kvapalina a para sa potom už od seba nedajú rozlíšiť. Tieto poznatky sú aplikované v praxi v procesnej technológii pre lyofilizáciu alebo tlakové varenie.

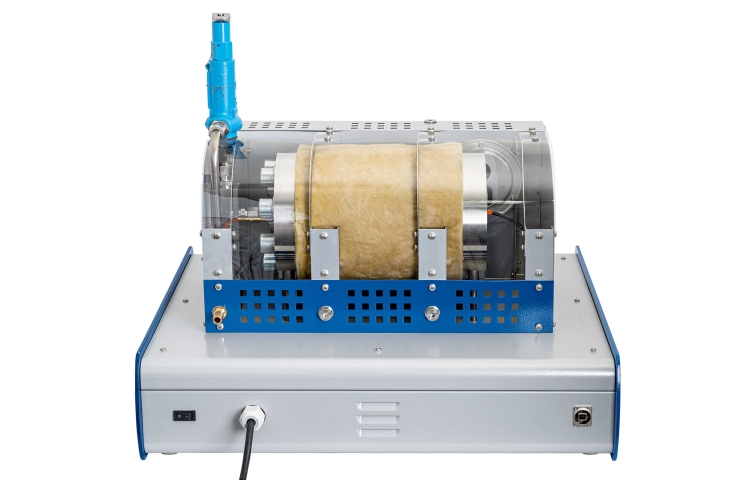

Experimentálna jednotka WL 205 môže byť použitá na demonštráciu vzťahu medzi tlakom a teplotou vody jednoduchým spôsobom. Na zaznamenanie krivky tlaku pár sú možné teploty až do 280 °C. Tlak je možné nepretržite monitorovať pomocou manometra s Bourdonovou trubicou.

Obmedzovač teploty a poistný ventil sú namontované ako bezpečnostné zariadenia a chránia systém pred pretlakom.

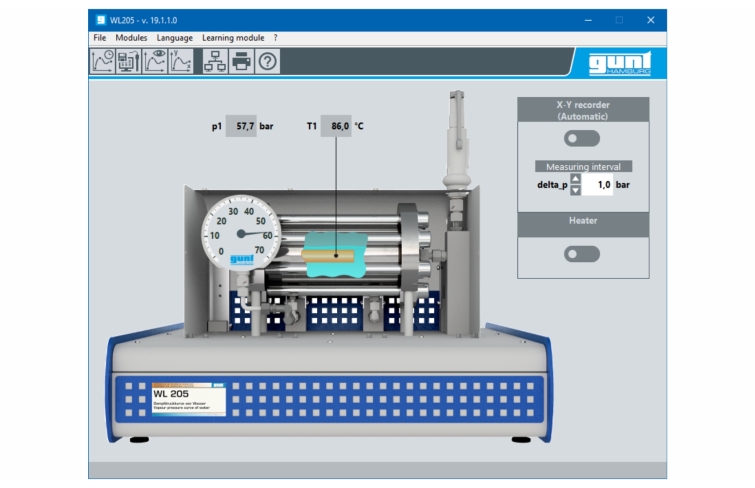

Namerané teploty a tlaky sa zaznamenávajú, prenášajú do softvéru a zobrazujú. Softvér GUNT WL 205 ponúka všetky výhody softvérovo podporovaného experimentálneho postupu a analýzy.

Objednávacie číslo: 060.20500

Špecifikácia

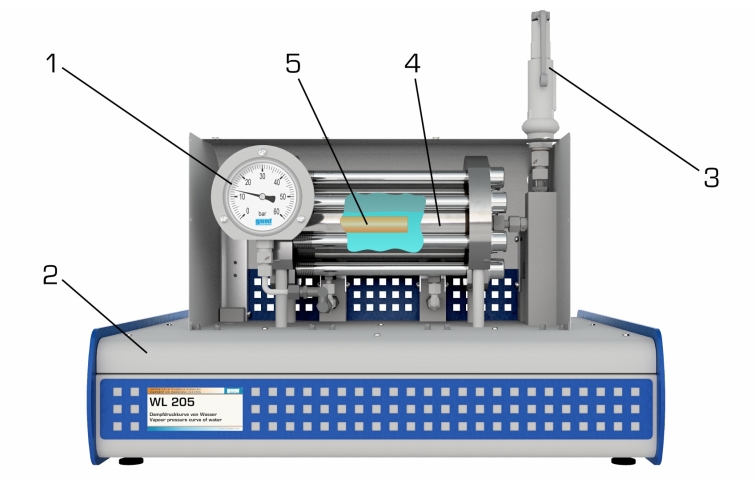

  1. meranie krivky tlaku pary pre nasýtenú paru
  2. tlakový kotol s izolačným plášťom
  3. obmedzovač teploty a poistný ventil chránia pred pretlakom v systéme

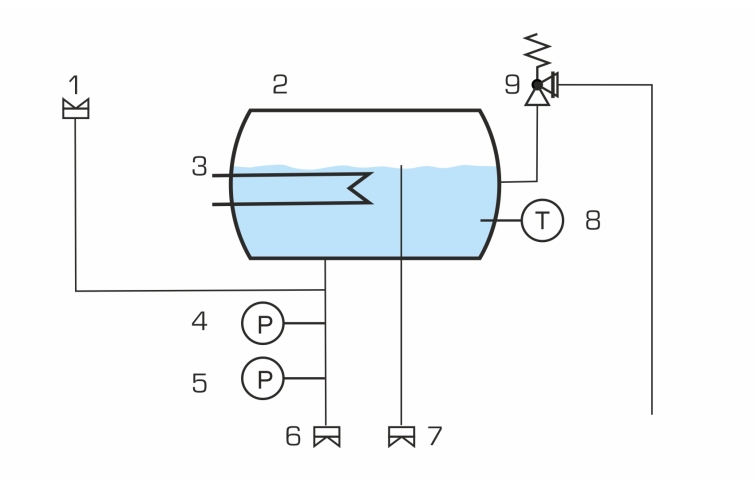

  4. prístrojové vybavenie: elektrický snímač tlaku, elektrický snímač teploty, tlakomer s Bourdonovou trubicou na indikáciu tlaku
  5. zobrazenie teplôt a tlakov v softvéri
  6. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Tlakový kotol, nerez

  • max. objem náplne: 1L
  • max. pracovný tlak rel.: 64bar
  • max. pracovná teplota: 280°C
  • poistný ventil rel.: 70bar

Snímač teploty, typ Pt100

Snímač tlaku, prevodník relatívneho tlaku typu 520

Tlakomer s Bourdonovou trubicou: 0…160 bar

Výkon ohrievača: 1,8 kW


Meracie rozsahy
  • teplota: 0…300°C
  • tlak: 0…160 bar

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 670x590x610 mm
Hmotnosť: cca. 67 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 060.20500
