WL 220 Proces varu
- vizualizácia varu a vyparovania
- vizualizácia rôznych foriem vyparovania
- voľný konvekčný var
- nukleárny var
- film varu
- prenos tepla
- vplyv teploty a tlaku na proces odparovania
1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada hadíc
1 sada inštruktážneho materiálu
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
WL 220W Web Access Software
Ostatné príslušenstvo
WP 300.09 Laboratórny vozík
WL 110,20 Vodný chladič
Zahrievanie kvapaliny nad vykurovacím povrchom vytvára rôzne režimy varu v závislosti od hustoty tepelného toku. Môžu urýchliť proces odparovania (varenie jadier) alebo ho zhoršiť (varenie filmu). V praxi musí byť zaistené obmedzenie hustoty tepelného toku, aby sa zabránilo poškodeniu vykurovacej plochy. Tieto poznatky sa uplatňujú v praxi napr. pri projektovaní parných kotlov na parné pohony.

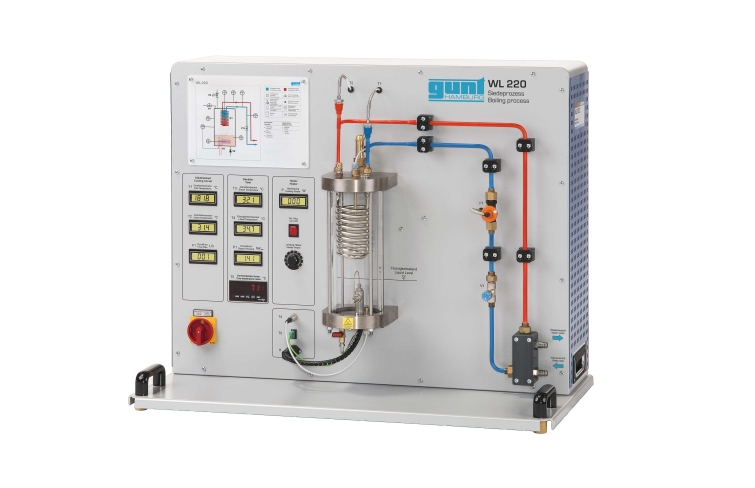

Experimentálna jednotka WL 220 môže byť použitá na demonštráciu procesov varu a odparovania jednoduchým spôsobom. Procesy prebiehajú v priehľadnej nádrži. Kondenzátor vo forme vodou chladenej rúrkovej špirály zabezpečuje uzavretý okruh v nádrži.
Ako odparovacia kvapalina sa používa R1233zd. Oproti vode má táto kvapalina tú výhodu, že jej bod varu je cca. 18°C (1013hPa), pričom proces vyparovania prebieha pri oveľa nižších teplotách a nižšom vykurovacom výkone.
Senzory zaznamenávajú prietok chladiacej vody, vykurovací výkon, tlak a teploty vo všetkých relevantných bodoch. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Súčasťou je softvér na zber údajov.
Objednávacie číslo: 060.22000
Špecifikácia
- vizualizácia varu a vyparovania v priehľadnej tlakovej nádobe
- odparovanie pomocou vykurovacieho telesa
- kondenzácia s trubicovou cievkou
- prívod vody cez laboratórnu sieť alebo cez chladič vody WL 110.20 na zabezpečenie maximálnej teploty vody 16°C
- poistný ventil chráni pred pretlakom v systéme
- tlakový spínač pre dodatočnú ochranu tlakovej nádoby, nastaviteľný
- snímače tlaku, prietoku a teploty s digitálnym displejom
- Softvér GUNT na zber dát cez USB pod Windows 10
- chladivo R1233zd, GWP : 1
Technické dáta
Ohrievač
- výkon: 315W, plynule nastaviteľný
Poistný ventil: 4 bar abs.
Tlaková nádoba: 2850 ml
Kondenzátor: stočená trubica vyrobená z medi
Chladivo
- R1233zd
- GWP : 1
- objem náplne: 1,2 kg
- CO 2 -ekvivalent: 0t
Meracie rozsahy
- tlak: 0…4bar abs. (nádrž)
- výkon: 0…300W (ohrievač)
- prietok: 0,05…1,8 l/min (chladiaca voda)
- teplota: 4x 0…100°C
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1000x550x800 mm
Hmotnosť: cca. 65 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka (min. 120L/h, teplota vody max. 16°C), odtok alebo WL 110,20
Odporúča sa PC s Windows
Objednávacie číslo: 060.22000
![Fázový prechod](/images/wissen_thumbs/391_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Vzdialené vzdelávanie – GU 100 Web Access Box](/images/wissen_thumbs/523_en-GB.jpg)
![Termodynamika, návrh základného laboratória](/images/wissen_thumbs/250_en-GB.jpg)

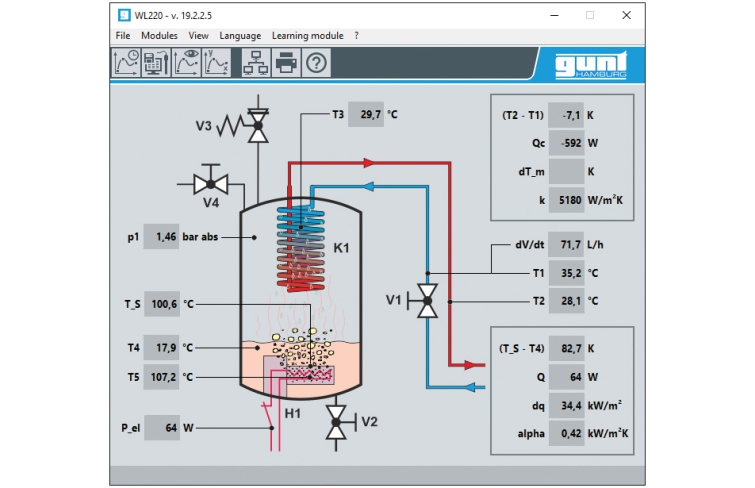

![Snímka obrazovky softvéru](/images/datasheet/1471/WL-220-Boiling-process-products_list_small-gunt-1471-add_1.jpg)
![GU 100 Web Access Box](/images/datasheet/1471/WL-220-GU-100-Web-Access-Box-products_list_small-gunt-1471-foto_totale.jpg)
![WL 220W Web Access Software](/images/datasheet/1471/WL-220-WL-220W-Web-Access-Software-products_list_small-gunt-1471-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1471/WL-220-WP-300.09-Laboratory-trolley-products_list_small-gunt-1471-foto_totale.jpg)
![WL 110,20 Vodný chladič](/images/datasheet/1471/WL-220-WL-110.20-Water-chiller-products_list_small-gunt-1471-foto_totale.jpg)
![](/images/datasheet/1471/WL-220-Boiling-process-products_list_small-gunt-1471-foto_totale.jpg)

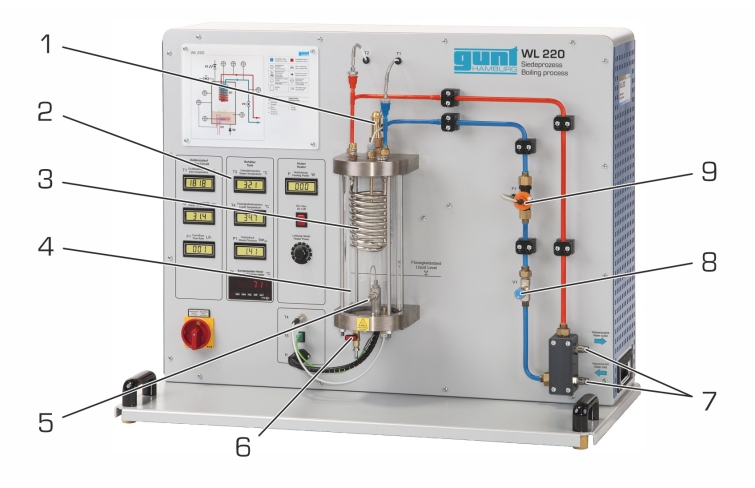

![1 poistný ventil, 2 displeje pre teplotu, prietok a tlak, 3 kondenzátor, 4 tlaková nádoba, 5 ohrievač, 6 vypúšťací ventil pre vyparujúcu sa kvapalinu, 7 prípojka chladiacej vody, 8 ventil na nastavenie chladiacej vody, 9 prietok chladiacej vody senzor](/images/datasheet/1471/WL-220-Boiling-process-products_list_small-gunt-1471-zeichnung.jpg)

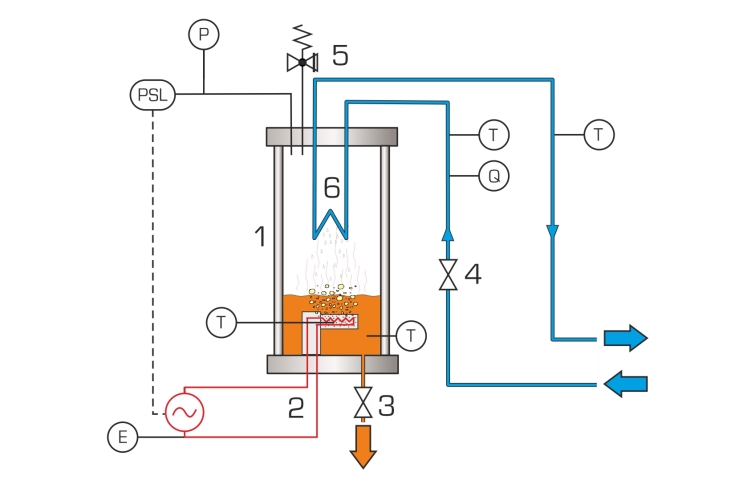

![1 tlaková nádoba, 2 ohrievač, 3 vypúšťací ventil, 4 ventil chladiacej vody, 5 poistný ventil, 6 kondenzátor; oranžová: odparujúca sa kvapalina, červená: ohrievač, modrá: chladiaci okruh; Tlakový spínač PSL, výstup E, teplota T, prietok Q, tlak P](/images/datasheet/1471/WL-220-Boiling-process-products_list_small-gunt-1471-zeichnung_einzelheit_1.jpg)

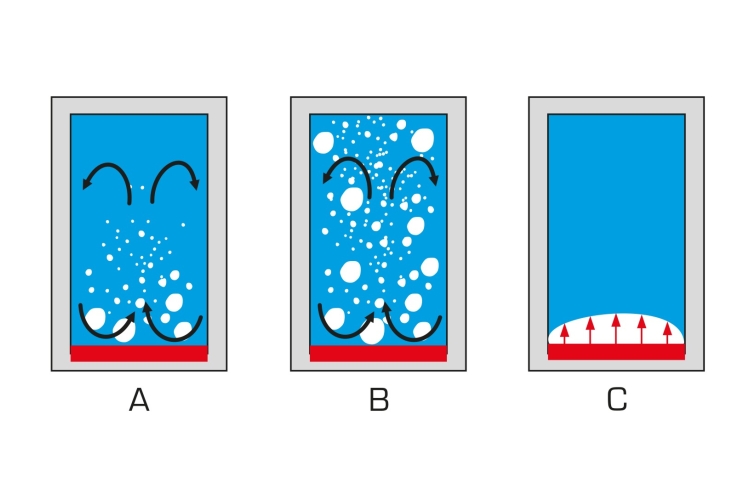

![Rôzne spôsoby varu: A voľný konvekčný var, B jadrový var, C filmový var; červená: ohrievač, modrá: odparujúca sa kvapalina, biela: para, čierna: prúdenie prúdením vzduchu](/images/datasheet/1471/WL-220-Boiling-process-products_list_small-gunt-1471-zeichnung_einzelheit_2.jpg)
