WL 420 Tréningový systém: vedenie tepla v kovoch

WL 420 Tréningový systém: vedenie tepla v kovoch

Kompletné nastavenie experimentu s jedným PC na ovládanie a obsluhu a ľubovoľným počtom pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov.

Kompletné nastavenie experimentu s jedným PC na ovládanie a obsluhu a ľubovoľným počtom pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov.

  • vplyv rôznych kovov na vedenie tepla
  • schopnosť siete: sieťový prístup k prebiehajúcim experimentom ľubovoľným počtom externých pracovných staníc
  • Softvér GUNT : obsluha a riadenie experimentálnej jednotky, zber dát a výukový softvér
  • E-Learning: multimediálne didaktické materiály dostupné online
  • časová závislosť, kým sa nedosiahne ustálený stav
  • vypočítajte tepelnú vodivosť λ rôznych kovov
  • vypočítajte tepelný odpor vzorky
  • prenos tepla s rôznymi vzorkami zapojenými do série
  • vplyv dĺžky vzorky na prenos tepla
  • GUNT E-Learning
    • multimediálny online kurz, ktorý umožňuje učenie nezávisle od času a miesta
    • prístup cez internetový prehliadač
    • vzdelávací softvér vrátane rôznych vzdelávacích modulov
    • kurz základov
    • podrobné tematické kurzy
    • kontrolovať cielené preskúmanie cieľov vzdelávania
    • autorský systém s editorom, ktorý vám umožní integrovať váš vlastný lokálny obsah do vzdelávacieho softvéru

1 experimentálna jednotka
1 sada vzoriek
1 autorský systém pre vzdelávací softvér GUNT
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

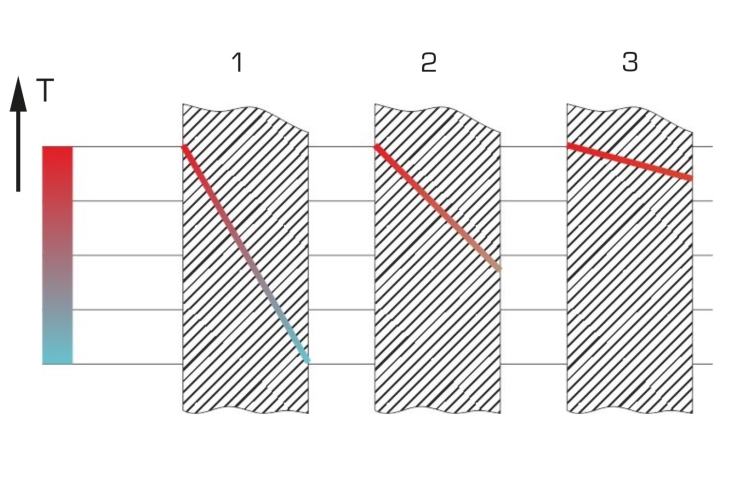

Vedenie tepla je jednou z troch základných foriem prenosu tepla. Podľa druhého termodynamického zákona sa teplo vždy prenáša z vyššej energetickej hladiny na nízkoenergetickú hladinu. Ak sa teplota telesa nemení napriek nepretržitému pridávaniu alebo odoberaniu tepla, nazýva sa to vedenie tepla v ustálenom stave.

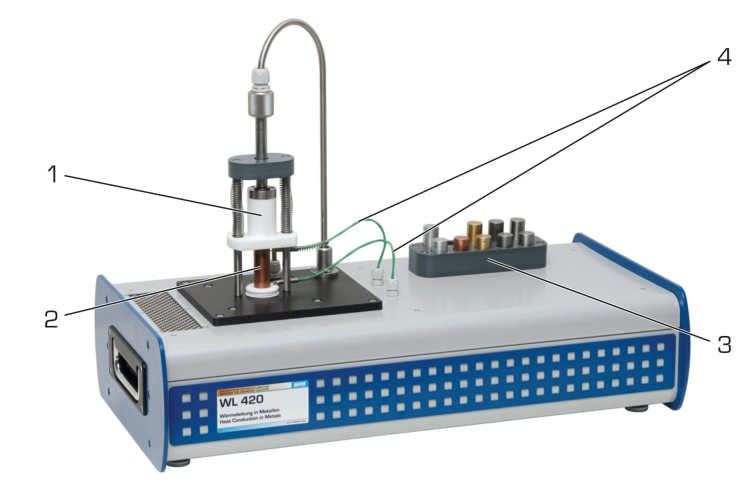

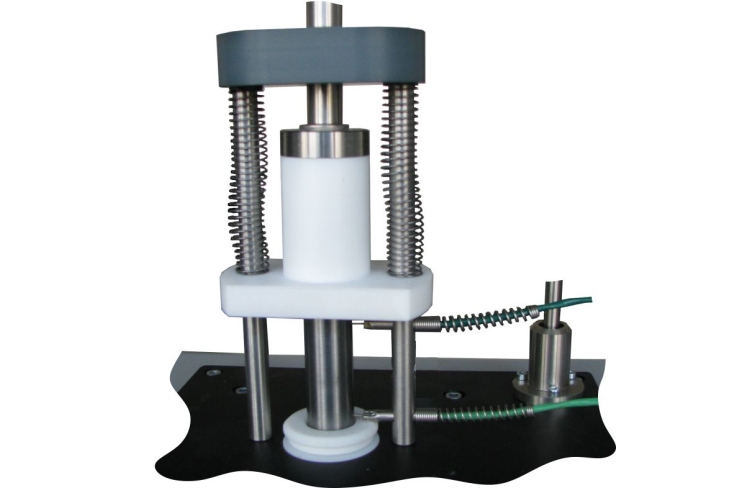

WL 420 ponúka základné experimenty pre cielenú výučbu na tému vedenia tepla rôznymi kovmi. Na tento účel sa používa jeden z jedenástich exemplárov. Horná časť vzorky je ohrievaná elektrickým ohrievačom a spodná časť chladená Peltierovým článkom. Vedenie tepla prebieha cez príslušnú vzorku zhora nadol. Do experimentálnej jednotky môžu byť súčasne vložené dve vzorky, aby sa preskúmala tepelná vodivosť cez viacvrstvové kovy. Dokonale zladené komponenty zaisťujú rýchle zahriatie a bezproblémové meranie.

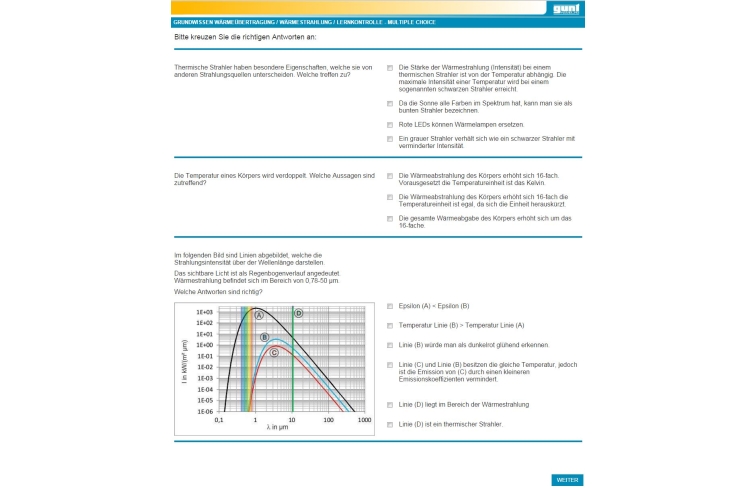

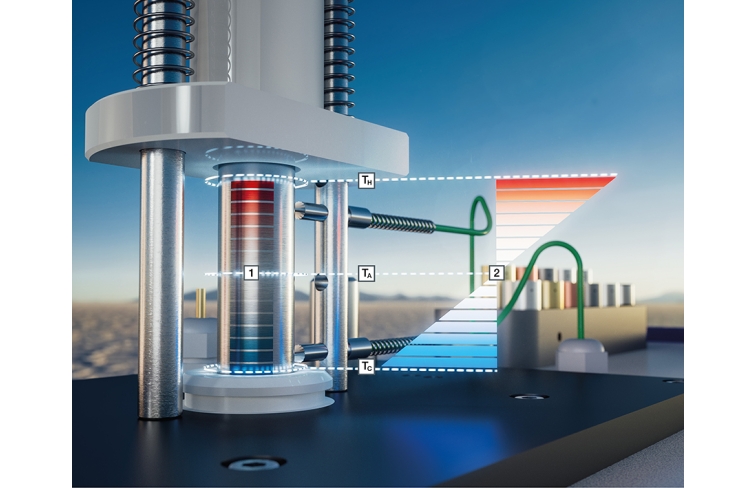

Teplota kovových vzoriek sa meria na hornej a spodnej strane pomocou termočlánkov. Prístrojové vybavenie na báze mikroprocesora je v kryte dobre chránené. Softvér GUNT pozostáva zo softvéru na obsluhu systému a na zber dát a vzdelávacieho softvéru. Výukový softvér pomocou vysvetľujúcich textov a ilustrácií výrazne napomáha k pochopeniu teoretických princípov.

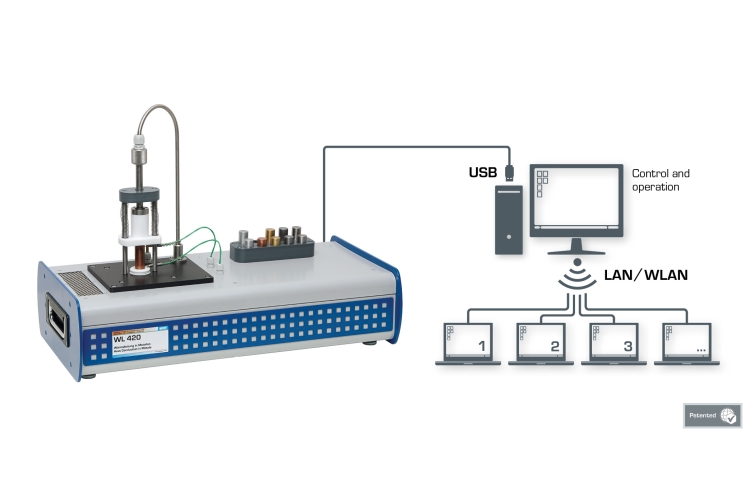

Obsluha a ovládanie experimentálnej jednotky sa vykonáva pomocou PC (nie je súčasťou dodávky) pripojeného cez USB rozhranie. Na pozorovanie a vyhodnocovanie experimentov je možné použiť ľubovoľný počet pracovných staníc so softvérom GUNT cez LAN /WLAN pripojenie len s jednou licenciou.

Objednávacie číslo: 060.42000

Špecifikácia
  1. časť GUNT -Thermoline: Základy prenosu tepla
  2. skúmanie tepelnej vodivosti rôznych kovov
  3. plynule nastaviteľný ohrievač
  4. Peltierov prvok ako chladič
  5. 11 vzoriek vyrobených z 5 kovov, rôznych dĺžok

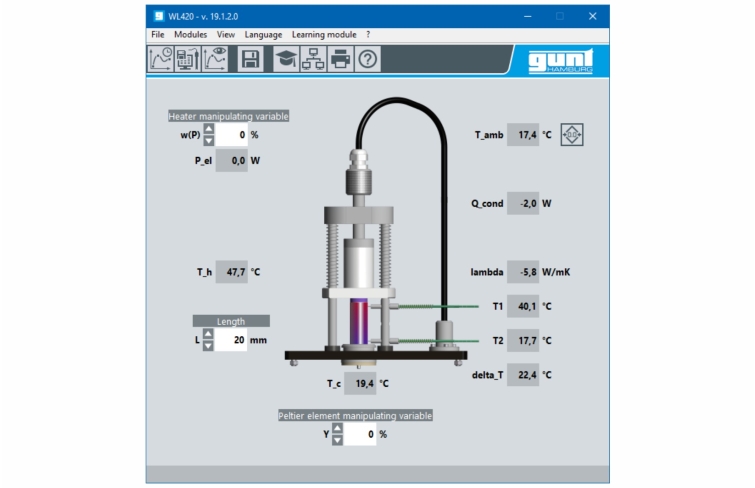

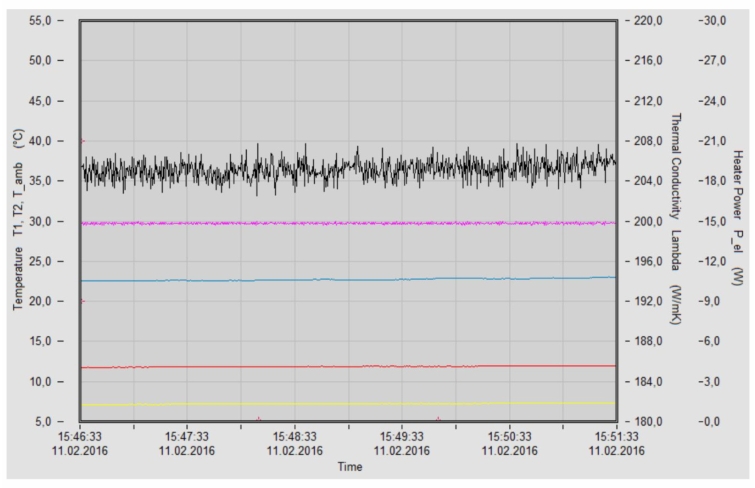

  6. zobrazenie teplôt a spotreby energie v softvéri
  7. vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
  8. funkcie softvéru GUNT : obsluha systému, zber dát, vzdelávací softvér
  9. sieťové možnosti: LAN /WLAN pripojenie ľubovoľného počtu externých pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov
  10. E-Learning: multimediálne didaktické materiály dostupné online
  11. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Peltierov prvok

  • chladiaci výkon 56,6W

Ohrievač

  • vykurovací výkon 30W
  • teplotné obmedzenie: 150°C

Vzorky: Ø 20 mm
Dĺžka medzi meracími bodmi

  • 5x 20 mm (meď, oceľ, nehrdzavejúca oceľ, mosadz, hliník)
  • 5x 40 mm (meď, oceľ, nehrdzavejúca oceľ, mosadz, hliník)
  • 1x 40mm so sústruženou drážkou (hliník)


Meracie rozsahy
  • teplota: 5x -25…325°C
  • vykurovací výkon: 0…50W

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 670x350x480 mm
Hmotnosť: cca. 18 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 060.42000
