WL 422 Tréningový systém: vedenie tepla v tekutinách
- vplyv rôznych tekutín na vedenie tepla
- schopnosť siete: sieťový prístup k prebiehajúcim experimentom ľubovoľným počtom externých pracovných staníc
- Softvér GUNT : obsluha a riadenie experimentálnej jednotky, zber dát a výukový softvér
- E-Learning: multimediálne didaktické materiály dostupné online
- stabilné vedenie tepla v plynoch a kvapalinách:
- určiť tepelný odpor tekutín
- stanovenie tepelnej vodivosti λ pre rôzne kvapaliny pri rôznych teplotách
- prechodné vedenie tepla v kvapalinách:
- interpretovať prechodné stavy počas zahrievania a chladenia
- úvod do prechodového vedenia tepla s blokovým kapacitným modelom
- GUNT E-Learning
- multimediálny online kurz, ktorý umožňuje učenie nezávisle od času a miesta
- prístup cez internetový prehliadač
- vzdelávací softvér vrátane rôznych vzdelávacích modulov
- kurz základov
- podrobné tematické kurzy
- kontrolovať cielené preskúmanie cieľov vzdelávania
- autorský systém s editorom, ktorý vám umožní integrovať váš vlastný lokálny obsah do vzdelávacieho softvéru
1 experimentálna jednotka
1 sada hadíc
1 sada hadíc s rýchlospojkami
1 autorský systém pre vzdelávací softvér GUNT
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
Vedenie tepla je jednou z troch základných foriem prenosu tepla. Podľa druhého termodynamického zákona sa teplo vždy prenáša z vyššej energetickej hladiny na nízkoenergetickú hladinu.
WL 422 ponúka základné experimenty pre cielenú výučbu na tému vedenia tepla v kvapalinách. Takáto výučba by mala diskutovať o základných rozdieloch medzi plynmi a kvapalinami.
Dva valce tvoria hlavnú súčasť experimentálnej jednotky: elektricky vyhrievaný vnútorný valec umiestnený vo vodou chladenom vonkajšom valci. Medzi dvoma valcami je sústredná prstencová medzera. Táto prstencová medzera je vyplnená skúmanou tekutinou. K prenosu tepla dochádza z vnútorného valca cez kvapalinu do vonkajšieho valca. Úzka prstencová štrbina bráni vytváraniu konvekčného tepelného toku a umožňuje relatívne veľkú plochu prestupu pri súčasnom poskytovaní homogénneho rozloženia teploty.
Experimentálna jednotka je vybavená snímačmi teploty vo vnútri a mimo prstencovej medzery. Tepelnú vodivosť pre rôzne tekutiny, napr. vodu, olej, vzduch alebo oxid uhličitý, je možné určiť pomocou experimentov.
Prístrojové vybavenie na báze mikroprocesora je v kryte dobre chránené. Softvér GUNT pozostáva zo softvéru na obsluhu systému a na zber dát a vzdelávacieho softvéru. Výukový softvér pomocou vysvetľujúcich textov a ilustrácií výrazne napomáha k pochopeniu teoretických princípov.
Obsluha a ovládanie experimentálnej jednotky sa vykonáva pomocou PC (nie je súčasťou dodávky) pripojeného cez USB rozhranie. Na pozorovanie a vyhodnocovanie experimentov je možné použiť ľubovoľný počet pracovných staníc so softvérom GUNT cez LAN /WLAN pripojenie len s jednou licenciou.
Objednávacie číslo: 060.42200
Špecifikácia
- časť GUNT -Thermoline: Základy prenosu tepla
- skúmanie tepelnej vodivosti bežných kvapalín, napr. vody, oleja, vzduchu alebo oxidu uhličitého
- koncentrická prstencová medzera medzi 2 valcami obsahujúcimi skúmanú tekutinu
- vnútorný valec, nepretržite elektricky vyhrievaný
- vodou chladený vonkajší valec
- zobrazenie teplôt a vykurovacieho výkonu v softvéri
- vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
- funkcie softvéru GUNT : obsluha systému, zber dát, vzdelávací softvér
- sieťové možnosti: LAN /WLAN pripojenie ľubovoľného počtu externých pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov
- E-Learning: multimediálne didaktické materiály dostupné online
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Ohrievač
- vykurovací výkon: 350W
- obmedzenie teploty: 95°C
Plocha prenosu tepla: 74,39 cm 2
Prstencová medzera
- výška: 0,4 mm
- priemerný priemer: 29,6 mm
Vnútorný valec
- hmotnosť: 0,11 kg
- merná tepelná kapacita: 890J/kg*K
Meracie rozsahy
- teplota: 2x 0…325°C
- vykurovací výkon: 0…450W
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 670x350x480 mm
Hmotnosť: cca. 18 kg
Vyžaduje sa pre prevádzku
prípojka studenej vody max. 30 °C, min. 1 l/h; vypustiť; PC s Windows
Objednávacie číslo: 060.42200
![Thermoline: prehľad webu](/images/wissen_thumbs/561_en-GB.jpg)
![Transport tepla](/images/wissen_thumbs/390_en-GB.jpg)
![WL 420 – WL 460 Thermoline – základy prenosu tepla](/images/wissen_thumbs/203_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Návrh laboratória prenosu tepla](/images/wissen_thumbs/252_en-GB.jpg)

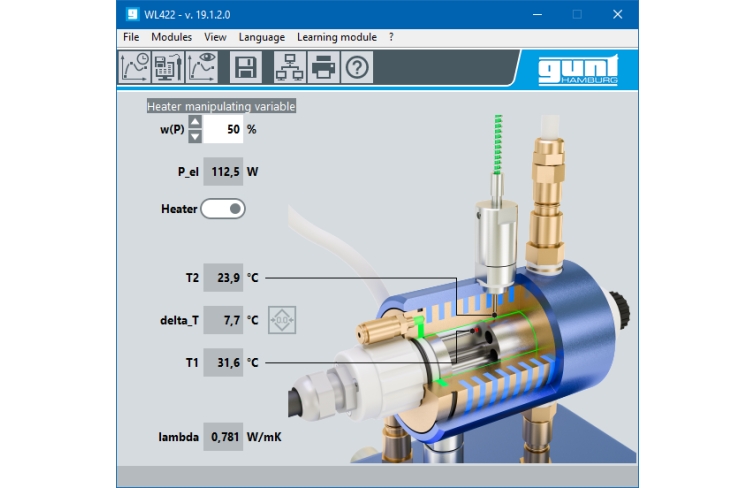

![Snímka obrazovky softvéru](/images/datasheet/1520/WL-422-Heat-conduction-in-fluids-products_list_small-gunt-1520-add_1.png)

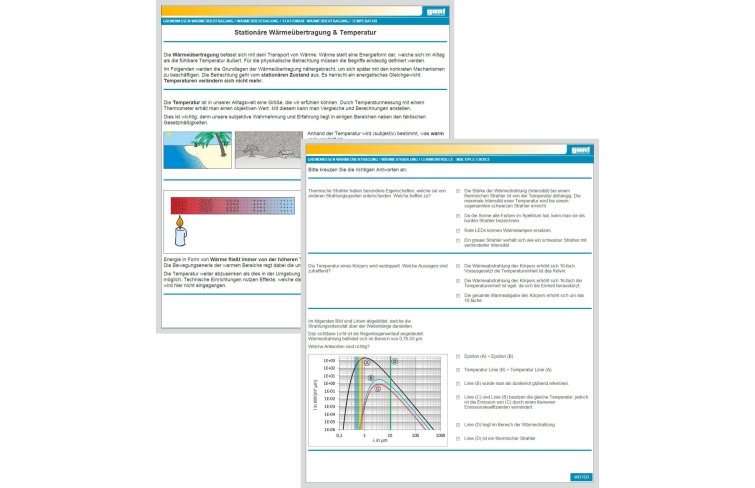

![Snímka obrazovky vzdelávacieho softvéru](/images/datasheet/1520/WL-422-Heat-conduction-in-fluids-products_list_small-gunt-1520-add_2.jpg)

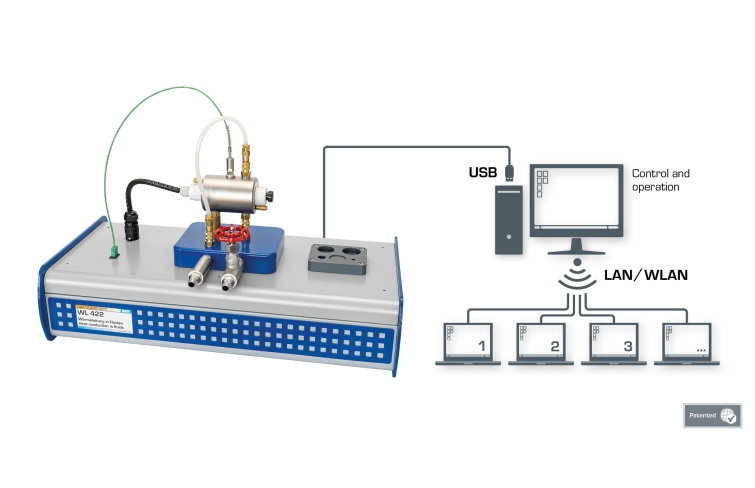

![Kompletné nastavenie experimentu s jedným PC na ovládanie a obsluhu a ľubovoľným počtom pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov.](/images/datasheet/1520/WL-422-Heat-conduction-in-fluids-products_list_small-gunt-1520-foto_totale.jpg)

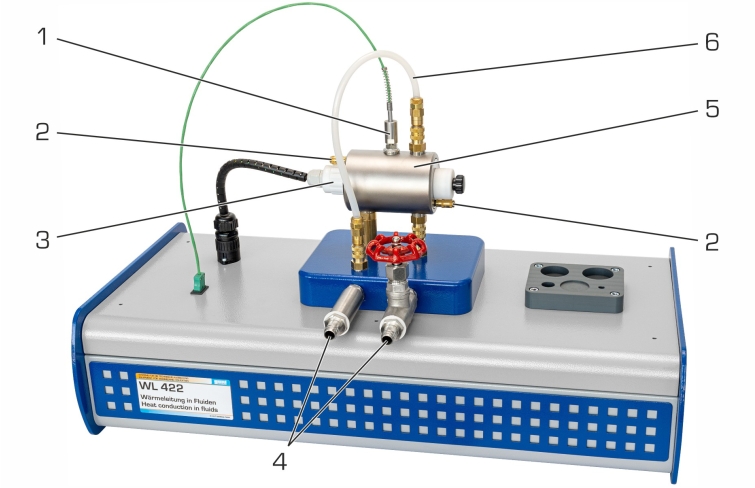

![1 snímač teploty, 2 prípojky pre kvapalinu, 3 vnútorný valec, 4 ventil na chladiacu vodu, 5 vonkajších valcov, 6 hadíc chladiacej vody](/images/datasheet/1520/WL-422-Heat-conduction-in-fluids-products_list_small-gunt-1520-zeichnung.jpg)

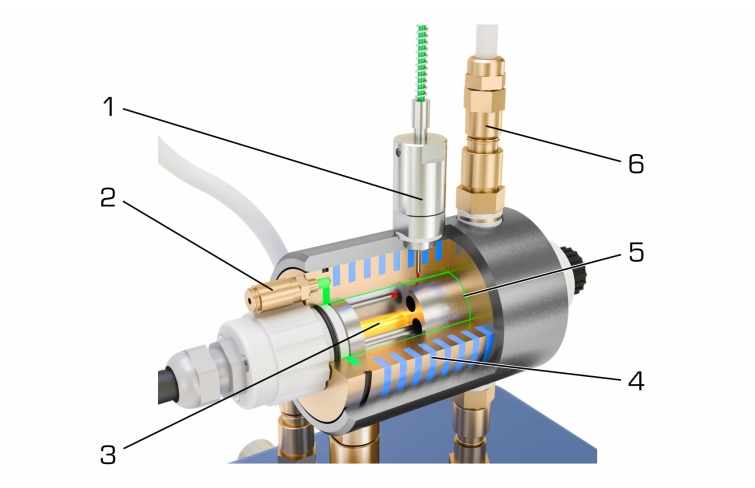

![Pohľad v reze na experimentálne nastavenie: 1 snímač teploty, 2 prípojka pre kvapalinu, 3 vnútorný valec, 4 chladiaci kanál, 5 kruhová medzera, 6 prípojka chladiacej vody; modrá: chladiaca voda, zelená: kvapalina](/images/datasheet/1520/WL-422-Heat-conduction-in-fluids-products_list_small-gunt-1520-zeichnung_einzelheit_1.jpg)

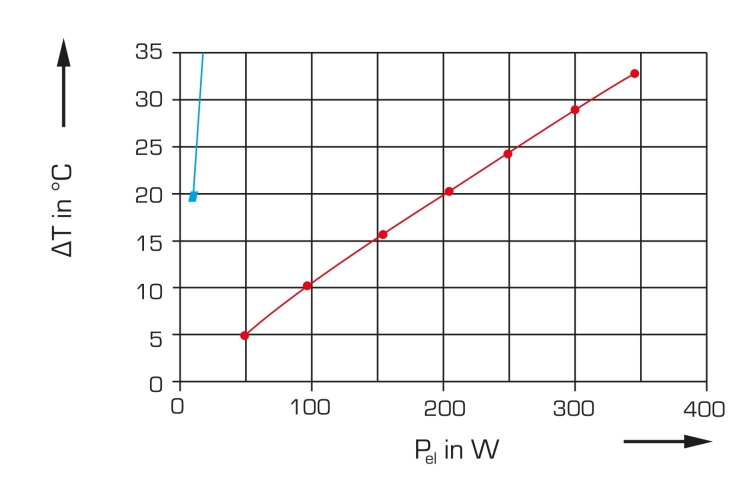

![Rozdiely vo vypočítaných hodnotách pre vodu a vzduch ΔT teplotný rozdiel, Pel elektrický výkon; modrá: vzduch, červená: voda](/images/datasheet/1520/WL-422-Heat-conduction-in-fluids-products_list_small-gunt-1520-zeichnung_einzelheit_2.jpg)
