WL 430 Tréningový systém: vedenie tepla a konvekcia
- vplyv vedenia tepla a konvekcie na prenos tepla
- experimenty s nehybným vzduchom pri voľnej konvekcii
- schopnosť siete: sieťový prístup k prebiehajúcim experimentom ľubovoľným počtom externých pracovných staníc
- Softvér GUNT : obsluha a riadenie experimentálnej jednotky, zber dát a výukový softvér
- E-Learning: multimediálne didaktické materiály dostupné online
- vplyv vedenia tepla a konvekcie na prenos tepla
- vplyv voľnej a nútenej konvekcie na prenos tepla
- vypočítať prenosy tepla konvekciou
- vplyv rôznych materiálov na vedenie tepla
- vplyv dĺžky vzorky na prenos tepla
- GUNT E-Learning
- multimediálny online kurz, ktorý umožňuje učenie nezávisle od času a miesta
- prístup cez internetový prehliadač
- vzdelávací softvér vrátane rôznych vzdelávacích modulov
- kurz základov
- podrobné tematické kurzy
- kontrolovať cielené preskúmanie cieľov vzdelávania
- autorský systém s editorom, ktorý vám umožní integrovať váš vlastný lokálny obsah do vzdelávacieho softvéru
experimentálna jednotka, 1 sada vzoriek, 1 tepelná pasta, 1 autorský systém pre vzdelávací softvér GUNT , 1 softvér GUNT + USB kábel, 1 sada inštruktážneho materiálu
Vedenie tepla a konvekcia patria medzi tri základné formy prenosu tepla a často sa vyskytujú spoločne. WL 430 umožňuje základné experimenty oboch foriem prenosu tepla: vedenia tepla a konvekcie. Jednotka sa zameriava na rôzne kovové vzorky. Vzorky sú umiestnené na ohrievači a sú ohrievané na jednej strane. Teplo sa vedie cez vzorku a odvádza do okolia. Použitý exemplár sa správa ako chladiaca plutva. Okrem toho sú pod vzorkou ventilátory. Prietok ventilátorov je plynule nastaviteľný s cieľom ovplyvniť prenos tepla konvekciou. Prúd vzduchu sa prenáša rovnomerne okolo vzorky. V dôsledku toho je možné okrem uskutočňovania experimentu s nehybným vzduchom (voľná konvekcia) vykonávať aj experimenty s prúdiacim vzduchom (nútená konvekcia). Vplyv rôznych materiálov na vedenie tepla je demonštrovaný porovnaním rôznych vzoriek.
Experimentálna jednotka je vybavená piatimi teplotnými snímačmi. Vykurovací výkon a rýchlosť prúdenia vzduchu sa nastavujú a zobrazujú pomocou softvéru.
Prístrojové vybavenie na báze mikroprocesora je v kryte dobre chránené. Softvér GUNT pozostáva zo softvéru na obsluhu systému a na zber dát a vzdelávacieho softvéru. Výukový softvér pomocou vysvetľujúcich textov a ilustrácií výrazne napomáha k pochopeniu teoretických princípov. Obsluha a ovládanie experimentálnej jednotky sa vykonáva pomocou PC (nie je súčasťou dodávky) pripojeného cez USB rozhranie. Na pozorovanie a vyhodnocovanie experimentov je možné použiť ľubovoľný počet pracovných staníc so softvérom GUNT cez LAN /WLAN pripojenie len s jednou licenciou.
Objednávacie číslo: 060.43000
Špecifikácia
- časť GUNT -Thermoline: Základy prenosu tepla
- skúmajte vedenie tepla a prúdenie na príklade chladiaceho rebra
- chladiace rebro: vzorka vyhrievaná na jednom konci, kov
- vzorky vyrobené z rôznych materiálov a s rôznymi dĺžkami
- ventilátory pre experimenty s nútenou konvekciou
- plynule nastaviteľný výkon kúrenia a ventilátora
- zobrazenie teplôt, vykurovacieho výkonu a rýchlosti vzduchu v softvéri
- vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
- funkcie softvéru GUNT : obsluha systému, zber dát, vzdelávací softvér
- schopnosť siete: LAN /WLAN pripojenie ľubovoľného počtu ext. pracovné stanice so softvérom GUNT na pozorovanie a vyhodnotenie experimentov
- E-Learning: multimediálne didaktické materiály dostupné online
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Ohrievač
- vykurovací výkon: 30W
- teplotné obmedzenie: 160°C
6x ventilátory
- max. prietok: 40m 3 /h
- nominálne otáčky: 14400min -1
- príkon: 7,9W
4x exempláre, krátke
- dĺžka odvádzajúceho tepla: 104 mm
- teplovýmenná plocha: 32,6 cm 2
- meď, hliník, mosadz, oceľ
2x exempláre, dl - dĺžka odvádzajúceho tepla: 154 mm
- teplovýmenná plocha: 48,4 cm 2
- meď, oceľ
Meracie rozsahy
- rýchlosť prúdenia: 0…10 m/s
- teplota: 8x 0…325°C
- výkon ohrievača: 0…30W
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 670x350x280 mm
Hmotnosť: cca. 17 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 060.43000
![Thermoline: prehľad webu](/images/wissen_thumbs/561_en-GB.jpg)
![Transport tepla](/images/wissen_thumbs/390_en-GB.jpg)
![WL 420 – WL 460 Thermoline – základy prenosu tepla](/images/wissen_thumbs/203_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Návrh laboratória prenosu tepla](/images/wissen_thumbs/252_en-GB.jpg)
![Snímka obrazovky softvéru: kalibrácia](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-gal_1.png)

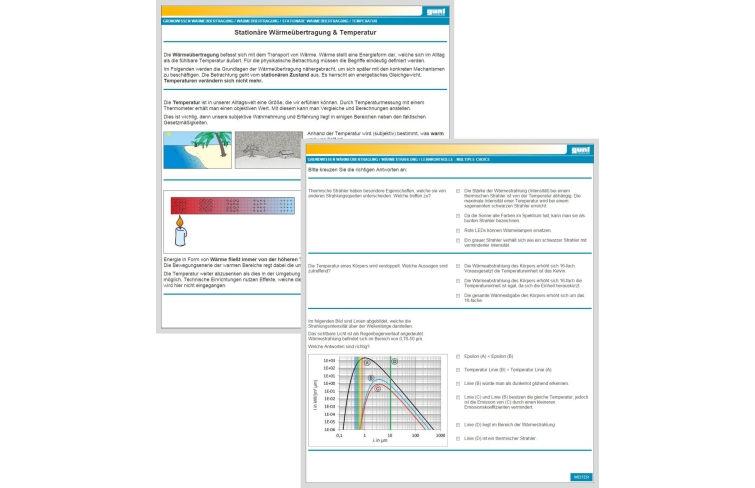

![Snímka obrazovky vzdelávacieho softvéru](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-add_1.jpg)

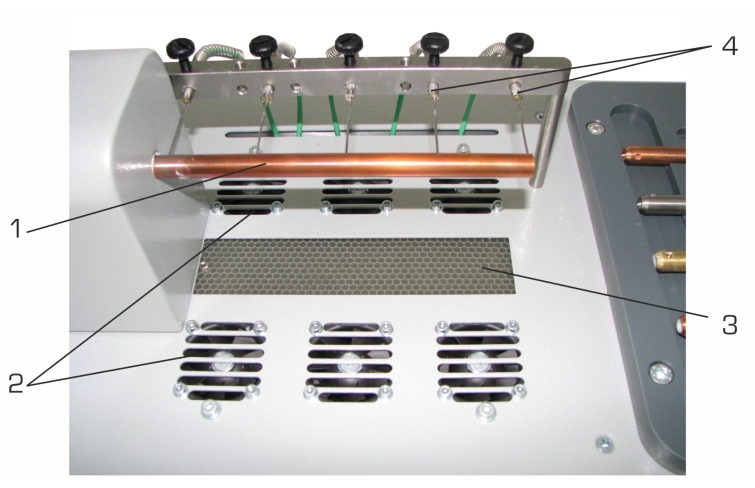

![1 vzorka, 2 ventilátory, 3 voštinový usmerňovač ako odvzdušňovač, 4 termočlánky](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-add_2.jpg)

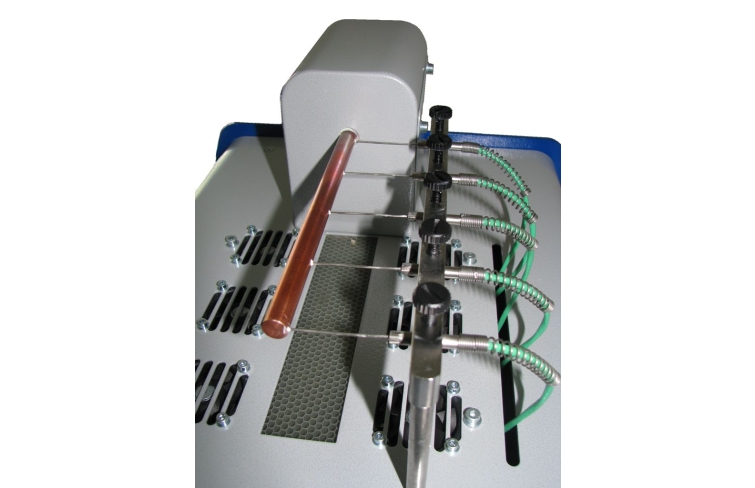

![Experimentálne nastavenie](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-add_3.jpg)

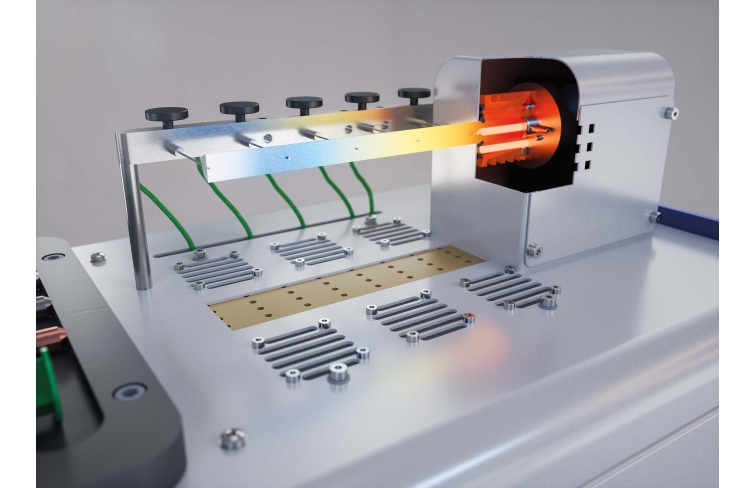

![Umiestnenie vzorky v otvorenom prostredí umožňuje optimálnu realizáciu voľnej konvekcie v nehybnom vzduchu](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-add_4.jpg)

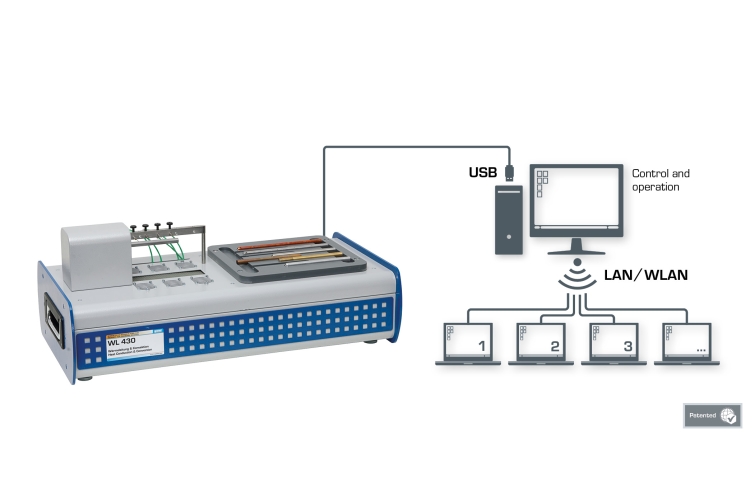

![Kompletné nastavenie experimentu s jedným PC na ovládanie a obsluhu a ľubovoľným počtom pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov.](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-foto_totale.jpg)

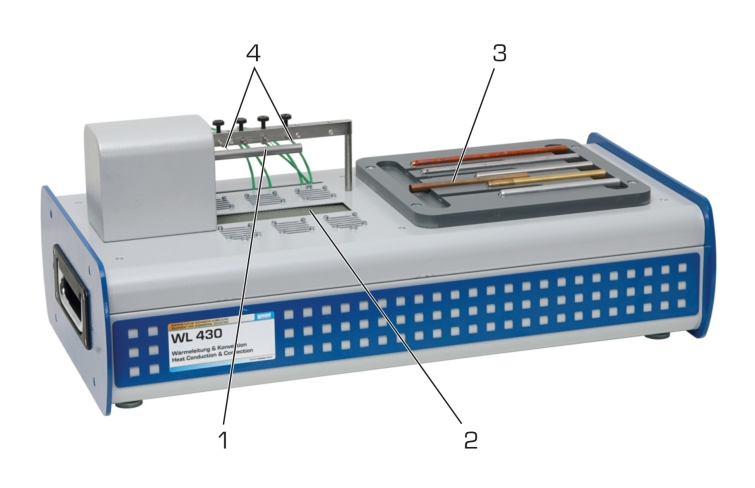

![1 vzorka, 2 odvzdušňovací otvor, 3 úložisko na vzorky, 4 termočlánky](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-zeichnung.jpg)

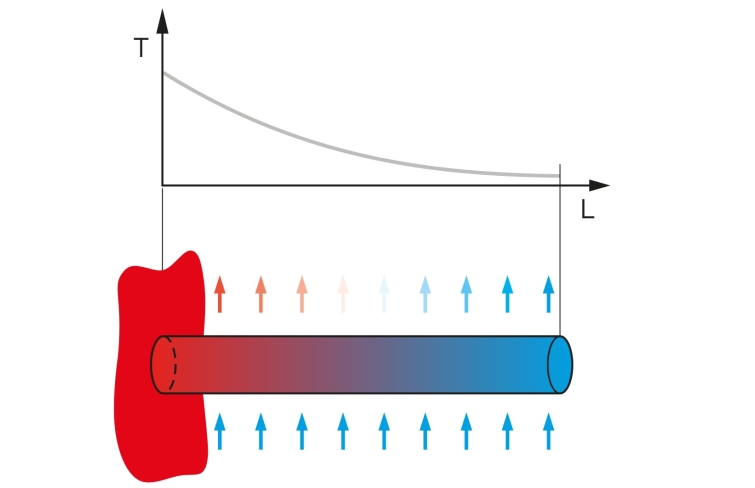

![Teplotný profil pozdĺž vzorky: červená: horúca, modrá: studená; T teplota, L dĺžka vzorky; šípky: prúdenie vzduchu](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-zeichnung_einzelheit_1.jpg)

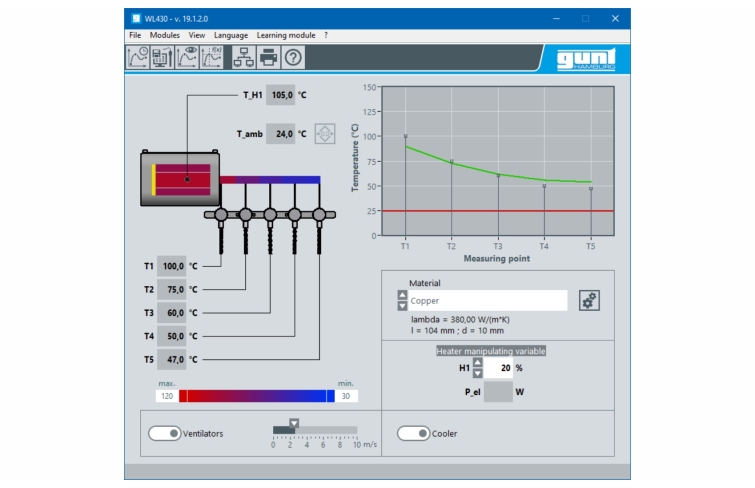

![Používateľské rozhranie výkonného softvéru GUNT](/images/datasheet/1521/WL-430-Heat-conduction-and-convection-products_list_small-gunt-1521-zeichnung_einzelheit_2.jpg)
