WL 460 Tréningový systém: prenos tepla žiarením

WL 460 Tréningový systém: prenos tepla žiarením

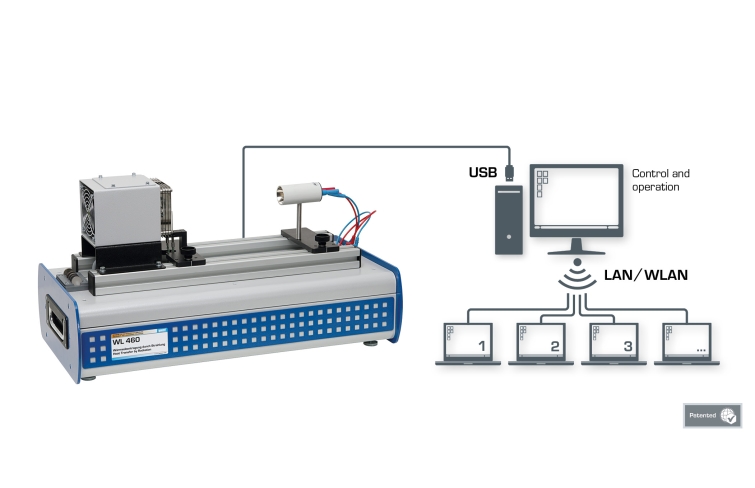

Kompletné nastavenie experimentu s jedným PC na ovládanie a obsluhu a ľubovoľným počtom pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov.

Kompletné nastavenie experimentu s jedným PC na ovládanie a obsluhu a ľubovoľným počtom pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov.

  • vplyv rôznych povrchov na prenos tepla sálaním
  • schopnosť siete: sieťový prístup k prebiehajúcim experimentom ľubovoľným počtom externých pracovných staníc
  • Softvér GUNT : obsluha a riadenie experimentálnej jednotky, zber dát a výukový softvér
  • E-Learning: multimediálne didaktické materiály dostupné online

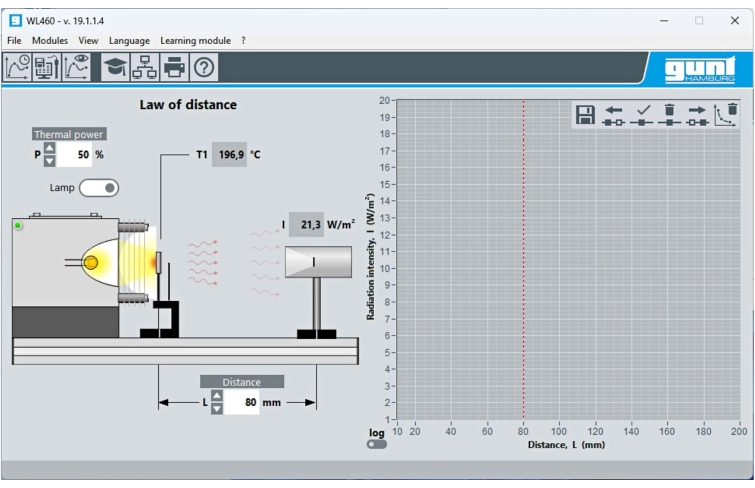

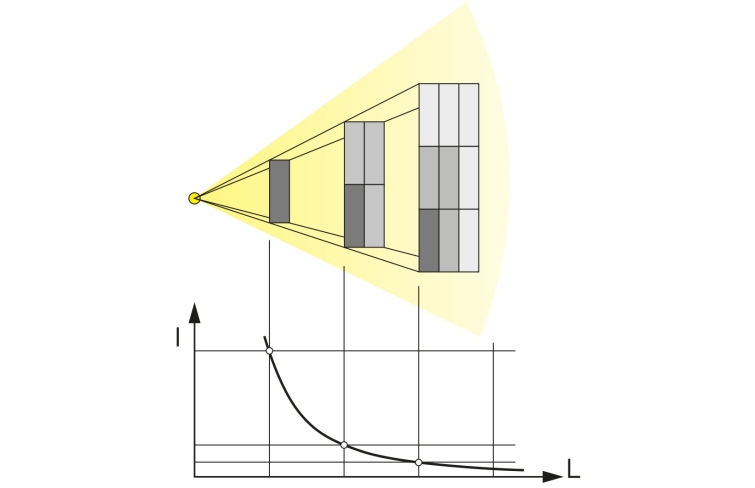

  • overiť Lambertov zákon inverznej štvorce

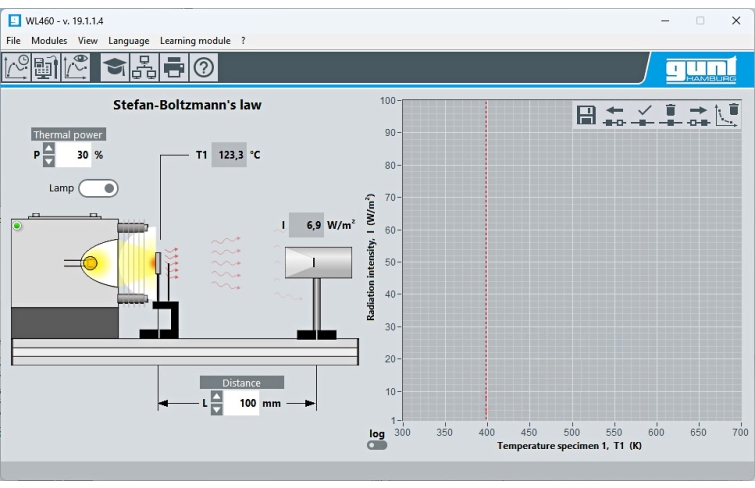

  • overiť Stefanov-Boltzmannov zákon

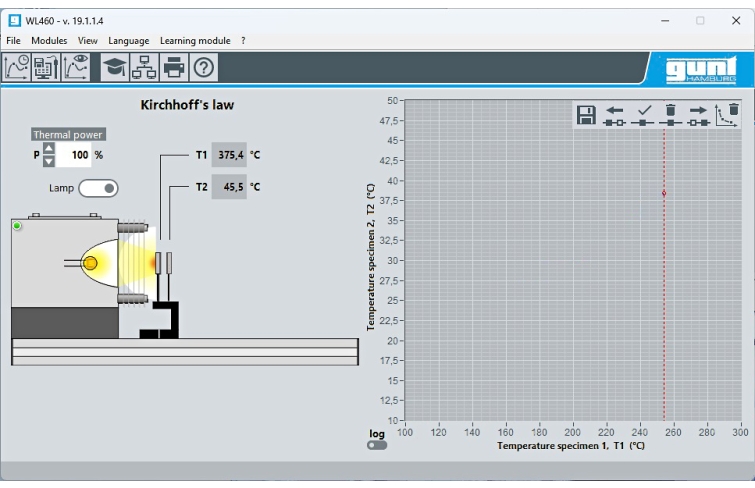

  • overiť Kirchhoffov zákon
  • študovať prechodné správanie
  • vytvárať silové rovnováhy
  • vytvárať logaritmické diagramy na vyhodnotenie
  • GUNT E-Learning
    • multimediálny online kurz, ktorý umožňuje učenie nezávisle od času a miesta
    • prístup cez internetový prehliadač
    • vzdelávací softvér vrátane rôznych vzdelávacích modulov
    • kurz základov
    • podrobné tematické kurzy
    • kontrolovať cielené preskúmanie cieľov vzdelávania
    • autorský systém s editorom, ktorý vám umožní integrovať váš vlastný lokálny obsah do vzdelávacieho softvéru

1 experimentálna jednotka
1 sada vzoriek
1 autorský systém pre vzdelávací softvér GUNT
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

Tepelné žiarenie je jednou z troch základných foriem prenosu tepla. Pri žiarení dochádza k prenosu tepla prostredníctvom elektromagnetických vĺn. Na rozdiel od vedenia tepla a konvekcie sa tepelné žiarenie môže šíriť aj vo vákuu. Tepelné žiarenie nie je viazané na materiál.

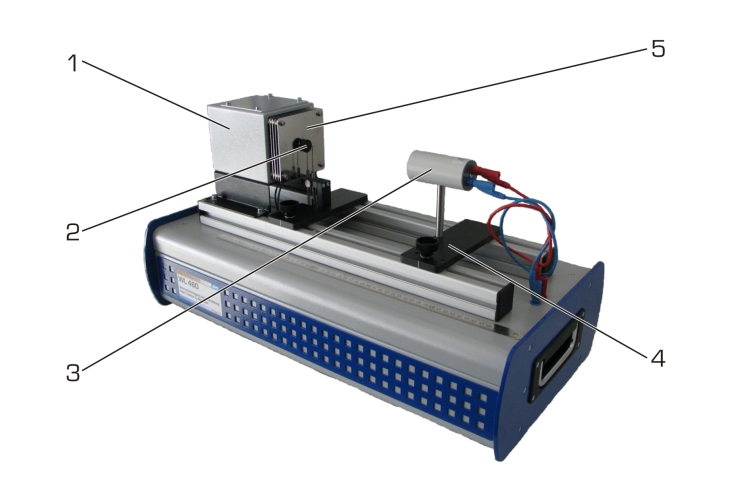

WL 460 ponúka základné experimenty pre cielenú výučbu na tému prenosu tepla sálaním. Srdcom experimentálnej jednotky je kovová vzorka vyhrievaná koncentrovaným svetelným lúčom. Svetelný lúč je generovaný plynule nastaviteľnou halogénovou žiarovkou a parabolickým reflektorom. Reflektor koncentruje žiarenie do ohniska. Vzorka sa umiestni na termočlánok umiestnený v ohnisku. Tepelné žiarenie emitované vzorkou sa meria termočlánkom. Aby bolo možné merať žiarenie na rôzne vzdialenosti, je termočlánok namontovaný na pohyblivom vozíku.

Na výber sú k dispozícii vzorky s rôznymi povrchmi. Dokonale zladené komponenty zaisťujú rýchle zahriatie a bezproblémové meranie.

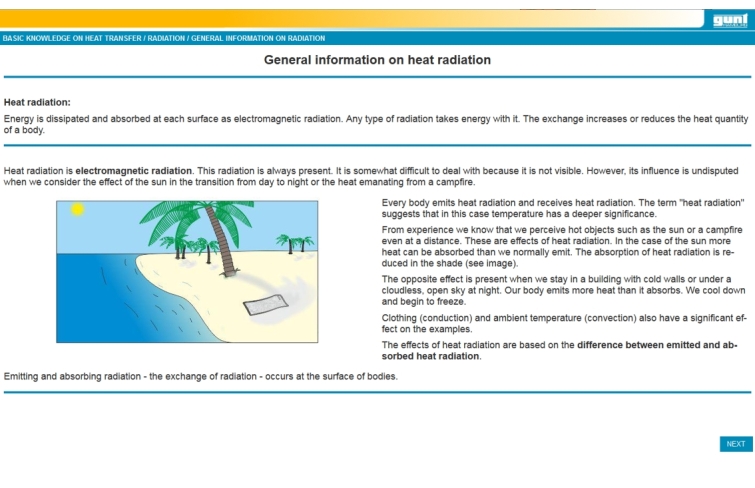

Prístrojové vybavenie na báze mikroprocesora je v kryte dobre chránené. Softvér GUNT pozostáva zo softvéru na obsluhu systému a na zber dát a vzdelávacieho softvéru. Výukový softvér pomocou vysvetľujúcich textov a ilustrácií výrazne napomáha k pochopeniu teoretických princípov. Obsluha a ovládanie experimentálnej jednotky sa vykonáva pomocou PC (nie je súčasťou dodávky) pripojeného cez USB rozhranie. Na pozorovanie a vyhodnocovanie experimentov je možné použiť ľubovoľný počet pracovných staníc so softvérom GUNT cez LAN /WLAN pripojenie len s jednou licenciou.

Objednávacie číslo: 060.46000

Špecifikácia
  1. časť GUNT -Thermoline: Základy prenosu tepla
  2. skúmanie tepelného žiarenia na rôznych povrchoch ohrievaných koncentrovaným lúčom svetla
  3. generovanie koncentrovaného lúča svetla s plynule nastaviteľnou halogénovou žiarovkou a parabolickým reflektorom
  4. rôzne kovové vzorky
  5. termočlánok na pohyblivom vozíku na meranie tepelného žiarenia

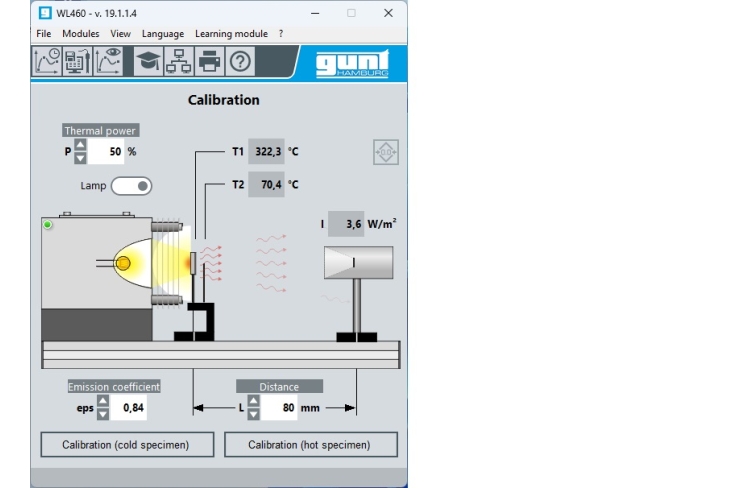

  6. zobrazenie teploty a intenzity žiarenia v softvéri
  7. vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
  8. funkcie softvéru GUNT : obsluha systému, zber dát, vzdelávací softvér
  9. sieťové možnosti: LAN /WLAN pripojenie ľubovoľného počtu externých pracovných staníc so softvérom GUNT na pozorovanie a vyhodnocovanie experimentov
  10. E-Learning: multimediálne didaktické materiály dostupné online
  11. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Halogénová žiarovka

  • elektrický výkon 150W
  • max. teplota: cca. 460 °C

Hliníkové vzorky, Ø 20 mm

  • 1x matný elox obojstranne
  • 1x lakovaný obojstranne (vysokoteplotný náter)
  • 1x matný elox s jednou lakovanou stranou

Medené vzorky, Ø 20 mm

  • 1x poniklovaný
  • 1x svetlý, časom oxiduje

Vzorky z nehrdzavejúcej ocele, Ø 20 mm

  • 1x jasný, časom oxiduje vplyvom vysokej teploty


Meracie rozsahy
  • teplota: 0…780°C
  • intenzita žiarenia: 0…1250W/m 2

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 670x350x370 mm
Hmotnosť: cca. 18 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 060.46000
