WL 900 Ustálené a neustálené vedenie tepla

WL 900 Ustálené a neustálené vedenie tepla

  • stabilné a prechodné vedenie tepla v kovoch
  • 12 bodov merania teploty v každej vzorke
  • regulovaná teplota zdroja tepla
  • stabilné vedenie tepla
  • prechodné vedenie tepla
  • teplotné/časové profily
  • vypočítať tepelnú vodivosť λ rôznych kovov

1 tréner
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu

Vedenie tepla je prenos tepla medzi jednotlivými molekulami v pevnom, kvapalnom a plynnom prostredí pod vplyvom teplotného rozdielu. Stabilné vedenie tepla je termín používaný vtedy, keď je prenos tepla udržiavaný trvalo a rovnomerne pridávaním tepla. Pri prechodnom vedení tepla je rozloženie teploty v tele závislé od miesta a času.

Tepelná vodivosť λ je vlastnosť materiálu závislá od teploty, ktorá udáva, ako dobre sa teplo šíri z bodu v materiáli.

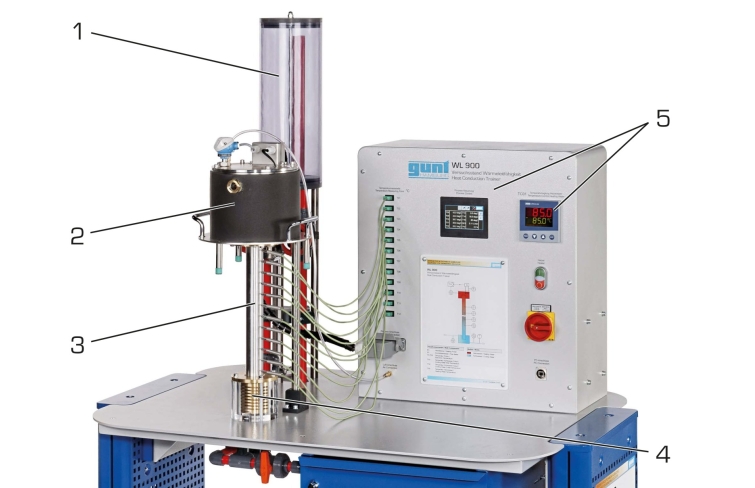

WL 900 možno použiť na štúdium stabilného aj prechodného vedenia tepla. Trenažér sa skladá zo zdroja tepla a chladiča, medzi ktoré sú vložené valcové vzorky vyrobené z rôznych kovov. Každá vzorka je vybavená 12 bodmi merania teploty. Body merania teploty sú navrhnuté tak, aby mali čo najmenší vplyv na teplotu a merala sa teplota jadra vzorky.

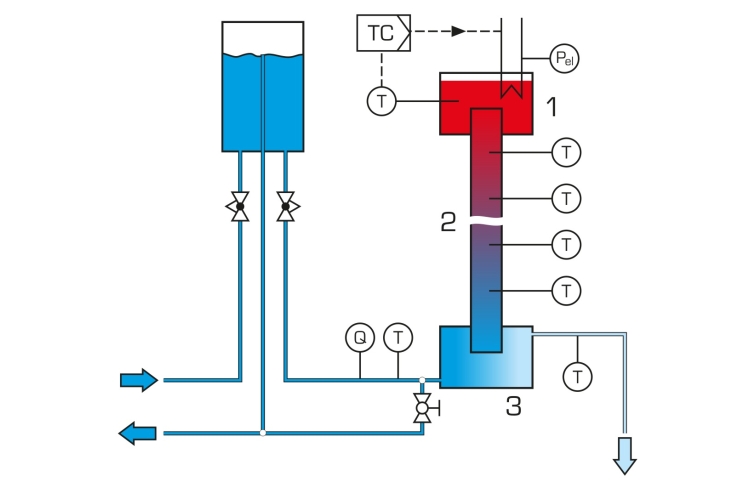

Zdroj tepla tvorí elektricky vyhrievaný teplovodný okruh. Elektronický regulátor zabezpečuje udržiavanie konštantnej teploty vykurovacej vody. Chladič je realizovaný pomocou systému vodného chladenia. Zvýšená nádrž zabezpečuje konštantný prietok chladiacej vody.

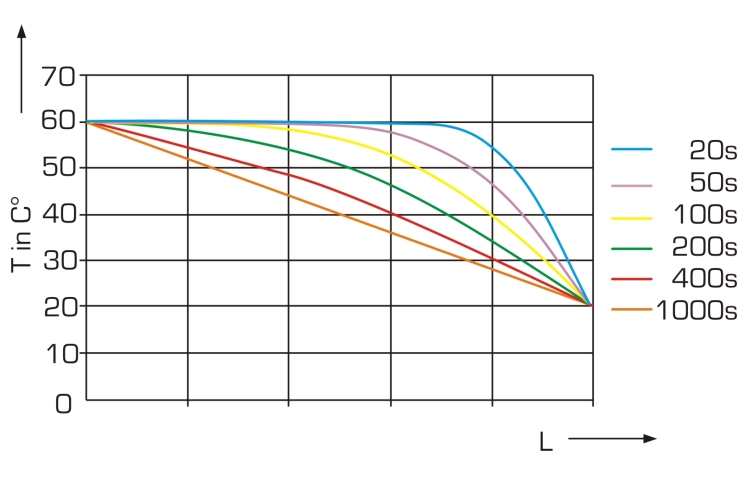

Vhodnou reguláciou prietoku chladiacej vody je možné vytvoriť teplotný skok. Počítač možno použiť na zobrazenie prechodného rozloženia teploty vo vzorke v čase a na mieste.

Teploty vzorky, vykurovacej a chladiacej vody, ako aj elektrický vykurovací výkon a prietok chladiacej vody sú digitálne zobrazené na rozvodnej skrini a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou softvéru. zahrnuté. Z nameraných údajov možno vypočítať tepelnú vodivosť λ .

Objednávacie číslo: 060.90000

Špecifikácia
  1. skúmanie ustáleného a prechodného vedenia tepla v kovoch
  2. určenie tepelnej vodivosti λ
  3. okruh vykurovacej vody ako zdroj tepla, elektronicky regulovaný
  4. elektrický ohrievač s PID regulátorom
  5. zvýšená nádrž s prepadom na vytvorenie konštantného prietoku chladiacej vody
  6. vzorky vyrobené z 5 rôznych kovov
  7. meranie teploty chladiacej vody a prietoku
  8. digitálne displeje: elektrický vykurovací výkon, teploty, prietok chladiacej vody
  9. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Ohrievač

  • výkon: 800W
  • teplota: 20…85°C

Vzorky, Ø 40 mm

  • 3x 450 mm (meď, hliník, mosadz)
  • 2x 300 mm (oceľ, nehrdzavejúca oceľ)

Ohrievacia nádrž: cca. 2L
Chladiaca nádrž: cca. 0,5 l
Zvýšená nádrž: cca. 6L

Snímače teploty

  • 12x termočlánok typu K, pozdĺž vzorky
  • 2x Pt100, v chladiacej vode
  • 1x Pt100, vo vykurovacej vode


Meracie rozsahy
  • teplota: 14x 0…100°C
  • výkon: 0…1000W
  • prietok: 0,1…2,5L/min

230V, 50Hz, 1 fáza
230 V, 60 Hz, 1 fáza, 120 V, 60 Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1240x800x1670 mm
Hmotnosť: cca. 150 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok
Odporúča sa PC s Windows

Objednávacie číslo: 060.90000
