ET 420 Zásobník ľadu na chladenie

ET 420 Zásobník ľadu na chladenie

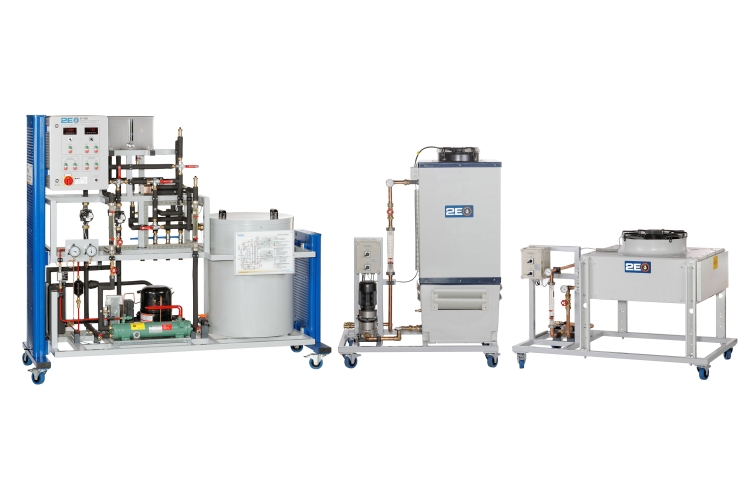

Na obrázku je vľavo trenažér, v strede mokrá chladiaca veža a vpravo suchá chladiaca veža.

Na obrázku je vľavo trenažér, v strede mokrá chladiaca veža a vpravo suchá chladiaca veža.

  • návrh a prevádzka energeticky účinného chladiaceho systému
  • funkciu a prevádzku predajne ľadu
    • poplatok
    • vypúšťanie
  • bilancia toku energie
  • prenos energie rôznymi médiami
  • kompresný chladiaci cyklus v log ph diagrame
  • funkciu a prevádzku mokrej chladiacej veže
  • funkciu a prevádzku suchej chladiacej veže

trenažér, mokrá chladiaca veža, suchá chladiaca veža, sada hadíc, softvér GUNT + USB kábel, sada inštruktážneho materiálu

  • priemyselný chladiaci systém so skladom ľadu, suchou chladiacou vežou a mokrou chladiacou vežou
  • energetická účinnosť v chladiacej a klimatizačnej technike

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 420W Web Access Software

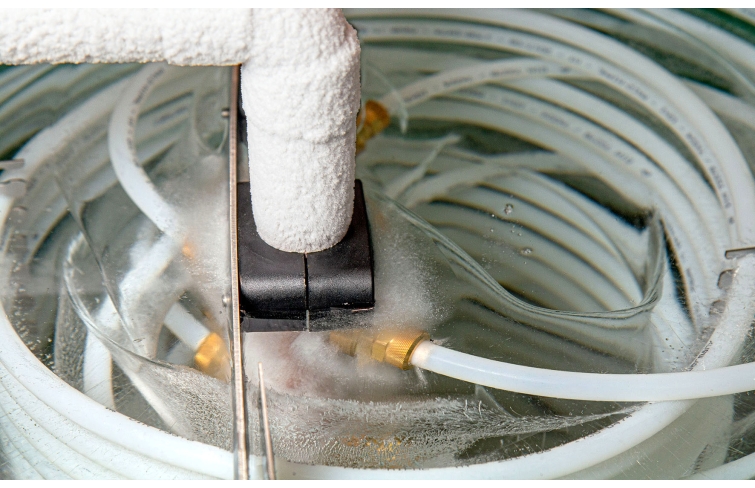

Zásobníky ľadu sa používajú pri chladení na pokrytie zvýšenej potreby dodatočného chladenia (špičkové zaťaženie). Zásobníky ľadu sa zvyčajne nabíjajú cez noc, keď sú všeobecné požiadavky na energiu a náklady na energiu nízke.

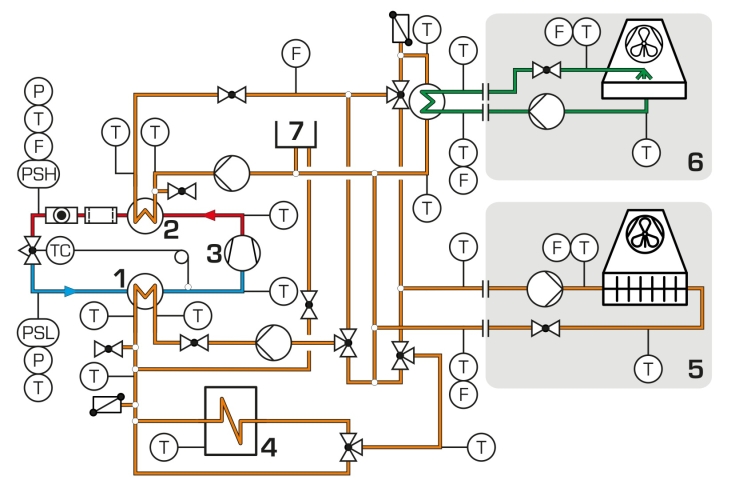

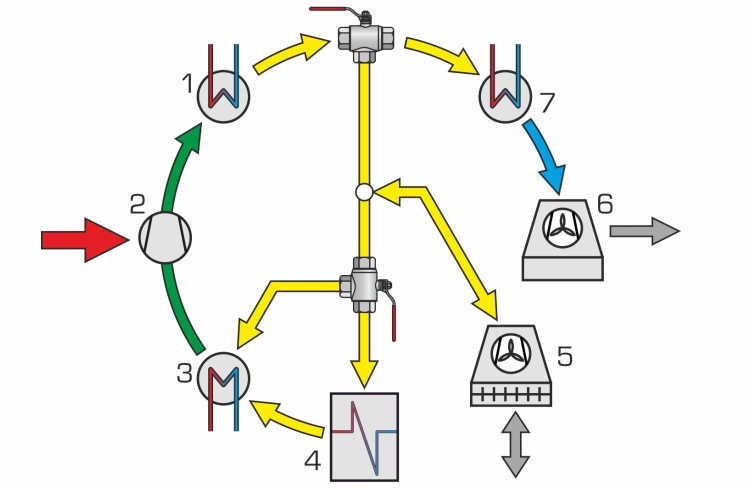

Na nabíjanie a vybíjanie zásobníka ľadu sa používa okruh so zmesou glykolu a vody medzi zásobníkom ľadu a kompresným chladiacim systémom. Pri plnení zásobníka ľadu sa zmes glykol-voda ochladí pomocou kompresného chladiaceho systému pod 0 °C a tým odoberá teplo z vody v zásobníku ľadu, čo spôsobí zamrznutie vody. Počas vypúšťania topiaci sa ľad odoberá teplo zo zmesi glykol-voda, čo spôsobuje ochladenie zmesi. Počas tohto chladiaceho procesu zásobník ľadu nahrádza alebo podporuje kompresný chladiaci systém.

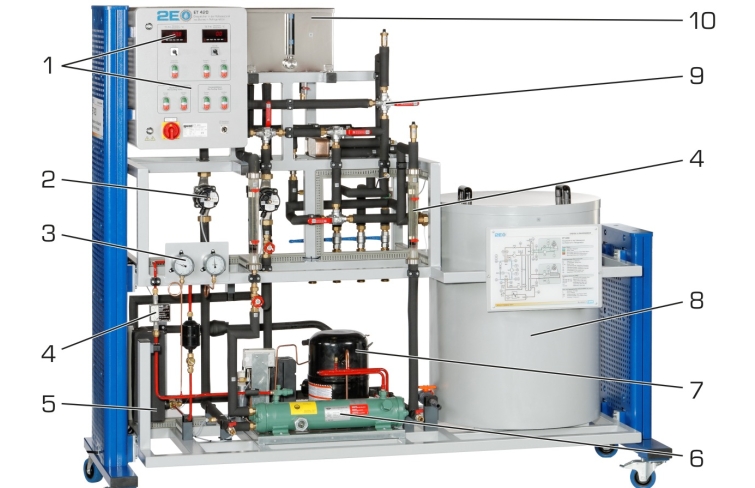

ET 420 pozostáva zo zásobníka ľadu, chladiaceho systému, okruhu so zmesou glykol-voda, suchej a mokrej chladiacej veže. Pri odparovaní chladiva v chladiacom okruhu a pri vyprázdňovaní zásobníka ľadu sa zo zmesi odoberá teplo, pričom pri kondenzácii chladiva sa teplo pridáva. Podľa potreby chladiace veže dodávajú teplo alebo odoberajú teplo zo zmesi.

Záznam všetkých požadovaných veličín umožňuje energetickú bilanciu pre jednotlivé procesy. Namerané hodnoty sa čítajú z digitálnych displejov a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 061.42000

Špecifikácia
  1. vyšetrovanie nabíjania a vybíjania skladu ľadu
  2. systém so zásobníkom ľadu, kompresný chladiaci systém, suché a mokré chladiace veže
  3. chladiaci okruh pre R513A s kompresorom, kondenzátorom, výparníkom a expanzným ventilom
  4. okruhy glykol-voda s čerpadlami: chladenie kondenzátora chladiva, ohrev výparníka chladiva, plnenie/vypúšťanie zásobníka ľadu, prevádzka suchej chladiacej veže
  5. vodný okruh s čerpadlom na prevádzku mokrej chladiacej veže
  6. meranie všetkých relevantných teplôt, tlakov, prietokov a spotreby energie na vyváženie procesov
  7. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Kompresor

  • chladiaci výkon: cca. 1434W pri -15/32°C
  • príkon: 1209W pri -15/32°C

Čerpadlá (zmes glykol-voda)

  • max. prietok: 4,5 m 3 /h
  • max. výška hlavy: 5,6m

Čerpadlo mokrej chladiacej veže (voda)

  • max. prietok: 4,5 m 3 /h
  • max. hlava: 18m

Zásobník ľadu: 150L
Kompenzačná nádrž: 20L
Mokrá chladiaca veža, menovitý chladiaci výkon: 12 kW
Suchá chladiaca veža, menovitý chladiaci výkon: 13,8 kW

Chladivo: R513A, GWP : 631

  • objem náplne: 2,5 kg
  • CO 2 -ekvivalent: 1,6t


Meracie rozsahy
  • teplota: 12x -20…100°C, 4x -50…150°C, 4x 0…60°C
  • tlak: -1…9bar, -1…24bar
  • prietok: 3x 100…1200L/h, 2x 60…1500L/h, 1x 150…1600L/h, 1x 10…100L/h (R513A)
  • výkon: 0…2250W

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: cca. 2200x800x1900mm (trenažér)
DxŠxV: cca. 1200x790x1610mm (mokrá chladiaca veža)
DxŠxV: cca. 1640x910x1120mm (suchá chladiaca veža)
Celková hmotnosť: cca. 650 kg

Vyžaduje sa pre prevádzku

prípojka vody, odtok, vetranie, odpadový vzduch, odporúča sa PC s Windows

Objednávacie číslo: 061.42000
