CE 730 Airliftový reaktor

CE 730 Airliftový reaktor

  • vplyv povrchovej rýchlosti plynu na:
    • obsah plynu
    • koeficient prenosu hmoty
    • čas miešania
    • povrchová rýchlosť tekutiny

1 tréner
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu

  • aeróbny ponorný reaktor
  • vonkajší obeh
  • skúmanie charakteristických vlastností

Airlift reaktory sú ponorné reaktory, v ktorých je vstup energie dosiahnutý aplikáciou plynu. Ako plyn sa často používa stlačený vzduch.

Počas prevádzky vstupuje stlačený vzduch do vzduchového reaktora dole cez rozdeľovač plynu. Pridaný vzduch sa mieša s obsahom reaktora a stúpa vo forme vzduchových bublín. Stúpajúce vzduchové bubliny spôsobujú prúdenie smerom nahor. Pritom sa časť kyslíka vo vzduchu rozpúšťa vo vode. Oblasť s prúdením smerom nahor sa nazýva stúpačka. Zvyšné vzduchové bubliny opúšťajú vodu v hornej časti reaktora. Kvapalina bez plynu sa privádza späť do spodnej časti reaktora paralelne so stúpačkou. Oblasť so zostupným prúdením vzduchového reaktora sa nazýva downcomer. Počas prevádzky je obsah reaktora recirkulovaný cez stúpačku a zvodič. Táto recirkulácia je prekrytá perfúziou v nepretržitej prevádzke. Na tento účel je k dispozícii prídavná nádrž s napájacím čerpadlom. Rýchlosť cirkulácie je daná rýchlosťou prúdenia vzduchu.

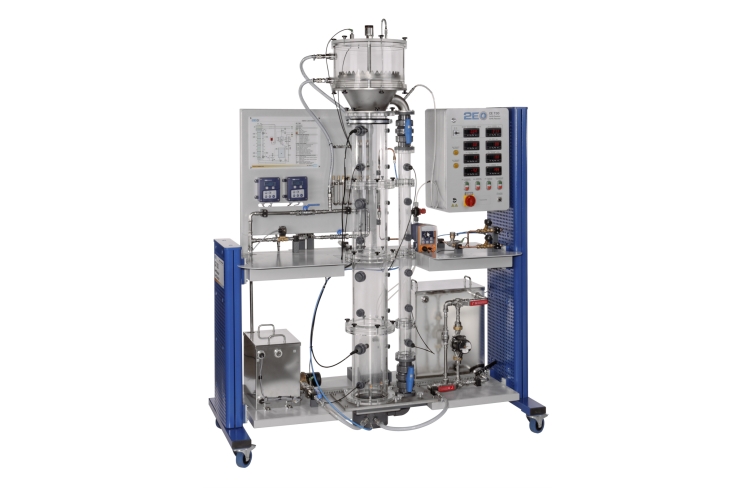

Trenažér CE 730 je určený na štúdium charakteristických vlastností vzdušného reaktora so vzduchom, dusíkom a vodou. Použitie vzduchu spôsobuje zvýšenie obsahu kyslíka vo vode. Pomocou dusíka je možné znížiť obsah kyslíka vo vode. To je predpokladom na určenie koeficientu prenosu hmoty kyslíka vo vode. Povrchová rýchlosť kvapaliny sa určuje meraním elektrickej vodivosti. Na zvýšenie elektrickej vodivosti je k dispozícii dávkovacie čerpadlo a nádrž na soľný roztok. Čas miešania je určený indikátorom. Obsah plynu je určený hladinou v vzduchovom reaktore.

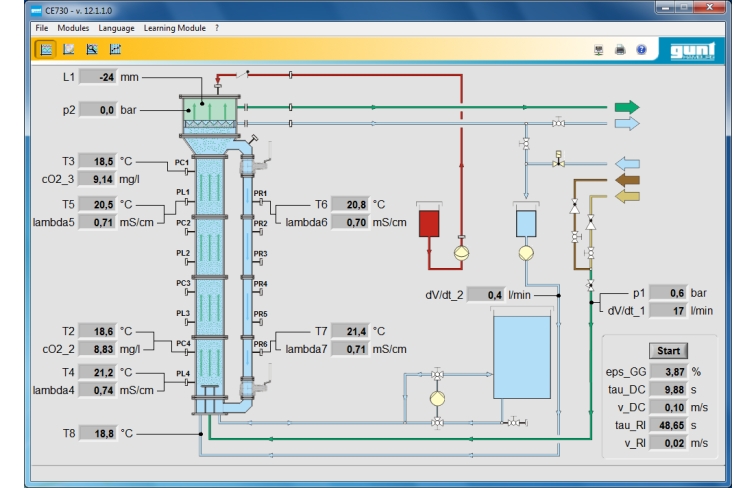

Namerané hodnoty sa digitálne zobrazujú na rozvodnej skrini a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 083.73000

Špecifikácia
  1. stanovenie dôležitých charakteristických premenných na vzdušnom reaktore
  2. transparentný vzduchový reaktor s vonkajšou recirkuláciou
  3. stlačený vzduch na vytváranie vzduchových bublín na recirkuláciu obsahu reaktora
  4. nastavenie povrchovej rýchlosti plynu pomocou ventilu a regulátora hmotnostného prietoku
  5. dusík na odstránenie kyslíka z obsahu reaktora
  6. stanovenie povrchovej rýchlosti kvapaliny prostredníctvom vodivosti
  7. stanovenie času miešania s indikátorom a metódou zmeny farby
  8. senzory na meranie vodivosti, obsahu kyslíka, tlaku a prietoku
  9. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Airlift reaktor

  • stúpačka: Ø 180 mm
  • zvodič: Ø 60 mm
  • výška: 2000 mm


Meracie rozsahy
  • vodivosť: 4x 0…100 mS/cm
  • koncentrácia kyslíka: 2x 0…10 mg/l
  • tlak: 0…3bar
  • prietok:
    • 0,06…3m 3 /h (voda)
    • 1…10 m 3 /h (plyn)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1850x790x2450 mm
Hmotnosť: cca. 300 kg

Vyžaduje sa pre prevádzku

stlačený vzduch (>8m 3 /h), fľaša na dusík s redukčným ventilom, prípojka studenej vody (>400L/h), odtok
Odporúča sa PC s Windows

Objednávacie číslo: 083.73000
