TM 611 Valivý kotúč na naklonenej rovine

TM 611 Valivý kotúč na naklonenej rovine

  • dôkaz zákona o páde telies na naklonenej rovine
  • vplyv hmotnosti telesa na jeho zrýchlenie
  • určiť hmotnostný moment zotrvačnosti experimentom s valením a experimentom kyvadla
  • Steinerova veta

1 experimentálna jednotka
1 sada závaží
1 sada inštruktážneho materiálu

  • zotrvačnosť pri rotačnom pohybe na naklonenej rovine a vo fyzickom kyvadle

voliteľné

WP 300.09 Laboratórny vozík

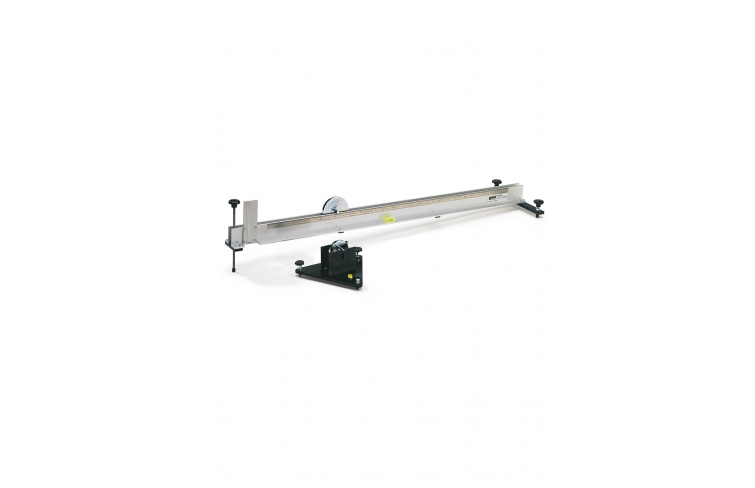

Moment zotrvačnosti hmoty je konštanta úmernosti, ktorá závisí od telesa aj od polohy osi otáčania telesa. Meraním rotačného momentu a výsledného uhlového zrýchlenia môžeme experimentálne určiť hmotnostný moment zotrvačnosti. Na tento účel ponúka jednotka TM 611 experimenty s rolovaním na naklonenej rovine a kyvadlové experimenty s fyzikálnym kyvadlom na experimentálne určenie hmotnostných momentov zotrvačnosti. Pri valcovacom experimente sa sklon naklonenej roviny nastaví pomocou nastavenia výšky a odčíta sa na goniometri.

Po dráhe sa kotúľa disk. Meria sa čas a zrýchľovacia dráha a vypočítava sa hmotnostný moment zotrvačnosti.
Na vykonanie experimentov s kyvadlom je disk zavesený v držiaku. Os otáčania disku je posunutá o určitú vzdialenosť od ťažiska. Disk je vychýlený a otáča sa tam a späť v kyvadlovom pohybe. Hmotnostný moment zotrvačnosti sa vypočíta z nameraného času počas kývania, hmotnosti a vzdialenosti od ťažiska (Steinerova veta).

K dispozícii sú dva rôzne disky. Pokusy sú presne zladené s vodováhami.

Objednávacie číslo: 040.61100

Špecifikácia
  1. skúmanie zotrvačnosti pri rotačnom pohybe
  2. dôkaz zákona padajúcich telies
  3. experimentálne určiť hmotnostné momenty zotrvačnosti
  4. valivé pokusy na naklonenej rovine s výškovým nastavením a trojbodovou oporou
  5. kyvadlové pokusy s fyzikálnym kyvadlom
  6. goniometer a vodováhy zabezpečujú presné vyrovnanie
  7. meranie času a zrýchlenia
Technické dáta

Rolovacia dráha

  • dĺžka: max.1000mm
  • uhol sklonu: 0°…7°

Disky

  • hmotnosť: 320 g a 620 g
  • priemer: 70 mm a 100 mm

Rotačná os

  • priemer: 10mm
  • vzdialenosť od ťažiska: 10 mm

Rozmery a hmotnosť

DxŠxV: 1180x480x210 mm
Hmotnosť: cca. 10 kg

Objednávacie číslo: 040.61100
