SE 110.58 Voľné vibrácie v ohnutom nosníku
- voľné vibrácie vo vertikálnom a horizontálnom ohybovom nosníku
- určiť prirodzenú frekvenciu podľa Rayleigha
- ako upínacia dĺžka a hmotnosť ovplyvňujú vlastnú frekvenciu
1 ohýbací nosník
1 merací zosilňovač
1 sada závaží
1 sada príslušenstva
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- vlastnej frekvencie na voľne vibrujúcom ohýbacom nosníku
- aproximačná metóda podľa Rayleigha
požadovaný
SE 112 Montážny rám
Oscilátor, ktorý zostane po jedinom vybudení sám, vykonáva voľné vibrácie. Frekvencia voľnej vibrácie je prirodzená frekvencia oscilátora.
V SE 110.58 sa ako oscilátor systému používa ohýbací nosník. Ohýbací nosník je možné použiť v montážnom ráme SE 112 vertikálne stojaci alebo zavesený a vo vodorovnej polohe.
Vlastná frekvencia je ovplyvnená dĺžkou upnutia a posuvnými závažiami. Ohýbací nosník je ručne vychyľovaný a vykonáva voľné, tlmené vibrácie. Výsledné amplitúdy sa merajú pomocou tenzometrov a meracieho zosilňovača. Signál je možné zobraziť na medzilaboratórnom osciloskope.
Objednávacie číslo: 022.11058
Špecifikácia
- vyšetrenie voľného kmitania na ohybovom nosníku
- elastický ohýbací nosník s posuvnými závažiami
- ohýbací nosník je možné namontovať na všetky štyri strany rámu
- meranie amplitúdy cez tenzometer a merací zosilňovač
- nastaviteľná dĺžková stupnica
- skladovací systém pre diely
- experimentálne nastavenie v ráme SE 112
Technické dáta
Ohýbací nosník
- DxŠxV: 635x20x3 mm
- materiál: AlMgSi0,5F22
Závažia
- 10 x 100 g
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 720x480x180mm (úložný systém)
Hmotnosť: cca. 9 kg (celkovo)
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11058
![Vibrácie](/images/wissen_thumbs/337_en-GB.jpg)
![SE 110 GUNT Structure Line: Kurz inžinierskych mechanikov](/images/wissen_thumbs/328_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)
![SE 112 Montážny rám](/images/datasheet/1315/SE-110.58-SE-112-Mounting-frame-products_list_small-gunt-1315-foto_totale.jpg)

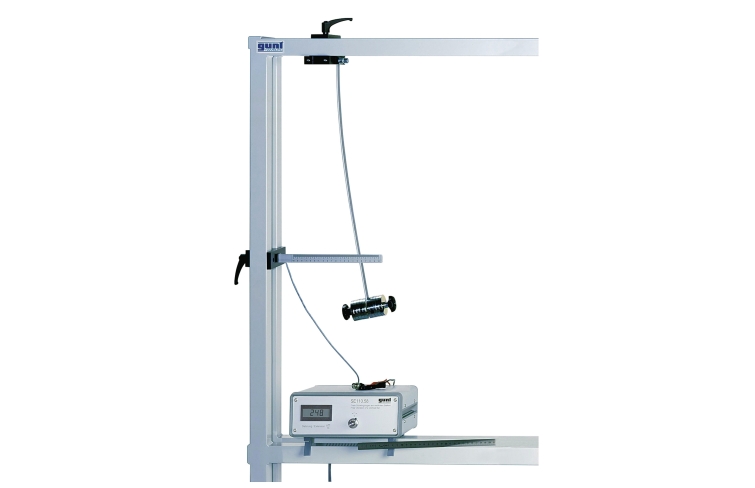

![Na obrázku je SE 110.58 v rámci podobnom SE 112](/images/datasheet/1315/SE-110.58-Free-vibrations-in-a-bending-beam-products_list_small-gunt-1315-foto_totale.jpg)
