TZ 140 Hranolové pracovné vzorky so šikmými výrezmi
- oboznámenie sa s trojpohľadovým zobrazením ako základným princípom strojárskeho kreslenia
- krok za krokom rozvoj priestorového myslenia: od konkrétnej situácie až po abstraktné zobrazenie v inžinierskom výkrese
- systematické oboznamovanie sa so širokou škálou vlastností na prizmatických základných formách
- cvičenia vo výrobnom a štandardnom dimenzovaní
- meracie cvičenia: vonkajšie rozmery, vnútorné rozmery, uhly, tolerancie
- rozvíjať digitálne zručnosti
- získavanie informácií z digitálnych sietí a ich získavanie z digitálnych sietí
- používať digitálne vzdelávacie médiá, spoznávať Web Based Training ( WBT ) a používať ich
- využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač
18 geometrických modelov
1 online prístup do GUNT Media Center s inštruktážnym materiálom, vrátane kompletnej sady nákresov
1 úložný systém s penovou vložkou
- kolekcia geometrických modelov s rezmi rovnobežnými a šikmými k priestorovým osám
- úvod do strojárskeho kreslenia
- systematicky odstupňované stupne náročnosti
- súčasťou vzdelávacích projektov GUNT DigiSkills
- multimediálne inštruktážne materiály: súbory PDF , DXF , súbory STEP
Učebný projekt GUNT DigiSkills 1 zahŕňa rôzne sady modelov, od jednoduchého geometrického modelu až po modely s reálnou funkciou. Geometrické modely TZ 140 podporujú proces učenia v úvode do strojárskeho kreslenia: od konkrétneho telesa až po abstraktnejšie znázornenie troch pohľadov technického výkresu.
Kolekcia obsahuje 18 hliníkových výkresových modelov. Prizmatické modely majú rezy rovnobežné a šikmé k priestorovým osám. Modely sú precízne vyrobené a sú vhodné pre meracie cvičenia, ako aj kresliace cvičenia. Pre optimálne učenie sa odporúča, aby študenti na týchto cvičeniach pracovali nezávisle od seba.
Modely sú prehľadne usporiadané v úložnom systéme. Viacero úložných systémov je možné stohovať na seba, aby sa ušetrilo miesto.
Súčasné didaktické multimediálne inštruktážne materiály sú dostupné online v GUNT Media Center. Základným prvkom je kompletná sada výkresov vo forme súboru ( DXF , STEP , PDF ) pre každý model. Výber rôznych pracovných listov s riešeniami dopĺňa učebný materiál.
Objednávacie číslo: 050.14000
Špecifikácia
- modely poskytujúce úvod do technického kreslenia
- sada 18 prizmatických modelov vyrobených z hliníka
- modely s rezmi rovnobežnými a šikmými k priestorovým osám
- jemne odstupňované stupne obtiažnosti v rámci modelového radu
- všetky modely prehľadne usporiadané v úložnom systéme
- viac úložných systémov je možné stohovať na seba
- presná výroba modelov umožňuje meracie cvičenia
- učebný materiál podporujúci lekciu
- multimediálne inštruktážne materiály: súbory PDF , DXF , súbory STEP
- online prístup do GUNT Media Center
- časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
Technické dáta
18 modelov
- rozmery cca. DxŠxV: 45x45x80 mm
- materiál: hliník, povrch eloxovaný
Rozmery a hmotnosť
DxŠxV: 600x400x100mm (úložný systém)
Hmotnosť: cca. 9 kg
Objednávacie číslo: 050.14000
![Výukový projekt GUNT DigiSkills 1: prehľad webu](/images/wissen_thumbs/593_en-GB.jpg)
![GUNT DigiSkills 1, Inžinierske kreslenie – Technická komunikácia: didaktický koncept](/images/wissen_thumbs/594_en-GB.jpg)

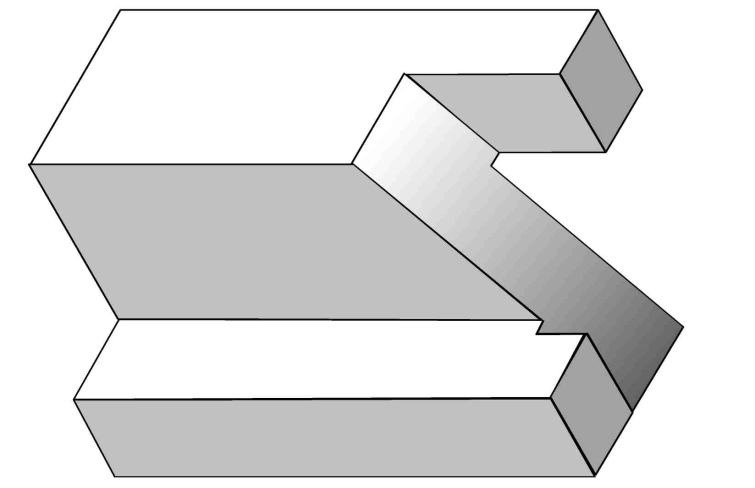

![3D pohľad na model č. 12](/images/datasheet/1427/TZ-140-Prismatic-models-with-slanted-cuts-products_list_small-gunt-1427-add_1.jpg)

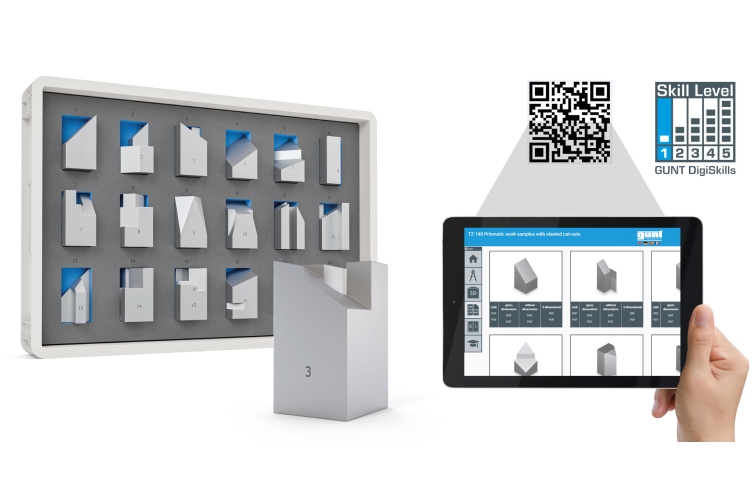

![Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).](/images/datasheet/1427/TZ-140-Prismatic-models-with-slanted-cuts-products_list_small-gunt-1427-foto_totale.jpg)

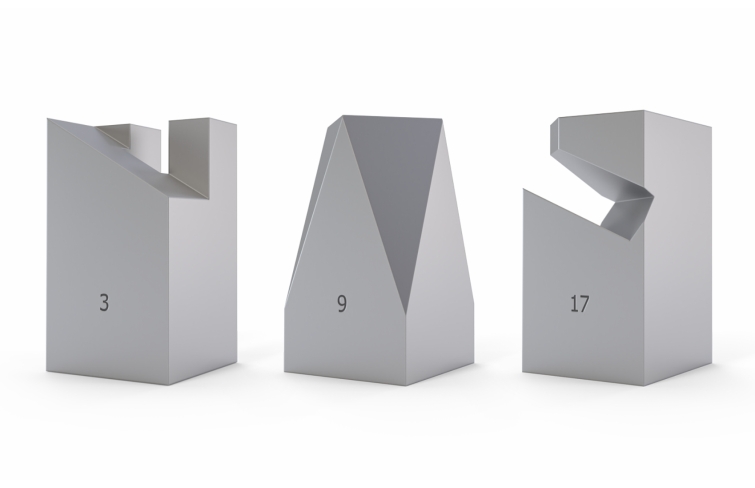

![Modely s rezmi rovnobežnými a šikmými k priestorovým osám](/images/datasheet/1427/TZ-140-Prismatic-models-with-slanted-cuts-products_list_small-gunt-1427-zeichnung.jpg)

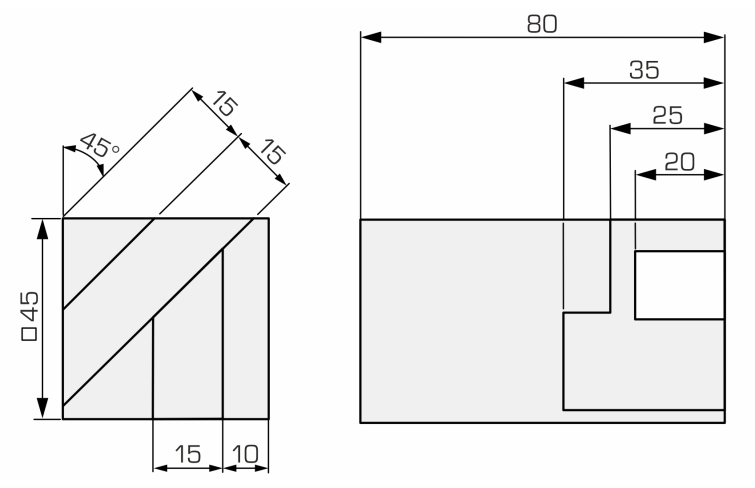

![Rozmerový výkres modelu č. 15](/images/datasheet/1427/TZ-140-Prismatic-models-with-slanted-cuts-products_list_small-gunt-1427-zeichnung_einzelheit_1.jpg)

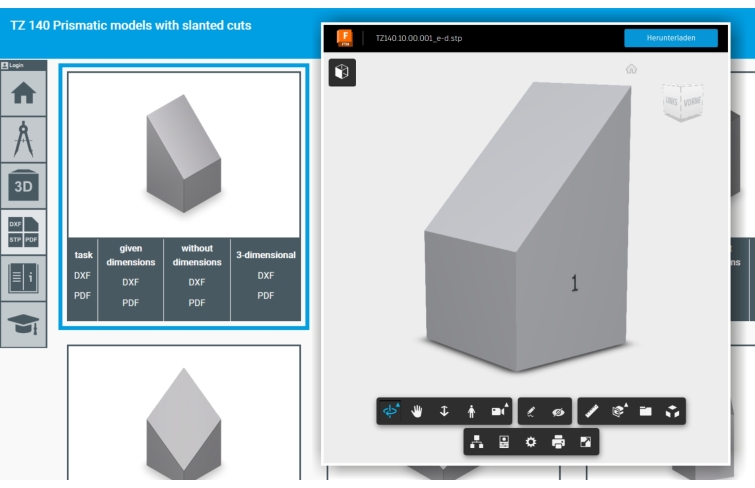

![Snímka obrazovky nástroja GUNT Media Center a CAD prehliadača](/images/datasheet/1427/TZ-140-Prismatic-models-with-slanted-cuts-products_list_small-gunt-1427-zeichnung_einzelheit_2.jpg)
