WP 121 Ukážka vybočenia na základe Eulerovej kritickej vzpernej záťaže

WP 121 Ukážka vybočenia na základe Eulerovej kritickej vzpernej záťaže

  • demonštrácia rôznych problémov so vzpieraním
    • Euler case 1 – pevná voľná lišta
    • Eulerovo puzdro 2 – zapichnutá tyč
    • Euler case 3 – tyč s pevným čapom
    • Euler case 4 – pevná pevná lišta
  • oboznámenie sa so vzťahom medzi vzpernou dĺžkou, vzperným zaťažením a rôznymi spôsobmi podopretia

1 experimentálna jednotka
1 sada vzoriek
1 sada závaží
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

  • ukážka všetkých prípadov vzperu Eulerovho vzperu
  • vzperná dĺžka jasne viditeľná pri rôznych spôsoboch podopretia
  • skúšobné tyče vyrobené z pružinovej ocele
  • sada jemne odstupňovaných závaží

voliteľné

WP 300.09 Laboratórny vozík

V teórii stability predstavujú štyri prípady Eulerovho vybočenia elastické vybočenie v ohybe priamych tyčí. Nad špecifickým zaťažením – vzperným zaťažením – dochádza k strate stability a tyč čoraz viac mení tvar. Os tyče je bočne vychýlená. Euler popisuje štyri prípady vybočenia pružnej tyče s centrálnym pôsobením tlakovej sily a rôznymi spôsobmi podopretia.

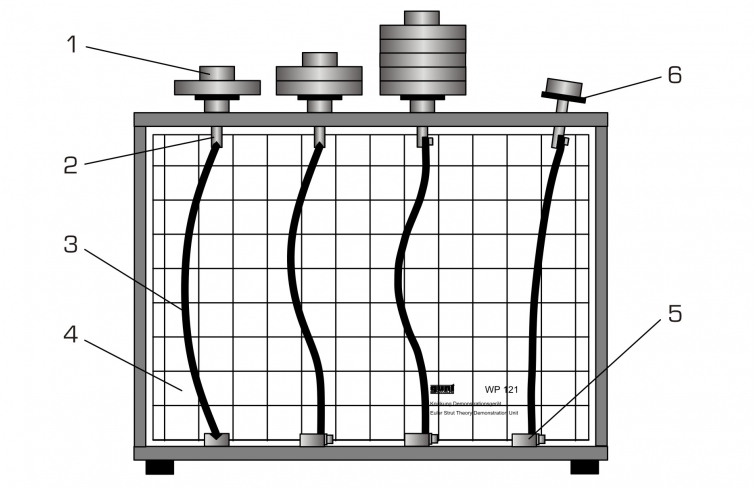

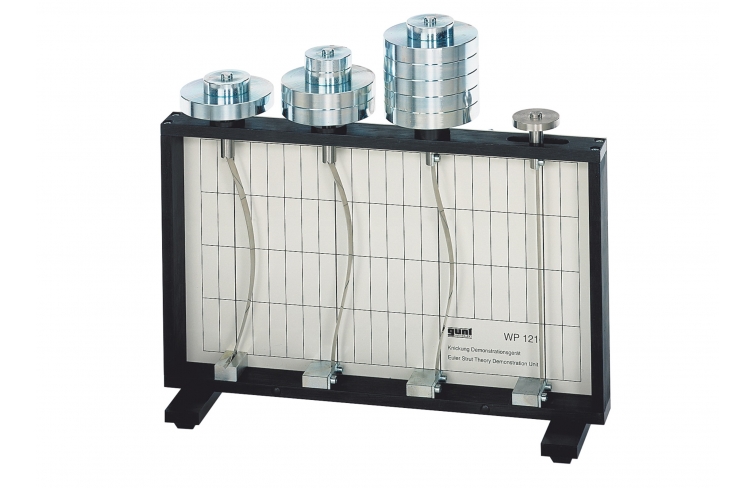

WP 121 demonštruje štyri prípady Eulerovho vybočenia. V závislosti od koncových podmienok sú potrebné rôzne hmotnosti, kým sa nedosiahne vzperné zaťaženie a osi tyčí sa bočne vychýlia. Vzperná dĺžka je jasne viditeľná na bielej zadnej stene s mriežkovým vzorom.
Testovacie tyče sú vyrobené z nehrdzavejúcej pružinovej ocele a počas experimentu zostávajú v elastickom rozsahu.

Skúšobné tyče sú buď pevné alebo kolíkové (voľne sa otáčajú), v závislosti od zvolenej metódy podopretia. To umožňuje nastaviť všetky puzdrá vzperu podľa Eulera s rôznymi podmienkami podpory. V horných podperách sa nachádzajú držiaky na uchytenie závaží.
Zaťaženie sa postupne aplikuje na testovacie tyče v malých prírastkoch. To umožňuje jasne ukázať náhlu stratu stability – vybočenie.

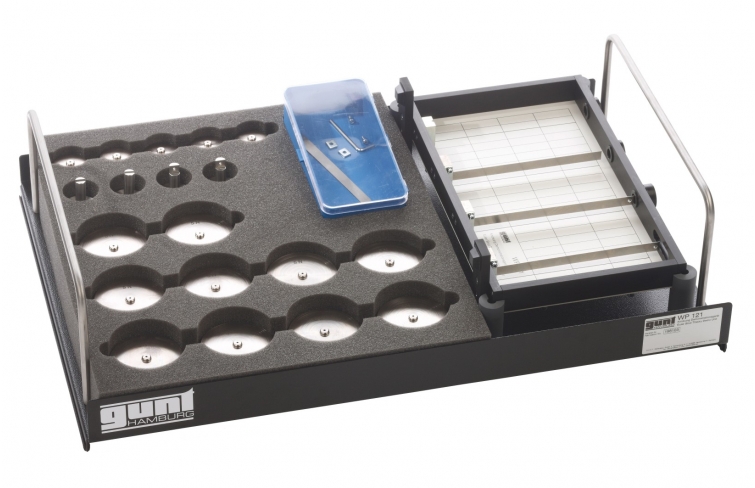

Rôzne prvky experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme.

Objednávacie číslo: 020.12100

Špecifikácia
  1. demonštrácia elastického vybočenia
  2. znázornenie 4 prípadov Eulerovho vybočenia
  3. 4 oceľové skúšobné tyče
  4. konce skúšobnej tyče prichytené alebo pevné
  5. testovacie tyče nemôžu byť preťažené
  6. biela zadná stena s mriežkovým vzorom
  7. úložný systém na uloženie komponentov
Technické dáta

Testovacie tyče

  • množstvo: 4
  • dĺžka tyče: 180 mm
  • prierez tyče: 0,5x12mm
  • materiál: oceľ 1.4310 opracovaná za studena
  • vzperné zaťaženie: cca. 2…32N

Závažia

  • 10x 5N
  • 5x 1N

Rozmery a hmotnosť

DxŠxV: 380x110x270 mm
Hmotnosť: cca. 10 kg
DxŠxV: 720x480x178mm (úložný systém)
Hmotnosť: cca. 10 kg (úložný systém)

Objednávacie číslo: 020.12100
