SE 110.22 Sily v neurčitej priehradovej konštrukcii

SE 110.22 Sily v neurčitej priehradovej konštrukcii

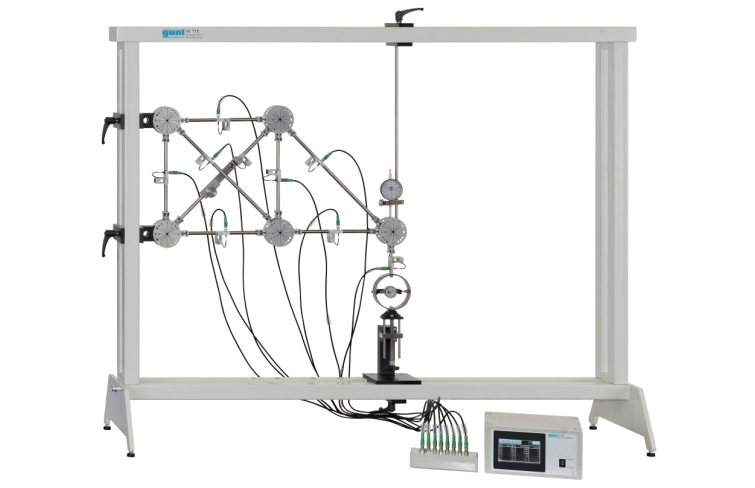

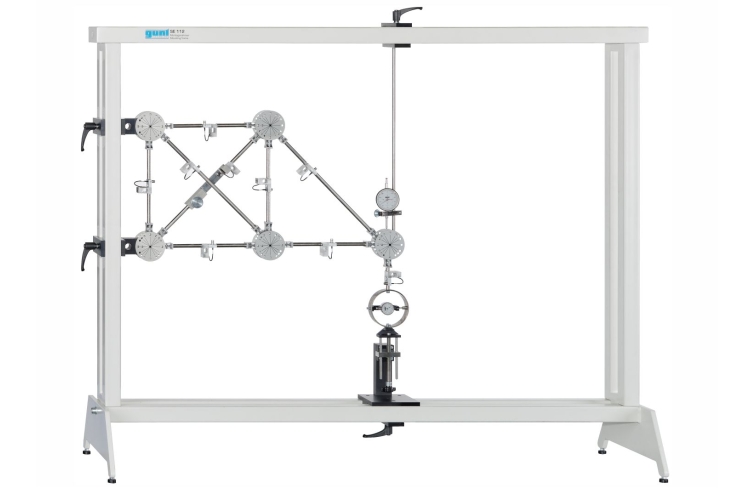

Na obrázku je SE 110.22 v ráme SE 112

Na obrázku je SE 110.22 v ráme SE 112

  • meranie prútových síl v staticky určitom a staticky neurčitom jednorovinnom nosníku
  • rozloženie síl v jednorovinnom nosníku v závislosti od použitia nadbytočnej tyče
  • závislosť síl tyče od vonkajšej sily
    • veľkosť, smer, miesto aplikácie
  • porovnanie výsledkov merania s matematickými metódami
    • metóda spojov

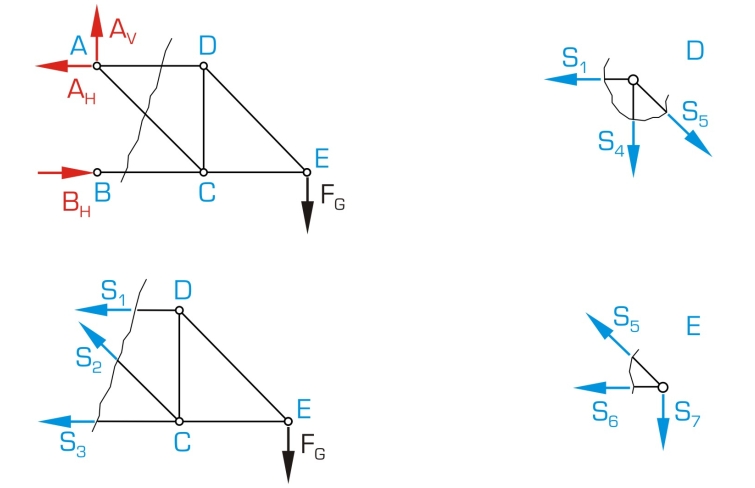

    • Ritterova metóda sekcií
  • základný princíp: meranie síl pomocou tenzometrického merania

1 sada tyčí
5 uzlových diskov
1 zariadenie na aplikáciu záťaže
1 číselník
1 sada káblov
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

  • porovnanie síl v staticky určitých a neurčitých väzníkoch
  • tyče s tenzometrickým meraním sily tyče

požadovaný

FL 152 Viackanálový merací zosilňovač
SE 112 Montážny rám

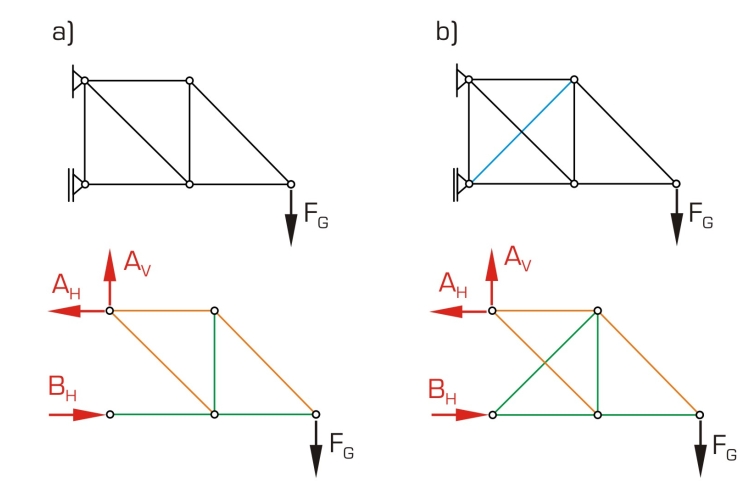

S nadbytočnými prútmi sa staticky určitý nosník stáva vnútorne staticky neurčitým. V tomto prípade sa nosník nazýva staticky neurčitý. V neurčitom nosníku závisia tyčové sily od elastických vlastností nosníka a nie je možné ich jednoducho vypočítať.

Experimentálne usporiadanie SE 110.22 umožňuje skúmanie a porovnávanie staticky určitých a staticky neurčitých väzníkov.

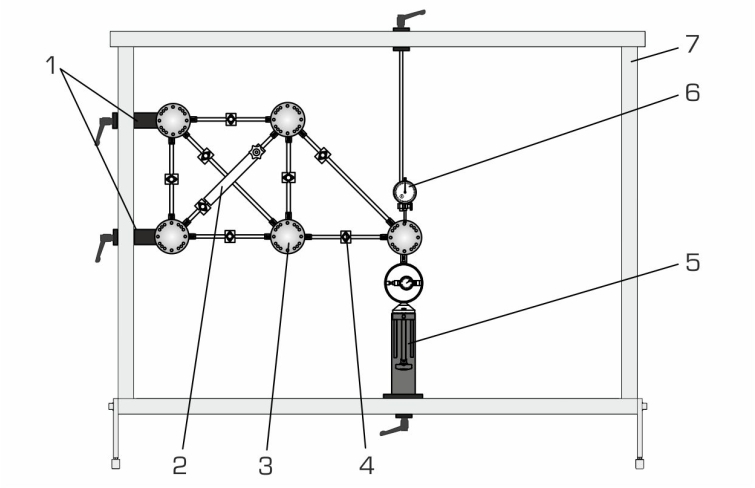

Pomocou prútov a uzlových kotúčov sa najskôr skonštruuje staticky určitý jednorovinný nosník. Pri inštalácii nadbytočnej tyče sa krov stane neurčitým. Prostredníctvom zariadenia na aplikáciu zaťaženia sú na nosník aplikované priame alebo šikmé sily, čím sa simulujú rôzne prípady zaťaženia. Vyskytujúce sa ťahové a tlakové sily v tyčiach sa zaznamenávajú pomocou tenzometrického merania.

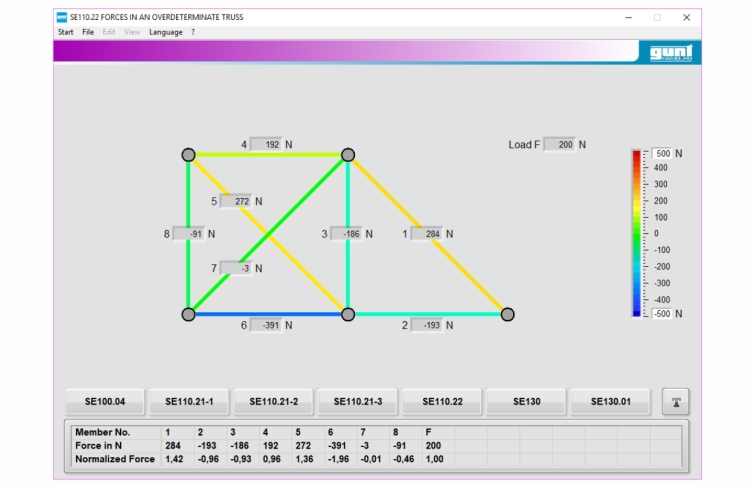

Počítačové vyhodnocovanie nameraných hodnôt zabezpečuje merací zosilňovač FL 152. Softvér v FL 152 slúži na správu nameraných údajov a poskytuje grafické znázornenie síl na tyči. Softvér obsahuje komplexnú funkciu pomocníka.

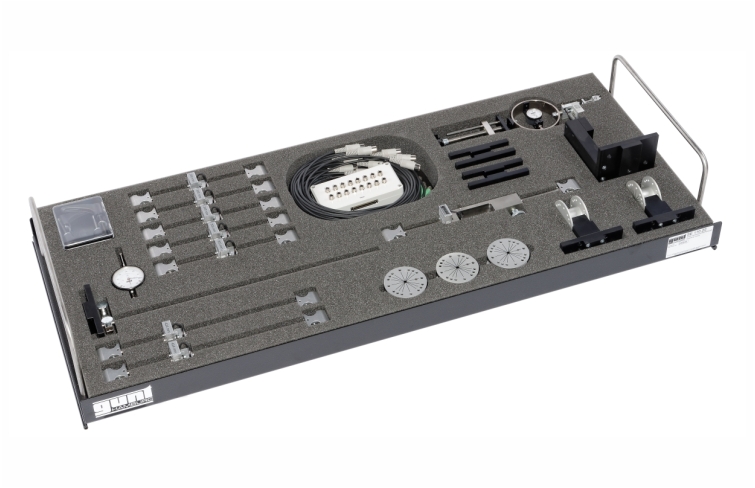

Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .

Objednávacie číslo: 022.11022

Špecifikácia
  1. skúmanie prútových síl v staticky neurčitých väzníkoch
  2. prebytočná tyč, pozdĺžne nastaviteľná
  3. možné priame a šikmé nakladanie
  4. zariadenie na aplikáciu záťaže so silomerom namontovateľným na rôzne uzlové disky
  5. merací bod na meranie sily na každej tyči
  6. potrebný merací zosilňovač FL 152
  7. GUNT -softvér v FL 152 na grafické vyhodnotenie nameraných hodnôt
  8. úložný systém na uloženie komponentov
  9. experimentálne nastavenie v ráme SE 112
Technické dáta

Pruhy: 8

  • 5 tyčí, pevná 300 mm
  • 2 tyče, pevné 424 mm
  • 1 bar, nastaviteľný 400 … 450 mm
  • uhol medzi tyčami: 30°, 45°, 60°, 90°
  • maximálna sila tyče: 500N
  • meracieho bodu na každej tyči
  • výška krovu max. 270 mm
  • dĺžka krovu max. 500 mm

Načítať aplikačné zariadenie

  • ± 500 N
  • odstupňovanie: 10N

Číselník: rozsah merania: 0…20 mm

Rozmery a hmotnosť

DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 22 kg (celkovo)

Vyžaduje sa pre prevádzku

Montážny rám SE 112

Objednávacie číslo: 022.11022
