SE 130 Rozloženie síl v Howeho priehradovej konštrukcii
- meranie tyčových síl v jednorovinnom nosníku, typ Howe
- závislosť síl tyče od vonkajšej sily
- veľkosť, smer, bod aplikácie
- porovnanie výsledkov merania s matematickými a grafickými metódami
- metóda spojov
- Ritterova metóda sekcií
- Cremonský diagram
- základný princíp: meranie síl pomocou tenzometrického merania
1 rám
1 Howe krov
1 zariadenie na aplikáciu záťaže
1 pripojovacia skrinka tenzometra
1 plochý kábel
1 sada inštruktážneho materiálu
- meranie tyčových síl na nosníku jednej roviny, typ Howe
- meranie síl tyče meraním tenzometra
- vonkajšie zaťaženie môže pôsobiť pod rôznymi uhlami
požadovaný
FL 152 Viackanálový merací zosilňovač
voliteľné
WP 300.09 Laboratórny vozík
SE 130.01 Priehradový nosník: Warrenov nosník
Ako ľahké konštrukcie s vysokým stupňom tuhosti sa priehradové nosníky používajú pri stavbe hál, mostov, žeriavov, pylónov a stožiarov. Nosníky sú tyčové konštrukcie, v ktorých sú tyče vystavené zaťaženiu tlakom alebo ťahom, ale nie ohybom.

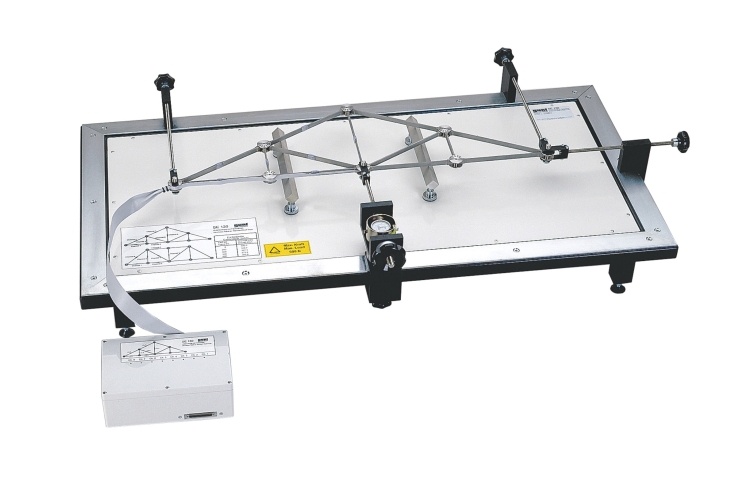

Nastavenie SE 130 poskytuje experimenty na jednorovinových nosníkoch s vysokým stupňom presnosti merania a počítačovým odčítaním výsledkov na základe softvéru. Hotový zmontovaný krov je namontovaný vodorovne na ráme. Vplyv vlastnej hmotnosti je minimalizovaný horizontálnym experimentálnym usporiadaním. Tyče sú spojené „závesným“ spojením pomocou uzlových diskov. Z toho vyplýva, že náš krov možno považovať za ideálny krov. Vonkajšia sila sa vytvára pomocou závitového vretena. Sila môže pôsobiť v rôznych smeroch a v rôznych bodoch.
Sily vyskytujúce sa na priehradových prútoch sa zaznamenávajú meraním tenzometra. Všetky meracie body sú umiestnené spolu v pripojovacej skrini. Odtiaľ sú pripojené na merací zosilňovač FL 152 . Softvér sa používa na správu nameraných údajov a poskytuje grafické znázornenie síl tyče. Softvér obsahuje komplexnú funkciu pomocníka.
Na rozšírenie rozsahu experimentu je k dispozícii ďalší nosník: SE 130.01 , typ Warren.
Objednávacie číslo: 022.13000
Špecifikácia
- skúmanie prútových síl v jednej rovine, staticky určitý krov
- pripravený zmontovaný nosník Howe
- rám pre horizontálne experimentálne nastavenie
- vplyv mŕtvej hmotnosti minimalizovaný horizontálnym experimentálnym usporiadaním
- možné akékoľvek priame a šikmé záťažové stavy
- jemné nastavenie sily zaťaženia
- ložisko s nízkym trením na ostrí noža
- 2 podpery pre vertikálne sily, 1 podpora pre horizontálne sily
- predvyvážená pripojovacia skrinka tenzometra s pripojením na merací zosilňovač FL 152
- potrebný merací zosilňovač FL 152
- GUNT -softvér v FL 152 na grafické vyhodnotenie nameraných hodnôt
Technické dáta
Krov: typ Howe
- prierez tyče: 10x3mm, nerez
- dĺžka lišty: 115,5, 200, 231 mm
- vonkajšie zaťaženie: max. 500 N
- tyče: 13, z toho 7 s meracími bodmi
Zariadenie na aplikáciu záťaže so silomerom
- ťažná sila: max. 600 N
- zdvih: 30 mm
Uzlové disky: 8
Uhol medzi tyčami: 30°, 45°
Rozmery a hmotnosť
DxŠxV: 1220x620x250mm (rám)
DxŠxV: 850x265x15mm (Howe nosník)
Hmotnosť: cca. 43 kg
Objednávacie číslo: 022.13000
![Metódy rezu pre rovinné väzníky](/images/wissen_thumbs/327_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)

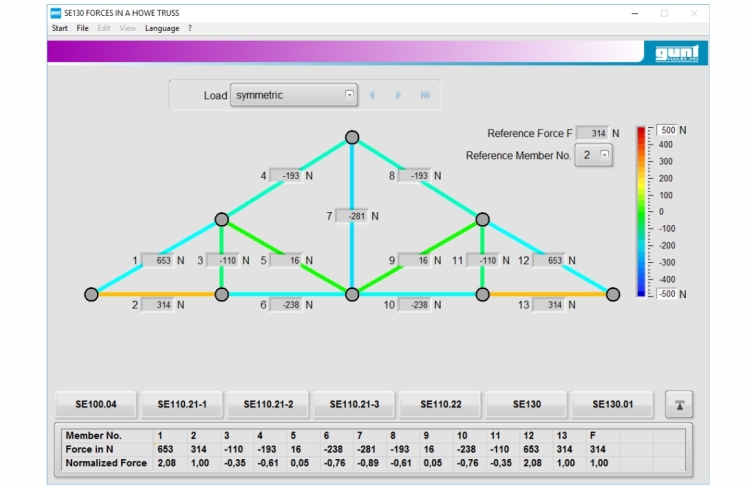

![Farebná prezentácia nameraných síl v softvéri s FL 152](/images/datasheet/1337/SE-130-Forces-in-a-Howe-truss-products_list_small-gunt-1337-add_1.jpg)
![FL 152 Viackanálový merací zosilňovač](/images/datasheet/1337/SE-130-FL-152-Multi-channel-measuring-amplifier-products_list_small-gunt-1337-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1337/SE-130-WP-300.09-Laboratory-trolley-products_list_small-gunt-1337-foto_totale.jpg)
![SE 130.01 Priehradový nosník: Warrenov nosník](/images/datasheet/1337/SE-130-SE-130.01-Truss-beam-Warren-girder-products_list_small-gunt-1337-foto_totale.jpg)
![](/images/datasheet/1337/SE-130-Forces-in-a-Howe-truss-products_list_small-gunt-1337-foto_totale.jpg)

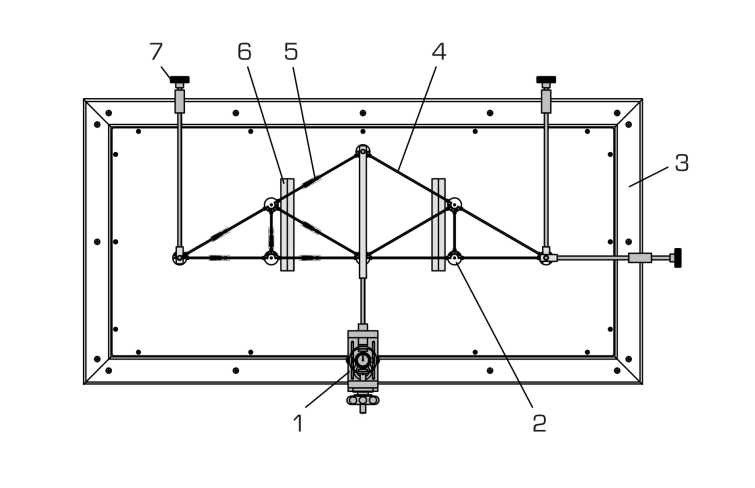

![1 zaťažovacie zariadenie so silomerom, 2 uzlový kotúč, 3 rám, 4 tyče, 5 meracích bodov na tyči, 6 nožových ložísk, 7 nastavovacích skrutiek](/images/datasheet/1337/SE-130-Forces-in-a-Howe-truss-products_list_small-gunt-1337-zeichnung.jpg)

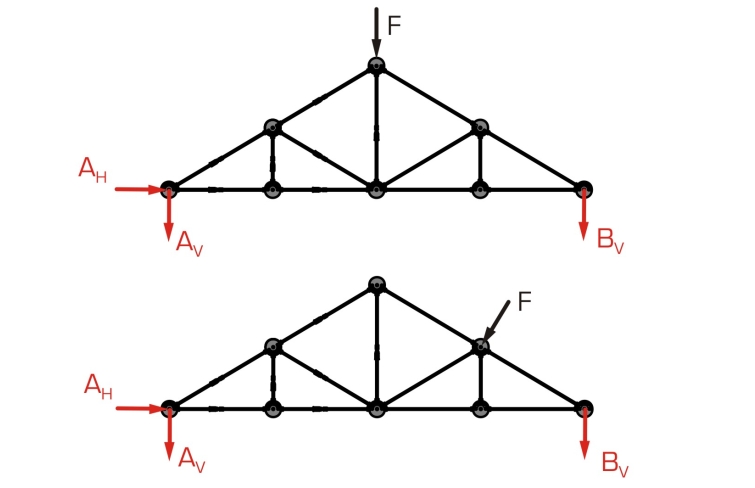

![Zaťažovací prípad, hore: zaťaženie na hrebeni, nákladný prípad, dole: zaťaženie vetrom kolmo na strechu; čierna: aplikovaná sila, červená: podporné reakcie](/images/datasheet/1337/SE-130-Forces-in-a-Howe-truss-products_list_small-gunt-1337-zeichnung_einzelheit_1.jpg)

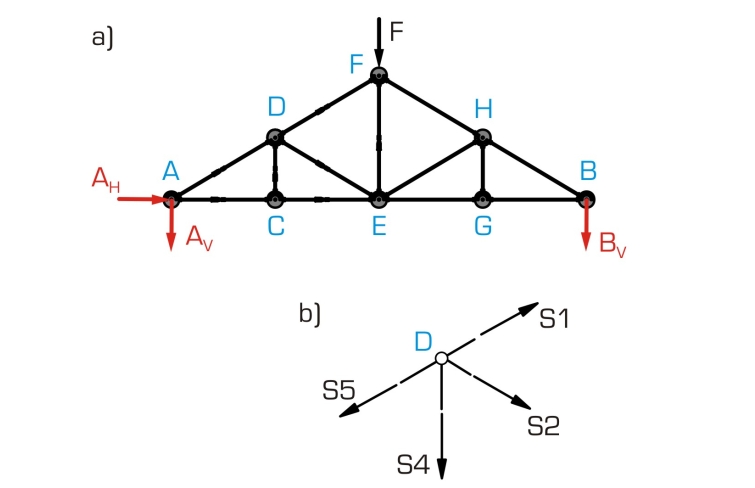

![Schéma voľného telesa priehradového nosníka: a) rozloženie, čierna: použitá sila, červená: reakcie podpory, modrá: uzol; b) tyčové sily v uzle D](/images/datasheet/1337/SE-130-Forces-in-a-Howe-truss-products_list_small-gunt-1337-zeichnung_einzelheit_2.jpg)
