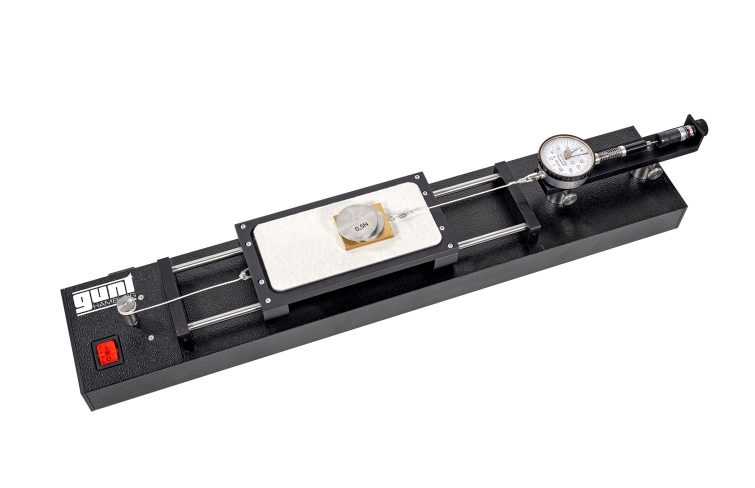

TM 210 Suché trenie
- rozdiel medzi statickým a dynamickým trením
- trecie sily ako funkcia
- normálna sila
- kĺzavá rýchlosť (relatívne rýchlosti trecích partnerov)
- materiálové párovanie
- povrchové vlastnosti trecích partnerov
- veľkosť kontaktnej plochy
- sklzový/stick efekt
- stanovenie koeficientov trenia
1 experimentálna jednotka
1 sada závaží
2 trecie telesá
3 trecie platne
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- základy mechanického trenia
- stacionárne trecie teleso, rovnomerne sa pohybujúca trecia doska
- silomer so vzduchovým tlmiacim valcom
voliteľné
WP 300.09 Laboratórny vozík
Trenie je kľúčovým faktorom v strojárstve. Statické trenie musí byť primerané na vzájomné upevnenie komponentov, ako sú parkovacie brzdy, samosvorné závity a spoje spojené s trením. Dynamické trenie je potrebné udržiavať čo najnižšie, napríklad na ložiskách, vo vodiacich dráhach alebo v tvarovacích nástrojoch. Preto je téme v inžinierskej mechanike venovaná veľká pozornosť a jej porozumenie je umocnené jasne zostavenými experimentmi.
TM 210 poskytuje širokú škálu experimentov týkajúcich sa statického a dynamického trenia medzi pevnými telesami, ktoré sú vo vzájomnom kontakte a navzájom sa pohybujú. Možno skúmať rôzne vplyvy na trenie, ako sú vlastnosti povrchu a párovanie materiálov.
Trecia doska sa posúva pod stacionárne trecie teleso. Trecia doska je držaná vo vozíku, ktorý je ťahaný motorom rovnomernou rýchlosťou.
Trecie teleso je spojené s výškovo nastaviteľnou jednotkou na meranie sily. To zaisťuje, že línie pôsobenia trecej sily a ťahovej sily sú rovnobežné. Jednotka na meranie sily je v podstate silomer, ktorý je vybavený vzduchovým tlmičom, aby čo najviac kompenzoval efekty sklzu/prilepenia a tak indikoval strednú treciu silu (bez špičiek).
K dispozícii sú tri trecie platne a dve trecie telesá. Normálnu silu je možné meniť pridávaním závaží.
Experimenty sa môžu vykonávať pri dvoch konštantných rýchlostiach. Vzduchové tlmenie je nastaviteľné. Keď je neaktívny, možno pozorovať aj efekty pošmyknutia/prilepenia.
Všetky diely sú prehľadne rozložené a dobre chránené na úložnom systéme.
Objednávacie číslo: 040.21000
Špecifikácia
- mechanické trenie medzi 2 pevnými telesami
- trecie teleso stacionárne, trecia doska v pohyblivom vozíku
- 2 trecie telesá, každé s 2 rôznymi povrchmi
- 3 trecie dosky s celkom 4 rôznymi povrchmi
- vozík poháňaný lanovou kladkou a motorom
- 2 hnacie rýchlosti prostredníctvom odstupňovaného káblového bubna
- jednotka merania sily: silomer a nastaviteľná vzduchová klapka
- jednotka na meranie sily výškovo nastaviteľná
- čiary pôsobenia trecej sily a ťahovej sily sú vždy rovnobežné
- nastaviteľný vzduchový tlmič – s tlmením: meranie strednej trecej sily upravenej rušivými vplyvmi, bez tlmenia: merateľné sklzové/lepiace účinky
- úložný systém na uloženie všetkých častí
Technické dáta
Trecia doska
- DxŠxV: cca. 175 x 80 x 6 mm
- hliník
- PVC / plsť
- sklo
Trecie teleso
- DxW: cca. 50 x 40 mm
- sila vlastnej hmotnosti: cca. 1N
- hladký / hrubý (Al), v=20mm
- mosadz / plsť, v=5mm
Drive
- synchrónny motor
- rýchlosť: 100 min -1
- rýchlosti jazdy: 23,5 cm/min, 47 cm/min
Váhy: 8x 0,5N
Meracie rozsahy
- sila: 0…2N, delenie: 0,05N
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 720x480x178mm (úložný systém)
Hmotnosť: cca. 10 kg (úložný systém)
Hmotnosť: cca. 7 kg (experimentálna jednotka)
Objednávacie číslo: 040.21000
![Statické a kinetické trenie](/images/wissen_thumbs/329_en-GB.jpg)
![Návrh laboratória pevnej mechaniky](/images/wissen_thumbs/170_en-GB.jpg)

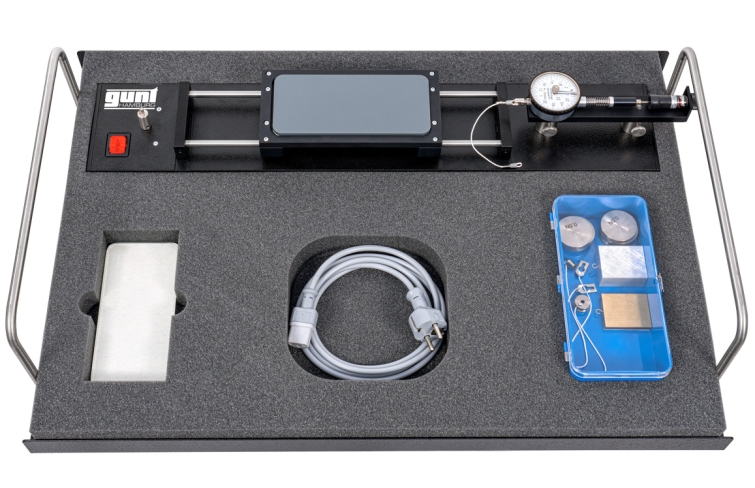

![Úložný systém s penovou vložkou: všetky komponenty majú svoje miesto](/images/datasheet/1385/TM-210-Dry-friction-products_list_small-gunt-1385-add_1.jpg)

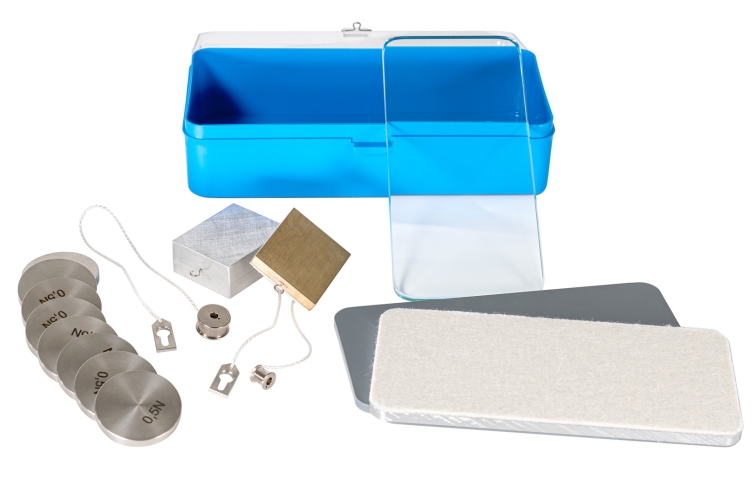

![3 trecie platne s celkom 4 rôznymi povrchmi, 2 trecie telesá každé s 2 rôznymi povrchmi, 1 sada závaží](/images/datasheet/1385/TM-210-Dry-friction-products_list_small-gunt-1385-add_2.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1385/TM-210-WP-300.09-Laboratory-trolley-products_list_small-gunt-1385-foto_totale.jpg)
![](/images/datasheet/1385/TM-210-Dry-friction-products_list_small-gunt-1385-foto_totale.jpg)

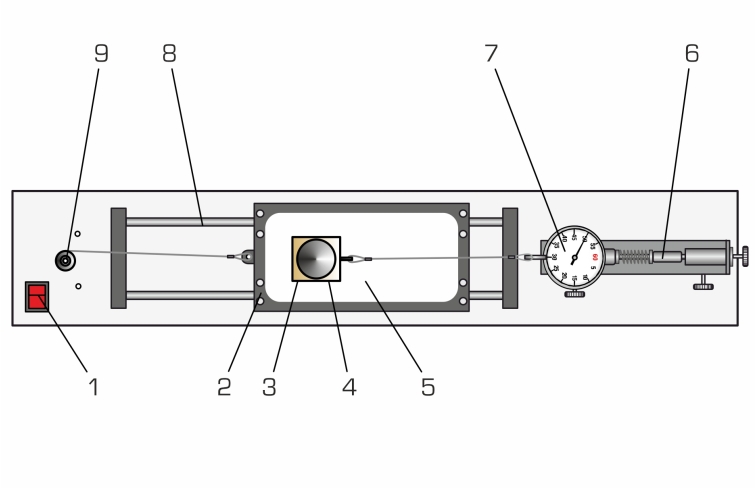

![1 sieťový vypínač, 2 vozíky, 3 trecie teleso, 4 prídavné závažie, 5 trecia doska, 6 tlmiaci valec, 7 silomer, 8 vedenie, 9 hnací motor s káblovým bubnom](/images/datasheet/1385/TM-210-Dry-friction-products_list_small-gunt-1385-zeichnung.jpg)

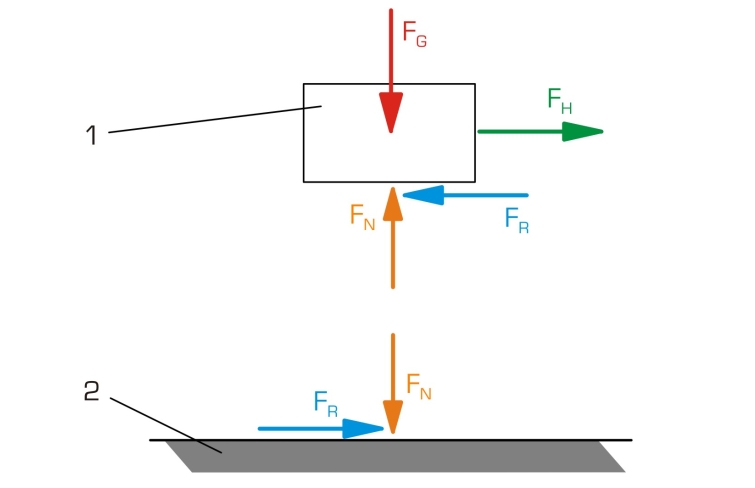

![Sily vznikajúce pri dynamickom trení: 1 trecie teleso, 2 trecia doska; FG: hmotnosť, FH: ťahová sila, FR: trecia sila, FN: normálová sila](/images/datasheet/1385/TM-210-Dry-friction-products_list_small-gunt-1385-zeichnung_einzelheit_1.jpg)

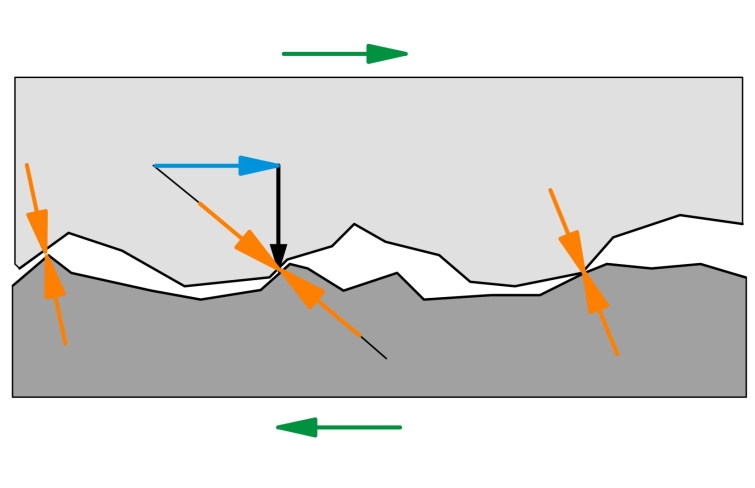

![Drsný povrch medzi 2 telesami, ktoré sa kĺžu vedľa seba, oranžová: normálová sila kolmá na styčné plochy oboch telies, modrá: n-tá časť trecej sily, zelená: relatívny smer pohybu medzi telesami, čierna: výsledná sila od normálovej sily a trecia sila](/images/datasheet/1385/TM-210-Dry-friction-products_list_small-gunt-1385-zeichnung_einzelheit_2.jpg)
