WP 960 Nosník na dvoch podperách: diagramy šmykovej sily a ohybového momentu

WP 960 Nosník na dvoch podperách: diagramy šmykovej sily a ohybového momentu

  • výpočet reakcií vznikajúcich pri statických podmienkach rovnováhy
  • aplikácia metódy rezov na výpočet vnútorných síl a momentov
    • pod bodovým zaťažením
    • pri viacnásobnom bodovom zaťažení
  • výpočet diagramu šmykovej sily
  • výpočet diagramu ohybového momentu
  • porovnanie vypočítaných a nameraných hodnôt pre šmykovú silu a ohybový moment

1 experimentálna jednotka
1 sada závaží
1 sada príslušenstva
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

  • aplikácia metódy rezov na určenie vnútorných reakcií lúča
  • priama indikácia šmykovej sily a ohybového momentu v reze na nosníku

voliteľné

WP 300.09 Laboratórny vozík

Statika sleduje vplyv síl na tuhé teleso, pričom ignoruje akékoľvek možné deformácie, ktoré sa môžu počas procesu vyskytnúť. Sily sú v rovnováhe.

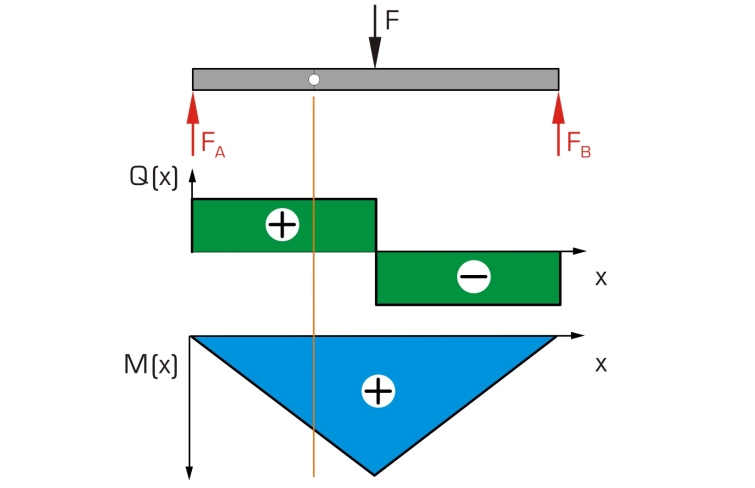

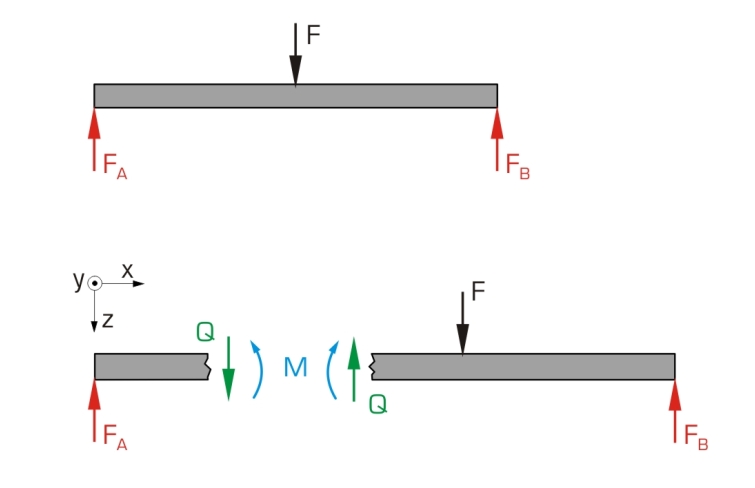

Jednoduchým príkladom je staticky určitý nosný nosník vystavený bodovému zaťaženiu. Reakcie sa určujú z podmienok rovnováhy. Aby sa preskúmal účinok bodového zaťaženia v nosníku, je teoreticky rozdelený na dva segmenty. Použitím metódy rezov sa vnútorné sily a momenty vynesú do dvoch segmentov a vypočítajú sa pomocou podmienok rovnováhy.

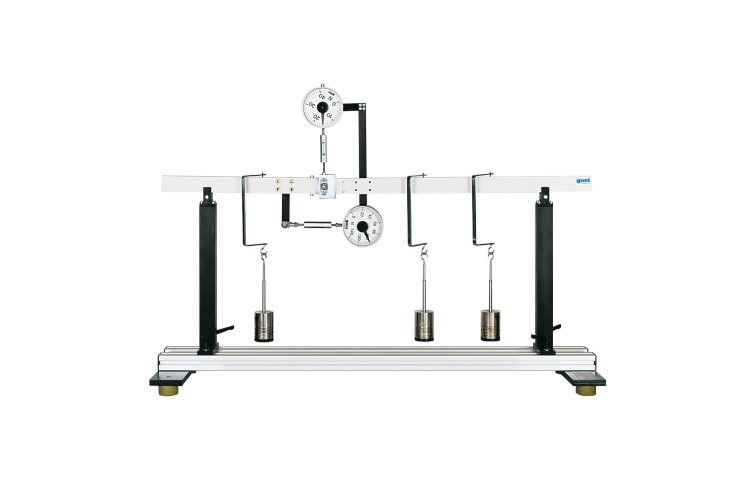

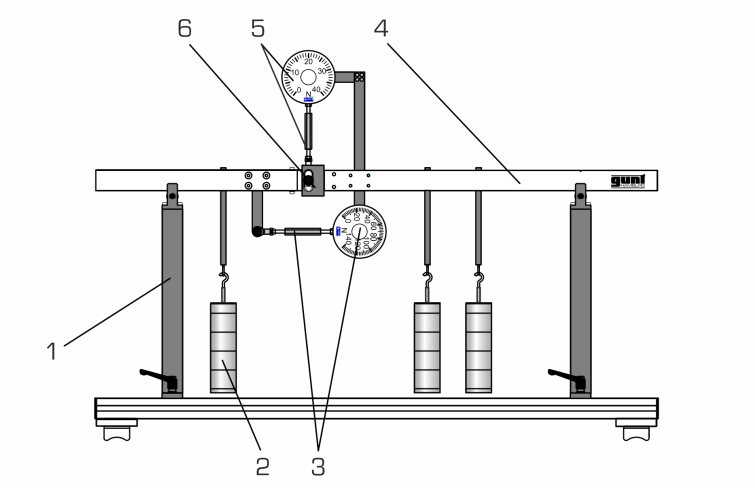

WP 960 obsahuje nosník namontovaný na dvoch podperách. Lúč je rezaný v jednom bode. V tomto bode je záves s nízkym trením s dvoma stupňami voľnosti. Dva silomery určujú vnútorné reakcie na externe pôsobiace sily v reze. Šmyková sila sa zaznamenáva a zobrazuje priamo silomerom.
Ohybový moment vznikajúci na úseku je zaznamenávaný druhým silomerom pôsobiacim na pevné rameno páky. Nastavovacie matice na dvoch silomeroch sa používajú na horizontálne vyrovnanie lúča a vyváženie akéhokoľvek vychýlenia.

Pri vyhodnotení experimentu je zrejmé, že šmyková sila, na rozdiel od ohybového momentu, je pri navrhovaní komponentov väčšinou zanedbateľná.

Rôzne prvky experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme. Kompletné experimentálne nastavenie je usporiadané na ráme.

Objednávacie číslo: 020.96000

Špecifikácia
  1. určenie šmykovej sily a ohybového momentu na nosníku uloženom na 2 podperách
  2. meranie šmykovej sily a ohybového momentu v nosníku pomocou závesu s nízkym trením s 2 stupňami voľnosti
  3. poloha závesu pri 1/3 rozpätia
  4. 2 ložiskové podpery
  5. zaťaženie nosníka 1 až 3 bodovým zaťažením
  6. silomery na indikáciu šmykovej sily a určenie ohybového momentu
  7. ohybový moment určený meraním sily a ramenom páky
  8. nastavovacie matice pre horizontálne vyrovnanie nosníka
  9. páska na určenie polohy bodového zaťaženia
  10. úložný systém na uloženie komponentov
Technické dáta

Beam

  • celková dĺžka: 1100 mm
  • rozpätie: 800 mm

Závažia

  • 3x 1N (záves)
  • 3x 1N (držiak závažia)
  • 12x 1N
  • 9x 5N
  • max. hmotnosť na vešiak a držiak závažia: 20N


Meracie rozsahy
  • ohybový moment cez silomer a rameno páky
    • rameno páky: 100 mm
    • silomer: ±100N
    • ohybový moment: ±10Nm
  • šmyková sila: ±50N
  • Zvinovací meter: 1000 mm, dielik: 1 mm
Rozmery a hmotnosť

DxŠxV: 1100x320x780 mm (zmontované)
DxŠxV: 1180x490x180mm (úložný systém)
Celková hmotnosť: cca. 40 kg

Objednávacie číslo: 020.96000
