WP 961 Nosník na dvoch podperách: diagram šmykovej sily
- výpočet reakcií vznikajúcich pri statických podmienkach rovnováhy
- aplikácia metódy rezov na výpočet vnútorných síl
- pod bodovým zaťažením
- pri viacnásobnom bodovom zaťažení
- výpočet diagramu šmykovej sily
- porovnanie vypočítaných a nameraných hodnôt šmykovej sily
1 experimentálna jednotka
1 sada závaží
1 sada príslušenstva
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- aplikácia metódy rezov na určenie šmykovej sily
voliteľné
WP 300.09 Laboratórny vozík

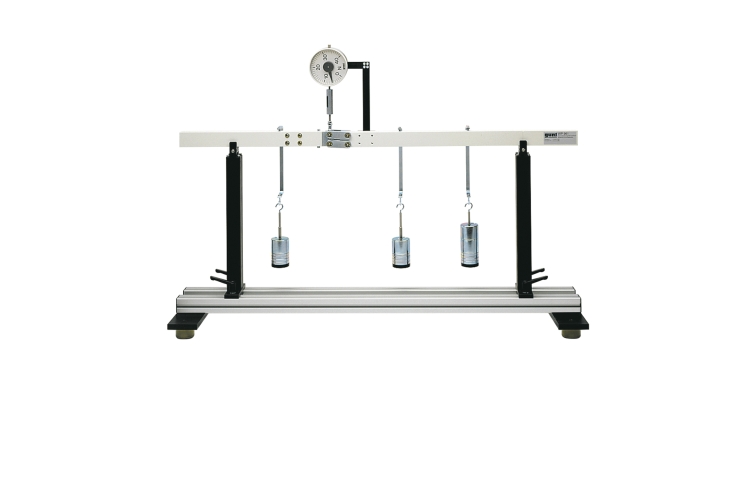

WP 961 pozostáva z nosníka namontovaného na dvoch podperách, ktorý je vystavený bodovému zaťaženiu. Lúč je rezaný v jednom bode. V tomto bode je záves s nízkym trením s jedným stupňom voľnosti. Silomer ukazuje vnútornú reakciu (šmykovú silu) v tomto bode nosníka. Nastavovacia matica na silomere sa používa na horizontálne vyrovnanie lúča a vyrovnanie akéhokoľvek vychýlenia.
Reakcie sa určujú zo statických podmienok rovnováhy. Aby sa preskúmal účinok bodového zaťaženia v nosníku, je teoreticky rozdelený na dva segmenty. Použitím metódy rezov sa vnútorné sily a momenty vynesú do dvoch segmentov a vypočítajú sa pomocou podmienok rovnováhy.
Objednávacie číslo: 020.96100
Špecifikácia
- vyšetrenie šmykovej sily na nosník namontovaný na 2 podperách
- meranie šmykovej sily v nosníku pomocou závesu s nízkym trením s 1 stupňom voľnosti
- poloha závesu pri 1/3 rozpätia
- 2 ložiskové podpery
- zaťaženie nosníka 1 až 3 bodovým zaťažením
- silomer na indikáciu šmykovej sily
- nastavovacia matica pre horizontálne vyrovnanie nosníka
- úložný systém na uloženie komponentov
Technické dáta
Beam
- celková dĺžka: 1100 mm
- rozpätie: 800 mm
Rozsah merania šmykovej sily: ±50N
Závažia
- 3x 1N (držiak závažia)
- 3x 1N (vešiak), 12x 1N, 9x 5N
- max. hmotnosť na vešiak a držiak závažia: 20N
Rozmery a hmotnosť
DxŠxV: 1100x320x780 mm (zmontované)
DxŠxV: 1180x490x180mm (úložný systém)
Celková hmotnosť: cca. 40 kg
Objednávacie číslo: 020.96100
