WP 410 Nárazová skúška, 300Nm

WP 410 Nárazová skúška, 300Nm

  • určiť prácu nárazu vrúbkovanej tyče
  • určiť rázovú pevnosť vrubovej tyče
  • analyzovať charakteristiky lomového povrchu
  • nakreslite diagram nárazu vrubovej tyče medzi prácou a teplotou
  • vplyv tvaru vrubu, materiálu a teploty vzorky na prácu nárazu vrubovej tyče

1 tréner
1 sada závaží
1 sada vzoriek (10 kusov)
1 sada inštruktážneho materiálu

  • Charpyho nárazová skúška so zvýšenou pracovnou kapacitou až do 300 Nm
  • kyvadlový nárazový tester podľa priemyselných noriem / DIN EN ISO 148-1
  • bezpečné experimenty vďaka obojručnému uvoľneniu kladiva a voliteľnej ochrannej klietke WP 410.50

požadovaný

WP 410.50 Bezpečnostná klietka pre kyvadlový nárazový tester

voliteľné

WP 410.01 Sada 10 vzoriek ISO-V 10x10, nehrdzavejúca oceľ
WP 410.02 Sada 10 vzoriek ISO-V 10x10, Cu
WP 410.03 Sada 10 vzoriek ISO-V 10x10, CuZn
WP 410.20 Systém na zber údajov

V oblasti priemyselnej kontroly kvality je nárazová skúška široko používanou skúšobnou metódou, pomocou ktorej je možné rýchlo a jednoducho určiť charakteristiky pre analýzu materiálu alebo komponentov.

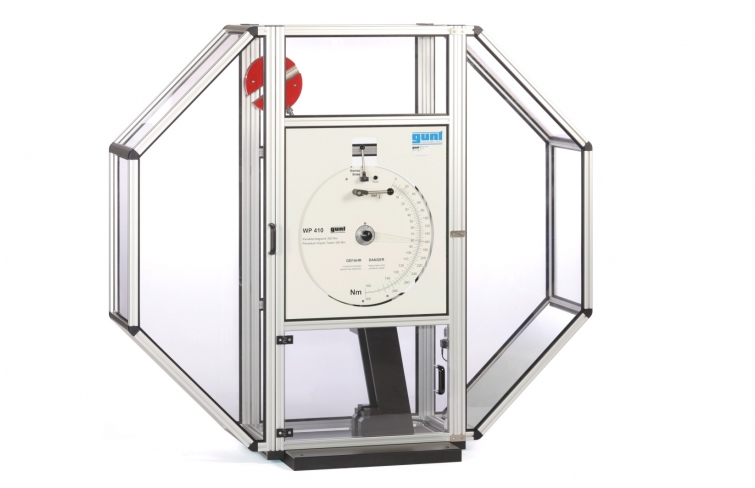

Trenažér WP 410 je pevný kyvadlový nárazový tester založený na DIN EN ISO 148-1, navrhnutý pre Charpyho test vrubovej nárazu.
Vďaka čistému usporiadaniu a jednoduchému ovládaniu je možné sledovať priebeh experimentu vo všetkých detailoch a fázach. Výkon trenažéra umožňuje vykonávať testy v priemyselnom meradle.

V experimente kladivo pripojené k ramenu kyvadla opisuje oblúk. V najnižšom bode dráhy kladiva odovzdá kladivo časť svojej kinetickej energie vrúbkovanej vzorke. Vzorka je nárazom buď zničená alebo ohnutá a zatlačená medzi podpery.

Nárazová práca so zárezom potrebná na deformáciu vzorky sa odčíta priamo z veľkej mierky. Použitím systému WP 410.20 na zber údajov je možné namerané hodnoty preniesť do PC, kde ich možno analyzovať pomocou softvéru.
Aby sa menila výstupná energia, hmotnosť kladiva sa môže meniť pridaním alebo odstránením závažia. Brzda znižuje zvyškovú energiu kladiva.

Potrebný ochranný kryt pre operačný priestor umožňuje bezpečné vykonávanie experimentov a je dostupný ako príslušenstvo WP 410.50 . Kladivo sa spúšťa dvoma rukami pre bezpečnejšiu prevádzku.

Experimentálne výsledky umožňujú kontrolu kvality a analýzu lomového správania rôznych kovových materiálov. Môžu sa použiť aj nekovové vzorky. Súčasťou dodávky sú rázové vzorky z nerezovej ocele ISO -V s vrubom. Vzorky vyrobené z iných materiálov sú dostupné ako príslušenstvo.

Objednávacie číslo: 020.41000

Špecifikácia
  1. Nárazová skúška Charpy so zvýšenou pracovnou kapacitou
  2. kyvadlový nárazový tester podľa priemyselných noriem / DIN EN ISO 148-1
  3. hmotnosť kladiva sa môže meniť pridaním alebo odstránením závažia
  4. brzda na zníženie zvyškovej energie
  5. bezpečná prevádzka vďaka obojručnému uvoľneniu kladiva
  6. požadovaný ochranný kryt pre kyvadlový rázový tester dostupný ako príslušenstvo WP 410.50
  7. mierka na zobrazenie práce nárazu vrúbkovanej tyče
  8. Vzorky s vrúbkovaním ISO -V vyrobené z nehrdzavejúcej ocele, vzorky medi, mosadze a ocele dostupné ako príslušenstvo
  9. systém na zber údajov ( WP 410.20 ) dostupný ako voliteľná výbava
Technické dáta

Kyvadlová nárazová skúška

  • pracovná kapacita
    • 150 Nm
    • 300 Nm (s prídavnými závažiami)
  • kladivo
    • hmotnosť: 9,9 kg a 19,8 kg (s prídavnými závažiami)
    • prídavné závažia: 4x 2 475 kg
    • nárazová rýchlosť: 5,5 m/s
    • dĺžka kyvadla: 840 mm
    • uhol pádu: 150°

Podpery pre exempláre

  • medzera: 40 mm

Vzorky nárazu vrúbkovanej tyče, ISO V

  • DxŠ: 10x10 mm

Vzorový materiál

  • nehrdzavejúca oceľ


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 800x600x1460 mm
Hmotnosť: cca. 360 kg

Vyžaduje sa pre prevádzku

ochranný kryt / WP 410,50

Objednávacie číslo: 020.41000
