TM 260.02 Elasto-hydrodynamické správanie
- spolu s pohonnou jednotkou
- určiť hrúbku mazacieho filmu v mieste dotyku gule s rovným povrchom – porovnať s teoretickou hodnotou
- študovať vplyv zaťaženia a rýchlosti na hrúbku mazacieho filmu
1 experimentálna jednotka
1 guľa
1 sklenená doska
1 sada inštruktážneho materiálu
- elasto-hydrodynamické správanie medzi guľou a trecou dvojicou rotujúce sklo-doska
- skúmanie hrúbky a tvaru mazacieho filmu
požadovaný
TM 260 Pohonná jednotka pre tribologické vyšetrovanie
Elasto-hydrodynamické mazanie sa vyskytuje vo valivých ložiskách, ozubených kolesách a kladkách vačiek, ktorých kontaktné plochy sú vystavené vysokému zaťaženiu. Tieto povrchy sú elasticky deformované v dôsledku vysokých kontaktných tlakov. Teória elasto-hydrodynamiky (teória EHD ) berie do úvahy pružnú deformáciu telies, ktoré sú vo vzájomnom kontakte, a poskytuje základ pre výpočet vplyvu mazania na poškodenie ozubených kolies a valivých ložísk.

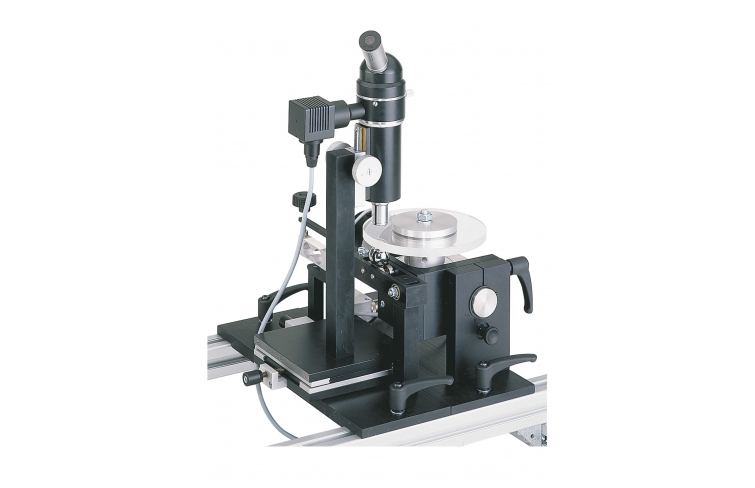

Tribologický systém v TM 260.02 umožňuje jasné znázornenie elasto-hydrodynamického správania vrstiev mazacieho filmu.
Na tento účel sa určí a študuje lubrikačný film medzi guľou a sklenenou doskou pomocou mikroskopu s odrazeným svetlom. Experimentálna jednotka obsahuje otočnú sklenenú dosku a oceľovú guľu ako treciu dvojicu. Oceľová guľa sa zospodu pritlačí na sklenenú dosku. Kontaktná sila medzi trecími partnermi sa dá plynulo nastavovať pomocou páky. Medzi guľou a sklenenou doskou v kontaktnom bode je umiestnený mazací film. Sklenená doska je planparalelná a potiahnutá dielektrikom. Povrch kalenej oceľovej gule je leštený. Mikroskop s odrazeným svetlom stojí na nastaviteľnom krížovom stole xy a má zaostrovací pohon.
Na vykonávanie experimentov je potrebná pohonná jednotka TM 260 . Experimentálna jednotka sa rýchlo a jednoducho namontuje na rám pohonnej jednotky pomocou rýchloupínacích skľučovadiel.
Sklenená doska je poháňaná upínacou spojkou medzi pohonnou jednotkou a prevodovkou. Displej a riadiaca jednotka pohonnej jednotky zobrazuje prítlačnú silu a rýchlosť a umožňuje plynulé nastavenie rýchlosti.
V experimente svetelné vlny z mikroskopu s odrazeným svetlom prechádzajú cez sklenenú platňu a mazací film a odrážajú sa od povrchu oceľovej gule. Svetelné vlny sa lámu v mazacom filme, čím sú viditeľné farebné interferenčné prúžky. Vlnová dĺžka svetla sa zvyšuje alebo znižuje s premenlivou hrúbkou mazacieho filmu. Hrúbka mazacieho filmu sa určuje vizuálne pomocou farby vytvorených interferenčných prúžkov. Prítlačná sila sa meria snímačom sily.
Objednávacie číslo: 040.26002
Špecifikácia
- elasto-hydrodynamické správanie vrstvy mazacieho filmu medzi guľou a rotujúcou sklenenou doskou
- rýchla a jednoduchá montáž experimentálnej jednotky na rám pohonnej jednotky
- určiť hrúbku mazacieho filmu optickou interferenciou
- sklenená doska je poháňaná upínacou spojkou medzi pohonnou jednotkou a prevodovkou
- kalená oceľová guľa, leštená
- otočná planparalelná sklenená doska s dielektrickým povlakom
- trvalé zaťaženie gule cez rameno páky
- zaťaženie merané snímačom sily
- zobrazenia sily a rýchlosti a nastavenia rýchlosti na pohonnej jednotke
Technické dáta
Načítať aplikačné zariadenie
- max. zaťaženie: 150N
- pomer ramena páky: 3:1
Sphere
- priemer: 25,4 mm
- kalená oceľ, leštená
Sklenený tanier
- priemer: 150mm, planparalelné
- povlak: BK 7, dielektrikum, R=30%
Mikroskop
- zväčšenie: x50
- halogénová žiarovka: 10W
Snímač sily: 0…50N
Rozmery a hmotnosť
DxŠxV: 350x250x550 mm
Hmotnosť: cca. 8 kg
Objednávacie číslo: 040.26002
![TM 260 Pohonná jednotka pre tribologické vyšetrovanie](/images/datasheet/1395/TM-260.02-TM-260-Drive-unit-for-tribological-investigations-products_list_small-gunt-1395-foto_totale.jpg)
![](/images/datasheet/1395/TM-260.02-Elasto-hydrodynamic-behaviour-products_list_small-gunt-1395-foto_totale.jpg)

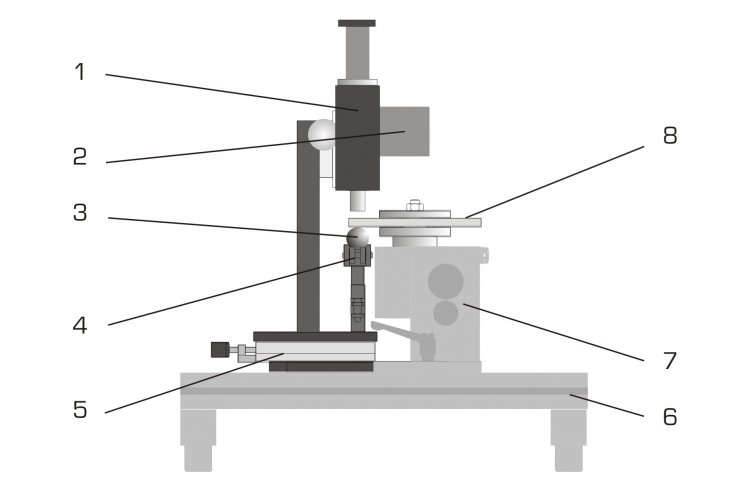

![1 mikroskop s odrazeným svetlom, 2 halogénové žiarovky, 3 oceľové gule, 4 zariadenia na aplikáciu záťaže, 5 krížový stôl, 6 rámček TM 260, 7 pohonná jednotka od TM 260, 8 sklenených platní](/images/datasheet/1395/TM-260.02-Elasto-hydrodynamic-behaviour-products_list_small-gunt-1395-zeichnung.jpg)

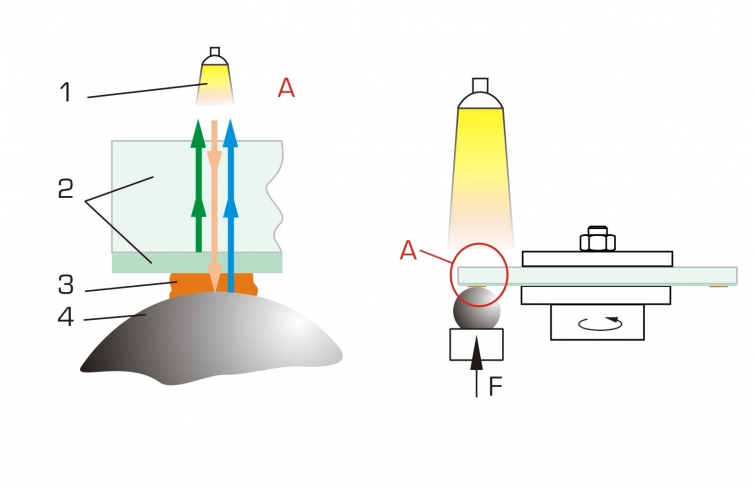

![Stanovte hrúbku mazacieho filmu optickou interferenciou: 1 halogénová žiarovka, 2 sklenená doska s dielektrickým povlakom, 3 mazací film, 4 oceľové gule; šípky oranžová: dopadajúce svetlo, zelená: dielektrický povlak odráža 30 % svetla, modrá: oceľová guľa odráža zostávajúce svetlo](/images/datasheet/1395/TM-260.02-Elasto-hydrodynamic-behaviour-products_list_small-gunt-1395-zeichnung_einzelheit_1.jpg)

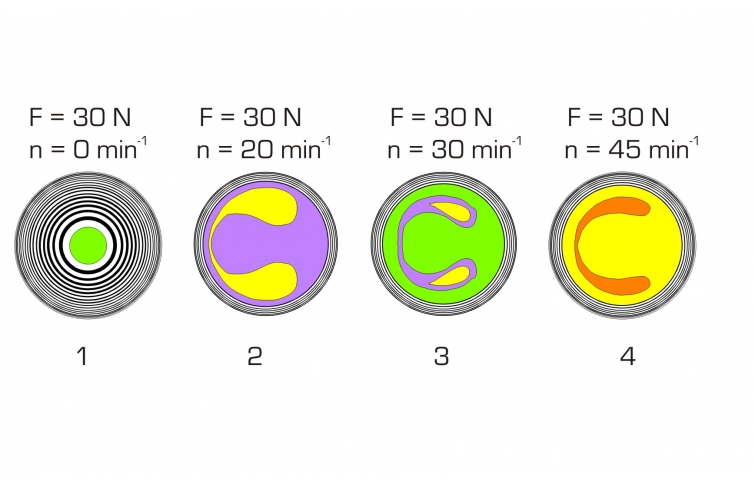

![Vplyv hrúbky mazacieho filmu na rýchlosť: 1 statický prípad, 2 až 4 zväčšenie šírky mazacieho filmu (mazací olej ISO VG 100)](/images/datasheet/1395/TM-260.02-Elasto-hydrodynamic-behaviour-products_list_small-gunt-1395-zeichnung_einzelheit_2.jpg)
