TM 260.05 Dynamické trenie medzi valcovým čapom a valcom

TM 260.05 Dynamické trenie medzi valcovým čapom a valcom

  • spolu s pohonnou jednotkou
    • trecie sily v rôznych trecích pároch a zaťaženiach
    • trecie sily s rôznym mazaním
    • trecie sily pri rôznych relatívnych rýchlostiach trecích partnerov
    • opotrebovanie pri rôznych parametroch trenia

1 experimentálna jednotka
1 valček
1 sada valcových kolíkov
1 sada závaží
1 sada inštruktážneho materiálu

  • trecie sily medzi dvoma klznými trecími pármi
  • vyšetrenie opotrebovania
  • možné použitie rôznych mazív

požadovaný

TM 260 Pohonná jednotka pre tribologické vyšetrovanie

V ložiskovej a pohonnej technike dochádza k dynamickému treniu v klzných a valivých bodoch, čo vedie k stratám výkonu v technických systémoch. Dynamické trenie sa rozlišuje na klzné, valivé a otočné trenie. Pri dynamickom trení dochádza k relatívnemu posunu medzi týmito dvoma telesami.

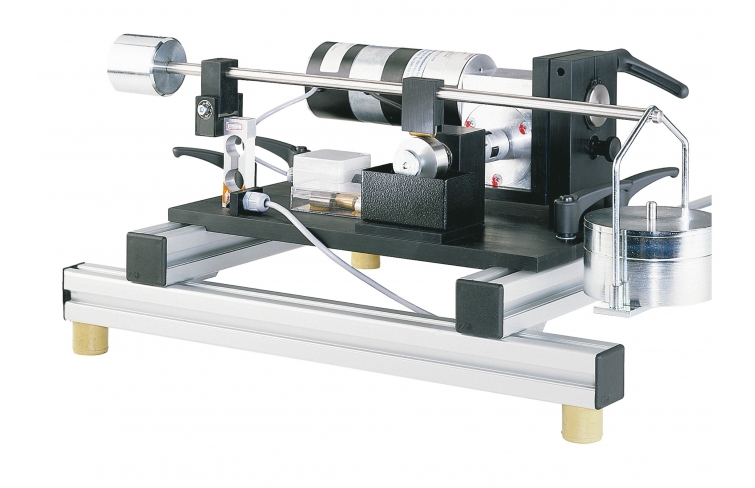

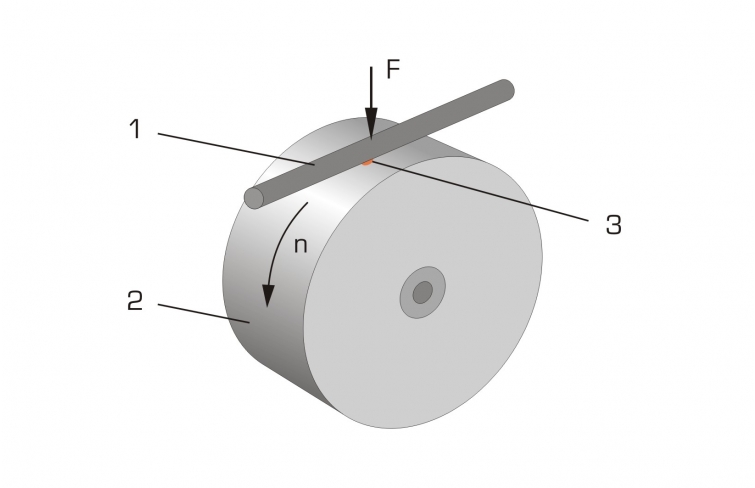

Tribologický systém v TM 260.05 umožňuje jasné zobrazenie dynamického trenia a analýzu trecích síl. Experimentálna jednotka obsahuje pevný valcový čap, ktorý je radiálne pritlačený proti rotujúcemu valcu ako trecia dvojica. Medzi trecími partnermi je bodový kontakt. Prítlačnú silu medzi trecími partnermi je možné nastavovať pomocou páky postupne až do maximálne 80 N. Experimentálna jednotka obsahuje nádrž, ktorá dodáva mazivo.
Je možné študovať rôzne podmienky mazania, ako je suché trenie, mazanie vodou alebo olejom. Valcové čapy vyrobené z rôznych materiálov sú súčasťou dodávky na štúdium rôznych trecích párov.

Na vykonávanie experimentov je potrebná pohonná jednotka TM 260 . Experimentálna jednotka sa rýchlo a jednoducho namontuje na rám pohonnej jednotky pomocou rýchloupínacích skľučovadiel. Valec je poháňaný upínacou spojkou medzi pohonnou jednotkou a prevodovkou. Displej a riadiaca jednotka pohonnej jednotky zobrazuje treciu silu a rýchlosť a umožňuje plynulé nastavenie rýchlosti.

Trecia sila a koeficient trenia sa dajú určiť experimentálne. Trecie sily sú merané snímačom sily.

Objednávacie číslo: 040.26005

Špecifikácia

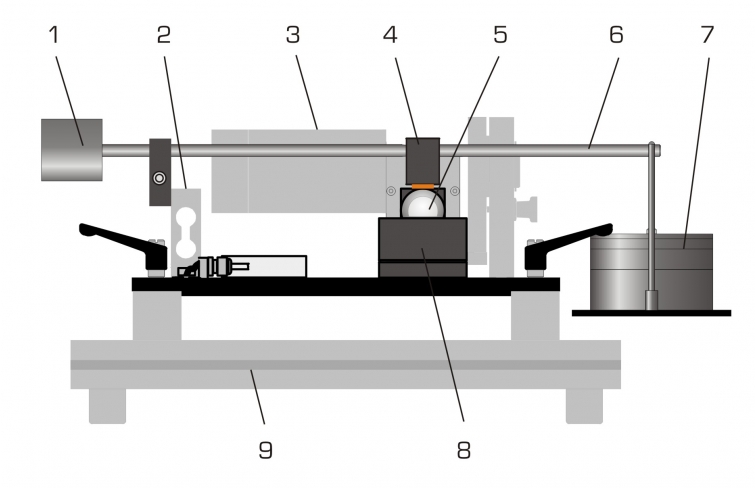

  1. trecie sily vo valcovom čape a valčeku, ktoré sa posúvajú po sebe (bodový kontakt)
  2. rýchla a jednoduchá montáž experimentálnej jednotky na rám pohonnej jednotky
  3. otočný valec vyrobený z tvrdenej a brúsenej nehrdzavejúcej ocele
  4. valec je poháňaný upínacou spojkou medzi pohonnou jednotkou a prevodovkou
  5. pevný cylindrický čap vyrobený z rôznych materiálov: hliník, mosadz alebo oceľ
  6. zaťaženie valcového čapu cez rameno páky a stupňovité závažia
  7. použitie rôznych mazív, napr. oleja alebo vody
  8. trecia sila meraná snímačom sily
  9. zobrazenia sily a rýchlosti a nastavenia rýchlosti na pohonnej jednotke
Technické dáta

Načítať aplikačné zariadenie

  • max. zaťaženie: 80N
  • pomer ramena páky: 2:1

Valček

  • Ø = 40 mm
  • tvrdená nehrdzavejúca oceľ, brúsená

Valcový kolík, ØxV: 10x20mm

  • 3x hliník
  • 6x mosadz
  • 6x oceľ

Silový snímač pre treciu silu

  • 0…50N

Závažia

  • 1x 5N (záves)
  • 1x 20N
  • 1x 10N
  • 1x 5N

Rozmery a hmotnosť

DxŠxV: 590x180x160 mm
Hmotnosť: cca. 8 kg

Objednávacie číslo: 040.26005
