WL 205 Krivka tlaku pár vody

  • zaznamenávanie krivky tlaku pary vody
  • prezentácia vzťahu medzi tlakom a teplotou v uzavretom systéme
  • meranie teploty a tlaku

1 experimentálna jednotka
1 lievik
1 sada nástrojov
1 sada inštruktážneho materiálu
1 softvér GUNT + kábel USB

  • zaznamenávanie krivky tlaku pary vody
  • tlak nasýtenia vodnej pary v závislosti od teploty
  • softvérovo podporované experimenty a hodnotenia

voliteľné

WP 300.09 Laboratórny vozík

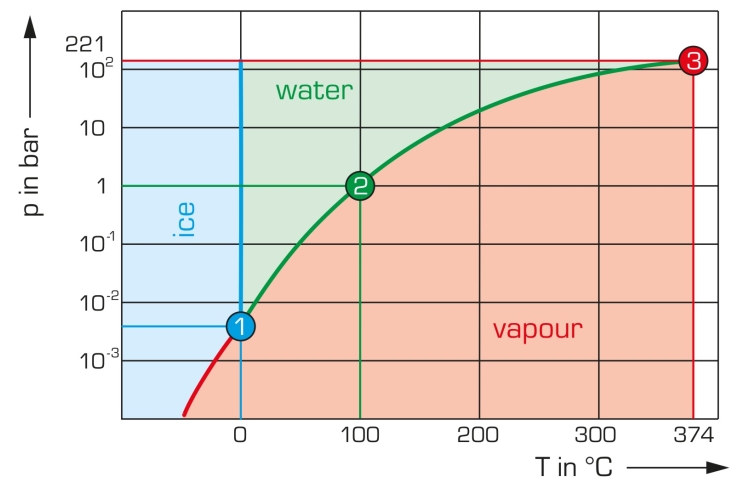

V uzavretom systéme naplnenom tekutinou nastáva termodynamická rovnováha medzi tekutinou a jej odparenou fázou. Prevládajúci tlak sa nazýva tlak pár. Je špecifická pre látku a závisí od teploty.

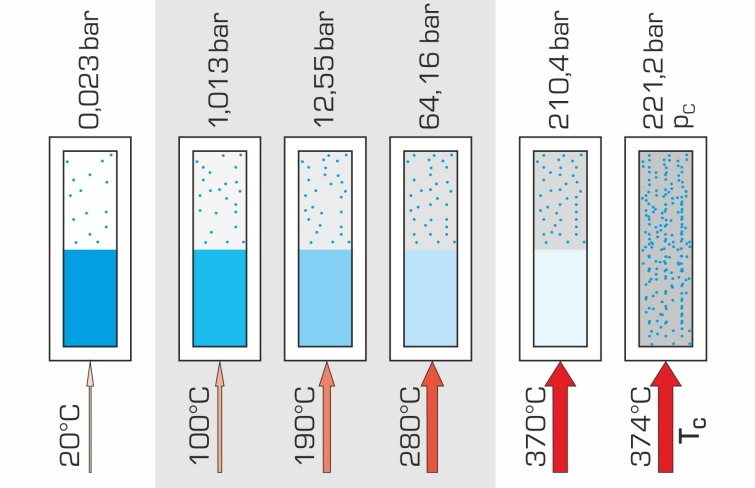

Keď sa kvapalina zahrieva v uzavretej nádrži, tlak sa zvyšuje so zvyšujúcou sa teplotou. Teoreticky je zvýšenie tlaku možné až do kritického bodu, pri ktorom sú hustoty kvapalnej a plynnej fázy rovnaké. Kvapalina a para sa potom už od seba nedajú rozlíšiť. Tieto poznatky sú aplikované v praxi v procesnej technológii pre lyofilizáciu alebo tlakové varenie.

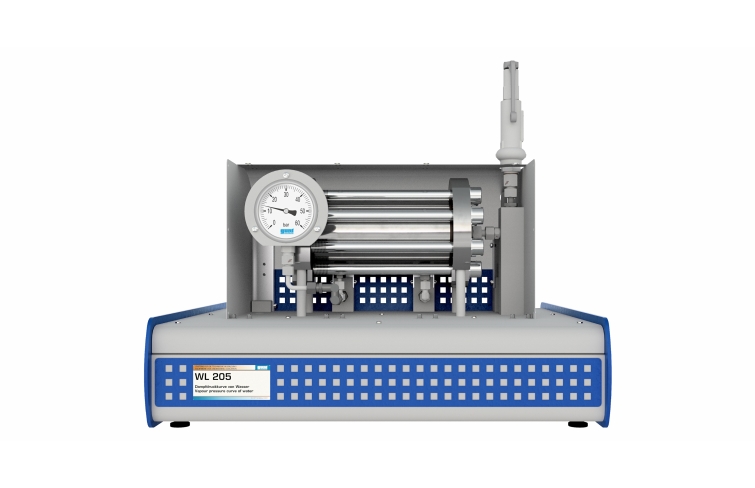

Experimentálna jednotka WL 205 môže byť použitá na demonštráciu vzťahu medzi tlakom a teplotou vody jednoduchým spôsobom. Na zaznamenanie krivky tlaku pár sú možné teploty až do 280 °C. Tlak je možné nepretržite monitorovať pomocou manometra s Bourdonovou trubicou.

Obmedzovač teploty a poistný ventil sú namontované ako bezpečnostné zariadenia a chránia systém pred pretlakom.

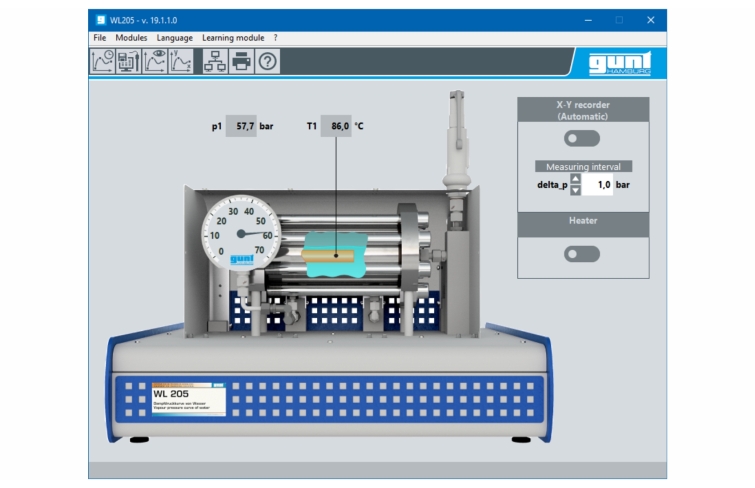

Namerané teploty a tlaky sa zaznamenávajú, prenášajú do softvéru a zobrazujú. Softvér GUNT WL 205 ponúka všetky výhody softvérovo podporovaného experimentálneho postupu a analýzy.

Objednávacie číslo: 060.20500

Špecifikácia

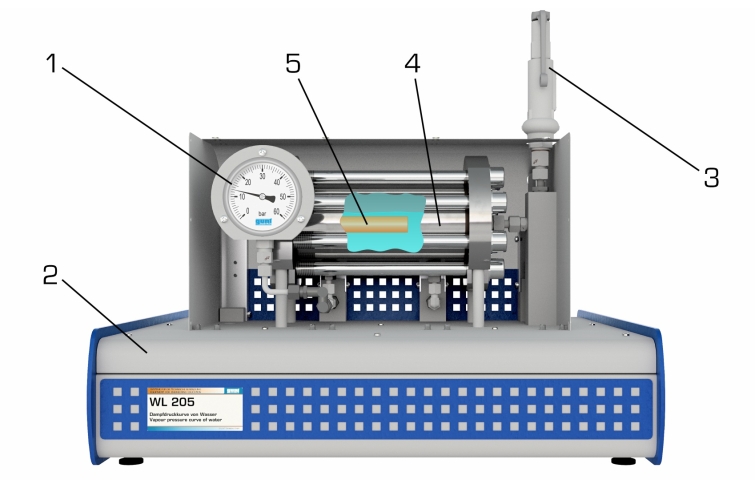

  1. meranie krivky tlaku pary pre nasýtenú paru
  2. tlakový kotol s izolačným plášťom
  3. obmedzovač teploty a poistný ventil chránia pred pretlakom v systéme
  4. Tlakomer s Bourdonovou trubicou na indikáciu tlaku
  5. zobrazenie teplôt a tlakov v
    softvér
  6. Softvér GUNT cez USB pod Windows 10
Technické dáta

Tlakomer s Bourdonovou trubicou: 0…160 bar
Obmedzovač teploty: 280°C
Poistný ventil: 70 bar
Výkon ohrievača: 1,8 kW
Bojler, nerezový: 1,2L


Meracie rozsahy
  • teplota: 0…300°C
  • tlak: 0…160 bar

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 590x670x600 mm
Hmotnosť: cca. 56 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 060.20500
