HM 287 Experimenty s axiálnou turbínou

HM 287 Experimenty s axiálnou turbínou

  • názorný model axiálnej turbíny
  • priehľadný kryt turbíny
  • nastaviteľná brzda na vírivý prúd bez opotrebovania ako záťaž turbíny

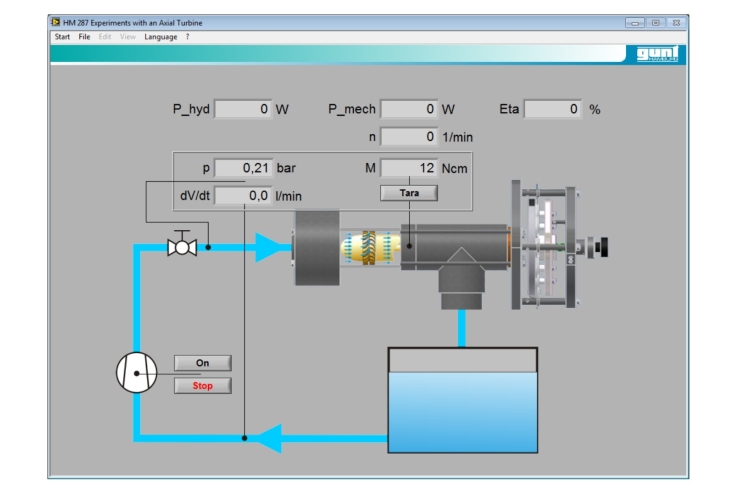

  • Softvér GUNT na zber dát, vizualizáciu a obsluhu
  • súčasť stroja na fluidnú energiu GUNT Labline
  • princíp činnosti axiálnej turbíny
  • určenie výkonu
  • určenie účinnosti
  • zaznamenávanie charakteristickej krivky
  • porovnanie experimentu a výpočtu

1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

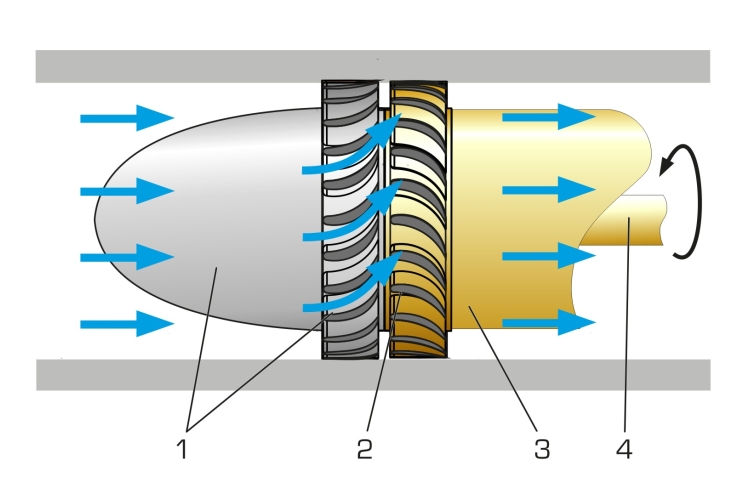

Axiálna turbína pracuje ako reakčná turbína používaná v plynových a parných turbínach. Voda preteká statorom, kde sa vychyľuje a urýchľuje. Potom voda dopadá na lopatky, kde dodáva kinetickú energiu a tlakovú energiu a uvádza rotor do pohybu. Tlak vody neustále klesá od vstupu k výstupu.

Trenažér poskytuje základné experimenty na spoznanie prevádzkového správania a najdôležitejších charakteristických premenných axiálnych turbín.

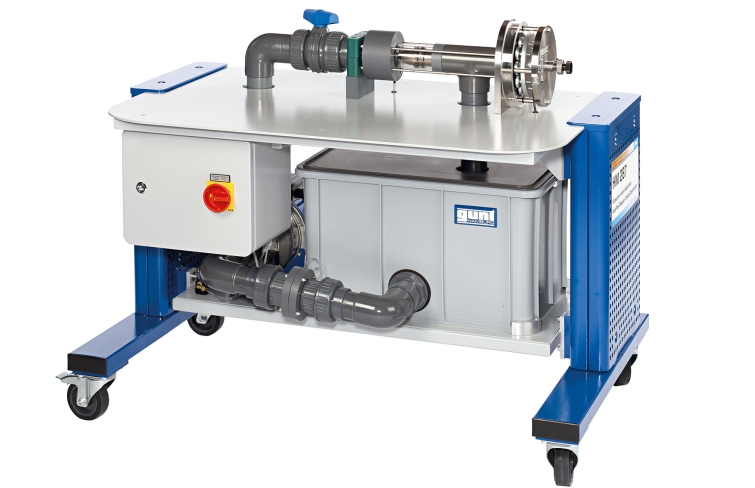

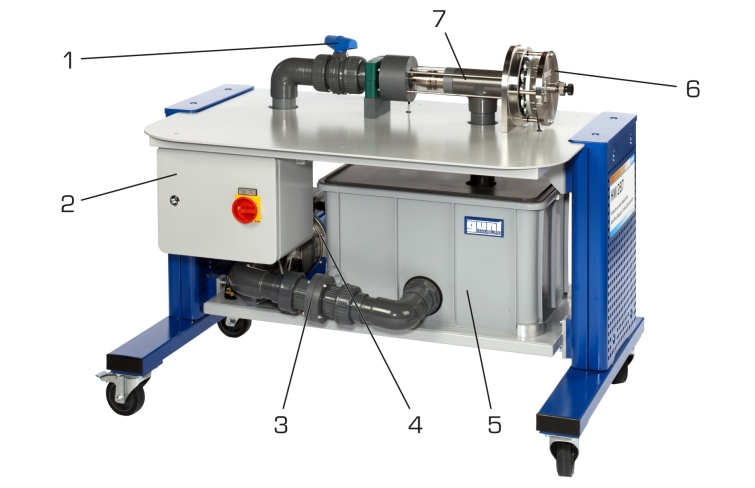

HM 287 sa vyznačuje uzavretým vodným okruhom s axiálnou turbínou, odstredivým čerpadlom a nádržou na vodu. Stator a rotor turbíny sú uložené v priehľadnom kryte a je možné ich pozorovať počas prevádzky. Nakladacie zariadenie je mimo krytu. Brzda na vírivý prúd vytvára definované zaťaženie. Brzda na vírivý prúd je špeciálne vyvinutá spoločnosťou GUNT . Neopotrebuje sa a dá sa jemne oprášiť. Prietok sa nastavuje pomocou ventilu.

Trenažér je vybavený snímačom tlaku (vstup do turbíny). Krútiaci moment produkovaný turbínou sa určuje pomocou elektronického snímača sily. Rýchlosť sa meria optickým snímačom rýchlosti. Prietok je určený clonou s meraním diferenčného tlaku. Mikroprocesorová meracia technika je dobre chránená v kryte. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.

Všetky výhody softvérovo podporovaných experimentov s prevádzkou a vyhodnocovaním ponúka softvér GUNT a mikroprocesor.

Objednávacie číslo: 070.28700

Špecifikácia
  1. fungovanie a prevádzkové správanie axiálnej turbíny
  2. uzavretý vodný okruh obsahuje axiálnu turbínu, čerpadlo a nádrž na vodu
  3. priehľadné puzdro na pozorovanie statora a rotora
  4. zaťaženie turbíny pomocou neopotrebiteľnej a nastaviteľnej brzdy na báze vírivých prúdov
  5. ventil na nastavenie objemového prietoku
  6. snímač sily na určenie krútiaceho momentu na hriadeli turbíny
  7. meranie otáčok turbíny optickým snímačom otáčok
  8. meranie tlaku na vstupnej strane
  9. stanovenie objemového prietoku pomocou merania diferenčného tlaku cez meraciu clonu
  10. vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
  11. zobrazovanie a vyhodnocovanie nameraných hodnôt ako aj obsluha jednotky prostredníctvom softvéru
  12. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta

Axiálna turbína

  • výstupný výkon: cca. 130 W pri 350 0 min -1
  • rotor, vonkajší priemer: 50 mm
  • dĺžka čepele: 5 mm

Pumpa

  • príkon: 1,02kW
  • max. prietok: cca. 375 l/min
  • max. výška hlavy: 13,7m

Merací otvor

  • priemer: 44mm
  • snímač diferenčného tlaku: 0…0,1 bar


Meracie rozsahy
  • prietok: 500L/min
  • tlak (vstup): 0…5bar
  • krútiaci moment: 0…2 Nm

230V, 50Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1200x800x950 mm
Hmotnosť: cca. 135 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 070.28700
