HM 288 Experimenty s reakčnou turbínou
- názorný model vodnej turbíny podľa reakčného princípu
- nastaviteľná brzda na vírivý prúd bez opotrebovania ako záťaž turbíny
- Softvér GUNT na zber dát, vizualizáciu a obsluhu
- súčasť stroja na fluidnú energiu GUNT Labline
- princíp činnosti reakčnej turbíny
- charakteristické krivky pri konštantnej hlave
- vzťah medzi krútiacim momentom a rýchlosťou
- účinnosť závislá od rýchlosti
- prietok v závislosti od rýchlosti
- hydraulický výkon a mechanický výkon v závislosti od rýchlosti
- vyhodnotenie nameraných hodnôt a charakteristík na základe teórie
1 experimentálna jednotka
1 sada inštruktážneho materiálu
požadovaný
HM 290 Základná jednotka pre turbíny
Pre reakčné turbíny je charakteristická premena tlakovej energie na kinetickú energiu v rotore.
Experimentálna jednotka je umiestnená na základnej jednotke HM 290 . Tieto dva bloky spolu poskytujú základné experimenty na spoznanie prevádzkového správania a najdôležitejších charakteristických premenných reakčných turbín.

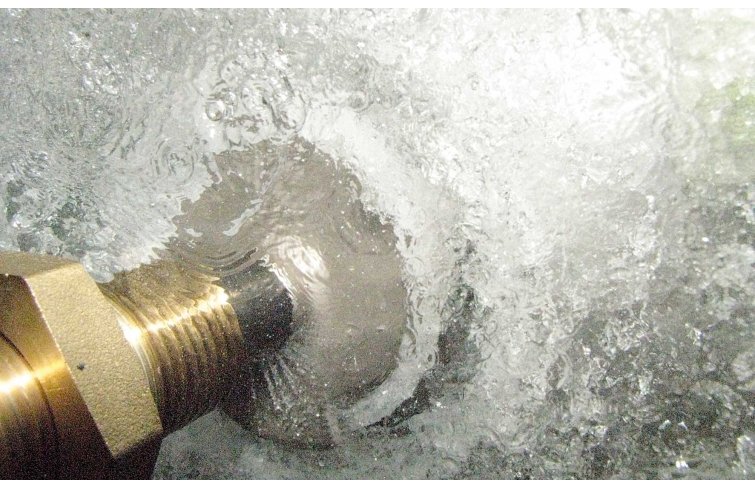

Vodný prúd vypúšťaný z rotora, ktorý poháňa turbínu podľa reakčného princípu, je možné pozorovať počas prevádzky. To uľahčuje pochopenie princípu činnosti a základných zákonov (napr. hybnosť).

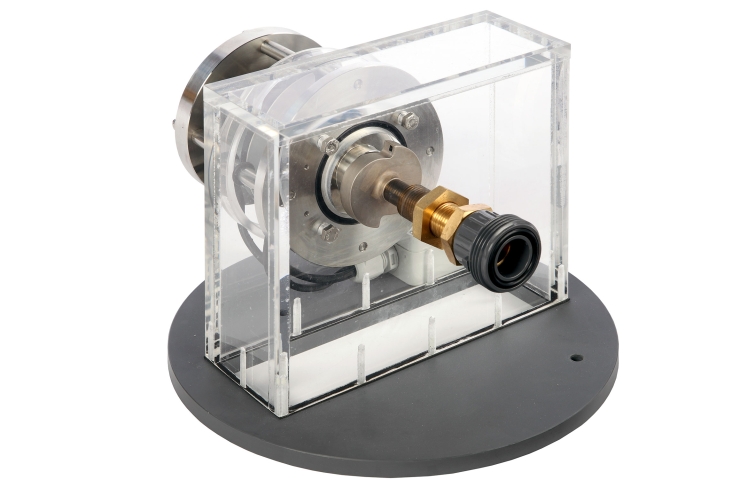

HM 288 pozostáva z rotora namontovaného v priehľadnom kryte a nakladacieho zariadenia mimo krytu. Brzda na vírivý prúd vytvára definované zaťaženie. Brzda na vírivý prúd je špeciálne vyvinutá spoločnosťou GUNT . Neopotrebuje sa a dá sa jemne oprášiť.
Krútiaci moment dodávaný turbínou sa určuje pomocou elektronického snímača sily. Rýchlosť sa meria optickým snímačom rýchlosti. Namerané hodnoty sa prenášajú do základnej jednotky HM 290 .
Prívod vody a meranie prietoku sú realizované pomocou základnej jednotky HM 290 . Ovládanie tlaku zahrnuté v HM 290 umožňuje zaznamenávanie charakteristík pri konštantnej výške.
Všetky výhody softvérovo podporovaných experimentov a vyhodnocovania ponúka softvér GUNT v HM 290 .
Objednávacie číslo: 070.28800
Špecifikácia
- turbínu umiestniť na základnú jednotku HM 290
- fungovanie a prevádzkové správanie reakčnej turbíny
- priehľadné puzdro na sledovanie vypúšťaného prúdu vody
- konštantný tlak turbíny v praxi predstavuje spád a nastavuje sa cez HM 290
- zaťaženie turbíny pomocou neopotrebiteľnej a nastaviteľnej brzdy na báze vírivých prúdov
- snímač sily na určenie krútiaceho momentu na hriadeli turbíny
- optický snímač rýchlosti na meranie otáčok turbíny
- zásobovanie vodou, meranie prietoku a softvérový zber dát a prevádzka špecifický pre jednotku cez HM 290
Technické dáta
Turbína
- výstupný výkon: cca. 60W pri 800 0min -1
- priemer rotora: 50 mm
Meracie rozsahy
- krútiaci moment: 0…0,5 Nm
- rýchlosť: 0…20000 min -1
Rozmery a hmotnosť
DxŠxV: 360x250x180 mm
Hmotnosť: cca. 5 kg
Objednávacie číslo: 070.28800
![Turbíny](/images/wissen_thumbs/184_en-GB.jpg)
![Vodné turbíny](/images/wissen_thumbs/195_en-GB.jpg)
![GUNT Labline behové kvapalinové stroje](/images/wissen_thumbs/99_en-GB.jpg)
![Labline stroje na energiu tekutín](/images/wissen_thumbs/359_en-GB.jpg)
![Návrh laboratória tekutých strojov](/images/wissen_thumbs/260_en-GB.jpg)
![](/images/datasheet/847/HM-288-Experiments-with-a-reaction-turbine-products_list_small-gunt-847-add_1.jpg)

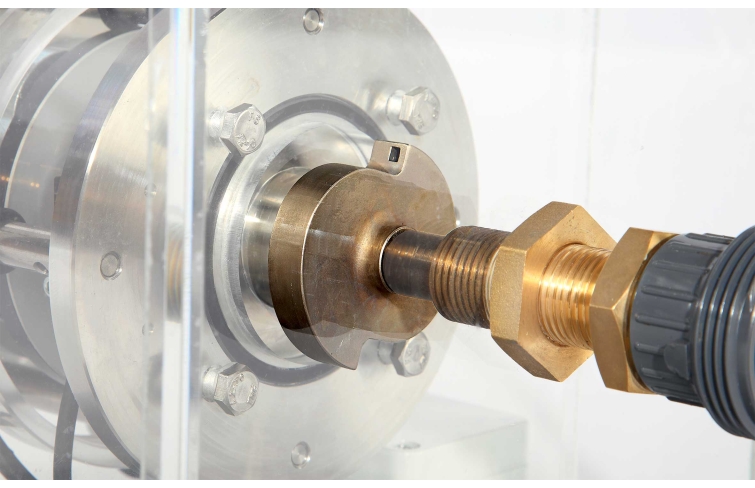

![](/images/datasheet/847/HM-288-Experiments-with-a-reaction-turbine-products_list_small-gunt-847-add_2.jpg)
![](/images/datasheet/847/HM-288-Experiments-with-a-reaction-turbine-products_list_small-gunt-847-add_3.jpg)
![HM 290 Základná jednotka pre turbíny](/images/datasheet/847/HM-288-HM-290-Base-unit-for-turbines-products_list_small-gunt-847-foto_totale.jpg)

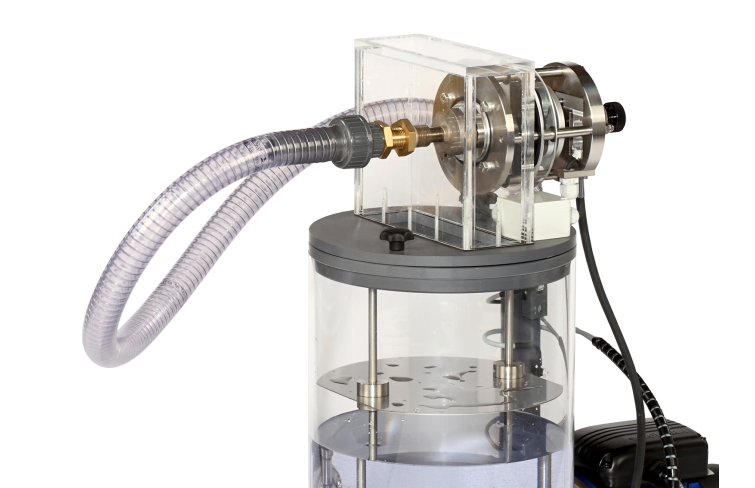

![Obrázok zobrazuje HM 288 v hornej časti nádrže na vodu v HM 290.](/images/datasheet/847/HM-288-Experiments-with-a-reaction-turbine-products_list_small-gunt-847-foto_totale.jpg)

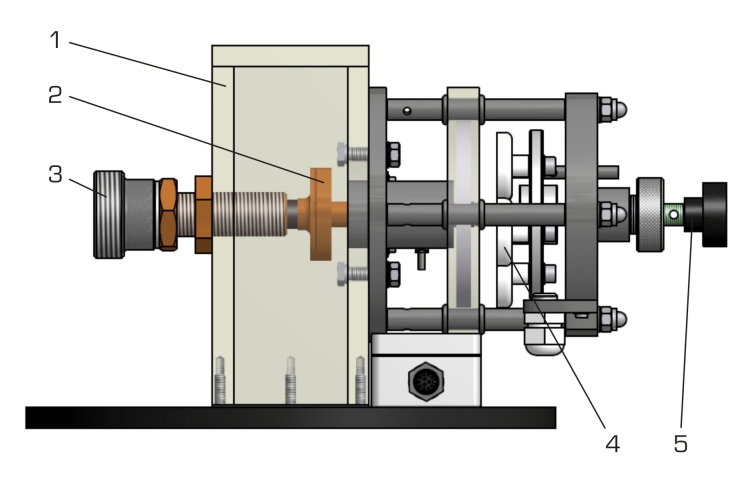

![1 priehľadné puzdro, 2 rotor, 3 prívod vody, 4 brzda na vírivý prúd, 5 nastavenie brzdy na vírivý prúd](/images/datasheet/847/HM-288-Experiments-with-a-reaction-turbine-products_list_small-gunt-847-zeichnung.jpg)

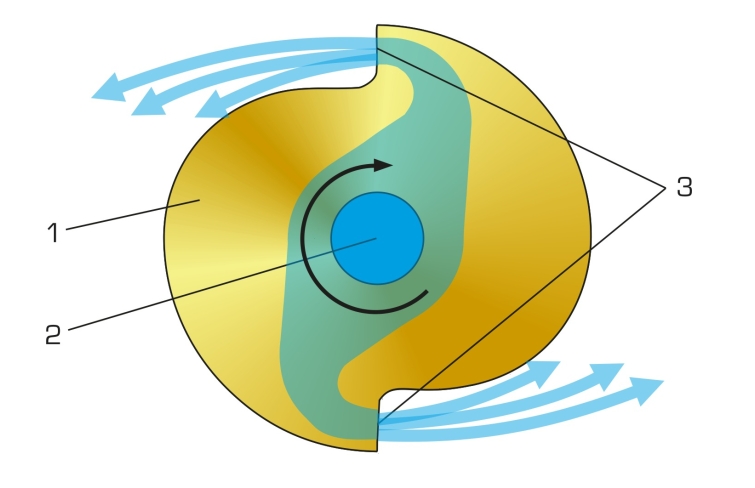

![Princíp činnosti reakčnej turbíny 1 rotor, 2 prívod vody cez náboj, 3 výstup vody cez tangenciálne dýzy](/images/datasheet/847/HM-288-Experiments-with-a-reaction-turbine-products_list_small-gunt-847-zeichnung_einzelheit_1.jpg)

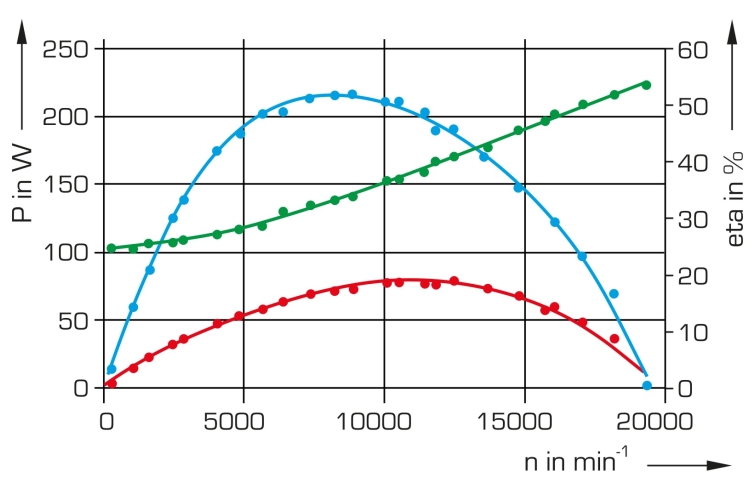

![Charakteristické krivky reakčnej turbíny v závislosti od otáčok červená: mechanický výkon Pmech, modrá: účinnosť, zelená: hydraulický výkon Phydr; P výkon, eta účinnosť, n rýchlosť](/images/datasheet/847/HM-288-Experiments-with-a-reaction-turbine-products_list_small-gunt-847-zeichnung_einzelheit_2.jpg)
