HM 291 Akčná turbína, experimenty
- názorný model axiálnej konštantnej tlakovej turbíny
- nastaviteľná brzda na vírivý prúd bez opotrebovania ako záťaž turbíny
- Softvér GUNT na zber dát, vizualizáciu a obsluhu
- súčasť stroja na fluidnú energiu GUNT Labline
- princíp činnosti akčnej turbíny
- charakteristické krivky pri konštantnej hlave
- vzťah medzi krútiacim momentom a rýchlosťou
- účinnosť závislá od rýchlosti
- prietok v závislosti od rýchlosti
- hydraulický výkon a mechanický výkon v závislosti od rýchlosti
- vyhodnotenie nameraných hodnôt a charakteristík na základe teórie
- správanie pri čiastočnom zaťažení s riadením počtu trysiek v porovnaní s riadením škrtiacej klapky
1 experimentálna jednotka
1 sada inštruktážneho materiálu
požadovaný
HM 290 Základná jednotka pre turbíny
Akčné turbíny pracujú na princípe rovnotlaku. Statické tlaky na vstupe a výstupe rotora sú rovnaké.
Experimentálna jednotka je umiestnená na základnej jednotke HM 290 . Tieto dve jednotky spolu poskytujú základné experimenty na spoznanie prevádzkového správania a najdôležitejších charakteristických premenných akčných turbín.
Vodné lúče vychádzajú vysokou rýchlosťou zo štyroch dýz rozvádzača. Prúdy vody sa v rotore odchyľujú a uvádzajú ho do pohybu. Je možné pozorovať axiálne vypúšťanú vodu z rotora.
HM 291 pozostáva z rotora uloženého v priehľadnom kryte, rozdeľovača so štyrmi dýzami a plniaceho zariadenia mimo krytu. Počet aktívnych trysiek je možné nastaviť pomocou ventilov. Brzda na vírivý prúd vytvára definované zaťaženie. Brzda na vírivý prúd je špeciálne vyvinutá spoločnosťou GUNT . Neopotrebuje sa a dá sa jemne oprášiť.
Krútiaci moment dodávaný turbínou sa určuje pomocou elektronického snímača sily. Rýchlosť sa meria optickým snímačom rýchlosti. Namerané hodnoty sa prenášajú do základnej jednotky HM 290 .
Prívod vody a meranie prietoku sú realizované pomocou základnej jednotky HM 290 . Ovládanie tlaku zahrnuté v HM 290 umožňuje zaznamenávanie charakteristík pri konštantnej výške.
Všetky výhody softvérovo podporovaných experimentov a vyhodnocovania ponúka softvér GUNT v HM 290 .
Objednávacie číslo: 070.29100
Špecifikácia
- turbínu umiestniť na základnú jednotku HM 290
- fungovanie a prevádzkové správanie akčnej turbíny
- priehľadné puzdro na pozorovanie rotora
- rozvádzač so 4 dýzami, aktívne dýzy nastaviteľné ventilmi
- konštantný tlak turbíny v praxi predstavuje spád a nastavuje sa cez HM 290
- zaťaženie turbíny pomocou neopotrebiteľnej a nastaviteľnej brzdy na báze vírivých prúdov
- snímač sily na určenie krútiaceho momentu na hriadeli turbíny
- optický snímač rýchlosti na meranie otáčok turbíny
- zásobovanie vodou, meranie prietoku a softvérový zber dát a prevádzka špecifický pre jednotku cez HM 290
Technické dáta
Turbína
- výstupný výkon: cca. 28W pri 360 0min -1
- priemer rotora: 50 mm
Meracie rozsahy
- krútiaci moment: 0…0,5 Nm
- rýchlosť: 0…9000 min -1
Rozmery a hmotnosť
DxŠxV: 420x320x180 mm
Hmotnosť: cca. 7 kg
Objednávacie číslo: 070.29100
![Turbíny](/images/wissen_thumbs/184_en-GB.jpg)
![Vodné turbíny](/images/wissen_thumbs/195_en-GB.jpg)
![GUNT Labline beh kvapalinové stroje](/images/wissen_thumbs/99_en-GB.jpg)
![Labline stroje na energiu tekutín](/images/wissen_thumbs/359_en-GB.jpg)
![Návrh laboratória tekutých strojov](/images/wissen_thumbs/260_en-GB.jpg)

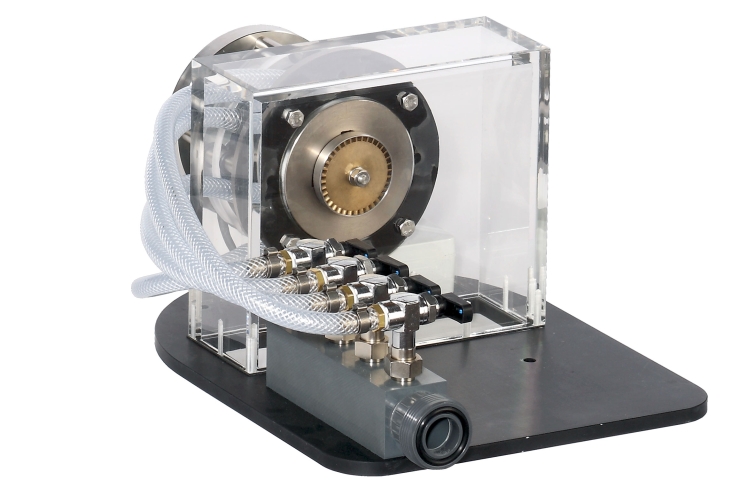

![](/images/datasheet/850/HM-291-Experiments-with-an-action-turbine-products_list_small-gunt-850-add_1.jpg)

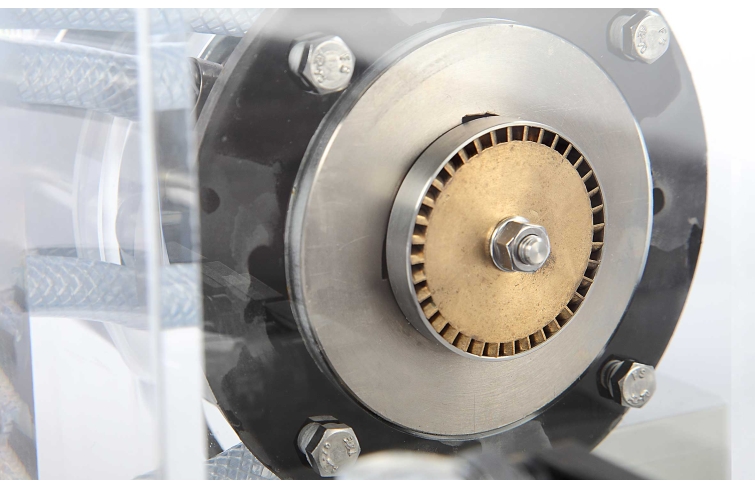

![](/images/datasheet/850/HM-291-Experiments-with-an-action-turbine-products_list_small-gunt-850-add_2.jpg)
![HM 290 Základná jednotka pre turbíny](/images/datasheet/850/HM-291-HM-290-Base-unit-for-turbines-products_list_small-gunt-850-foto_totale.jpg)

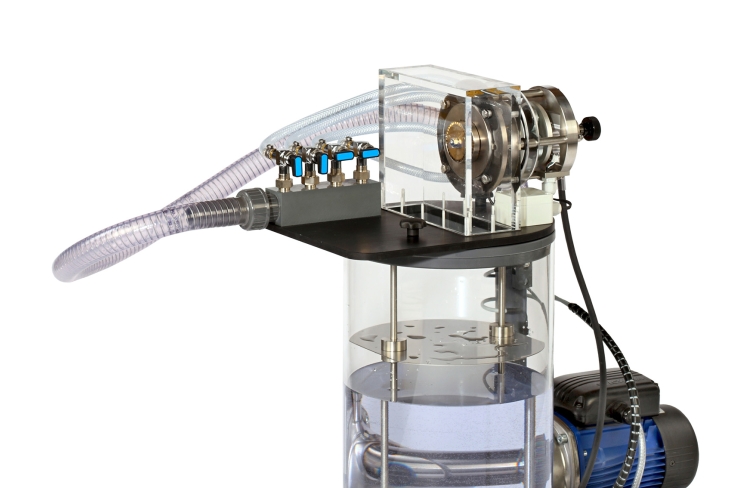

![Obrázok zobrazuje HM 291 v hornej časti nádrže na vodu v HM 290.](/images/datasheet/850/HM-291-Experiments-with-an-action-turbine-products_list_small-gunt-850-foto_totale.jpg)

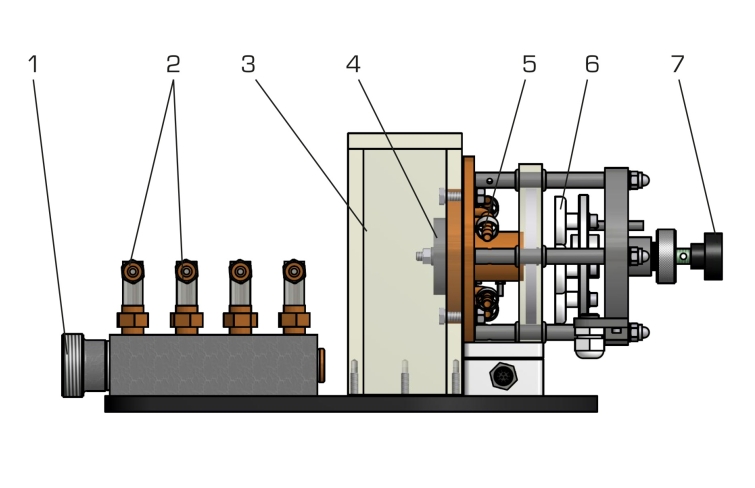

![1 prívod vody, 2 ventily dýz, 3 priehľadné puzdro, 4 rotor, 5 rozdeľovač so 4 dýzami, 6 brzda na vírivý prúd, 7 nastavenie brzdy na vírivý prúd](/images/datasheet/850/HM-291-Experiments-with-an-action-turbine-products_list_small-gunt-850-zeichnung.jpg)

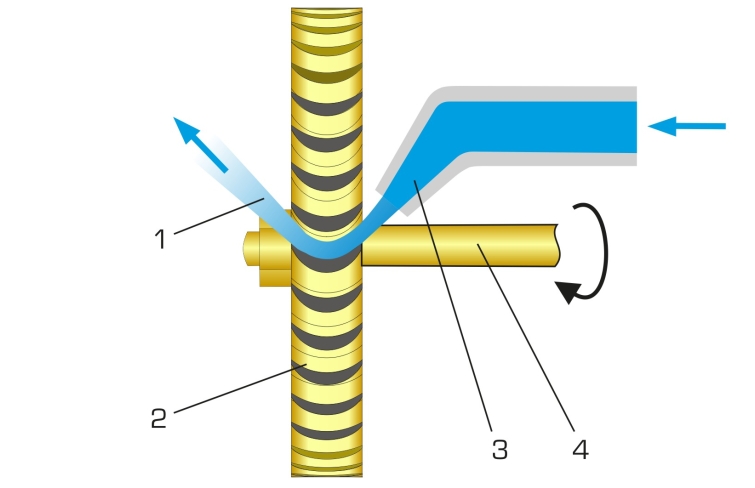

![Princíp činnosti akčnej turbíny 1 výstup vody, 2 rotor, 3 prívod vody zo štyroch trysiek, 4 hriadeľ turbíny](/images/datasheet/850/HM-291-Experiments-with-an-action-turbine-products_list_small-gunt-850-zeichnung_einzelheit_1.jpg)

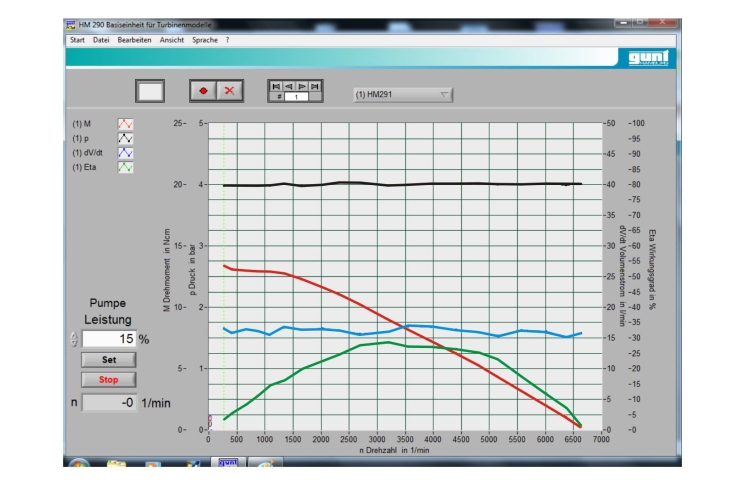

![Snímka obrazovky softvéru: charakteristické krivky akčnej turbíny v závislosti od rýchlosti](/images/datasheet/850/HM-291-Experiments-with-an-action-turbine-products_list_small-gunt-850-zeichnung_einzelheit_2.jpg)
