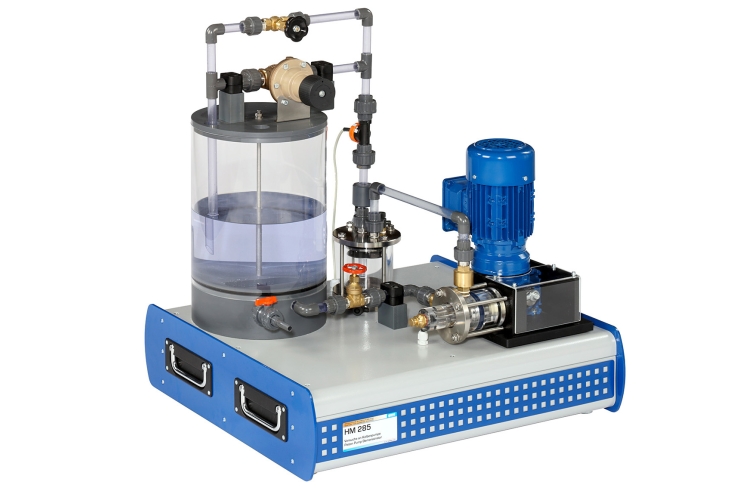

HM 285 Experimenty s piestovým čerpadlom

HM 285 Experimenty s piestovým čerpadlom

  • ilustračný model typického objemového čerpadla
  • uzavretý vodný okruh
  • Softvér GUNT na zber dát, vizualizáciu a obsluhu
  • súčasť stroja na fluidnú energiu GUNT Labline

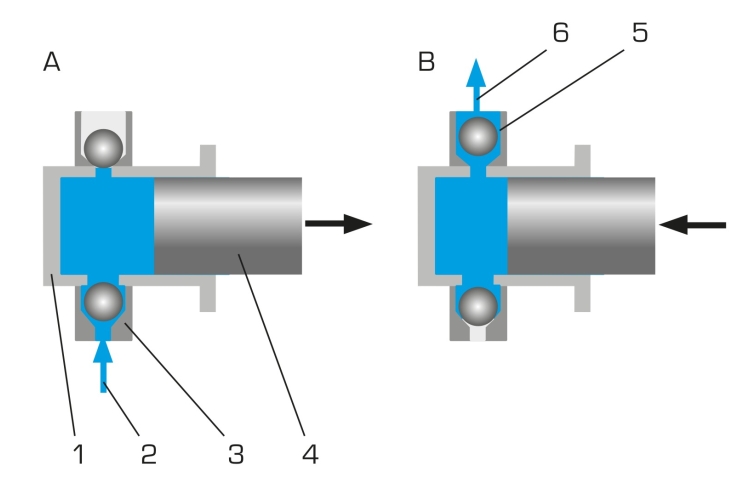

  • princíp činnosti piestového čerpadla
  • zaznamenávanie charakteristík čerpadla

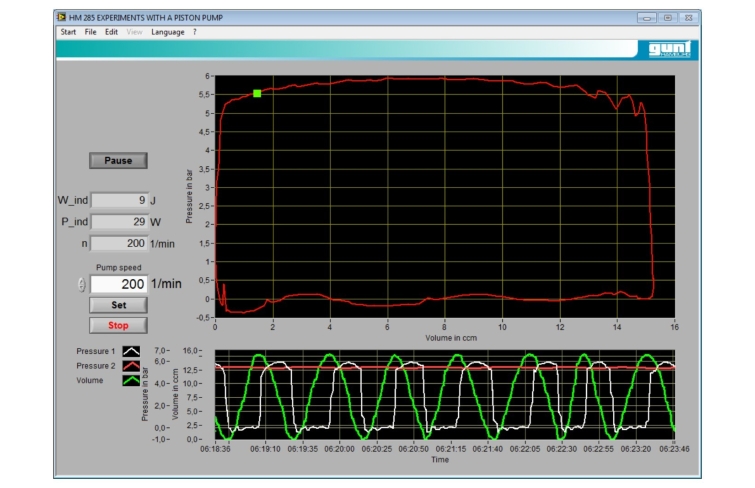

  • tlakové krivky dodávacieho tlaku a tlaku vo valci
  • vplyv tlmenia pulzácií
  • pV diagram
  • stanovenie efektívnosti

1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Piestové čerpadlá patria do skupiny objemových čerpadiel. Dopravujú médium vratným pohybom piestu v pracovnom priestore čerpadla, ktorý sa nazýva zdvih. Zdvih vytvára sanie, a teda vákuový efekt používaný na dodávanie vody. Piestové čerpadlá sa používajú pri vytváraní vysokého tlaku. Prietok piestových čerpadiel je nezávislý od dopravnej výšky a je určený iba rýchlosťou. Jeho dobrý sací výkon je vynikajúci.

Experimentálna jednotka poskytuje základné experimenty na spoznanie prevádzkového správania a dôležitých charakteristických veličín piestových čerpadiel.

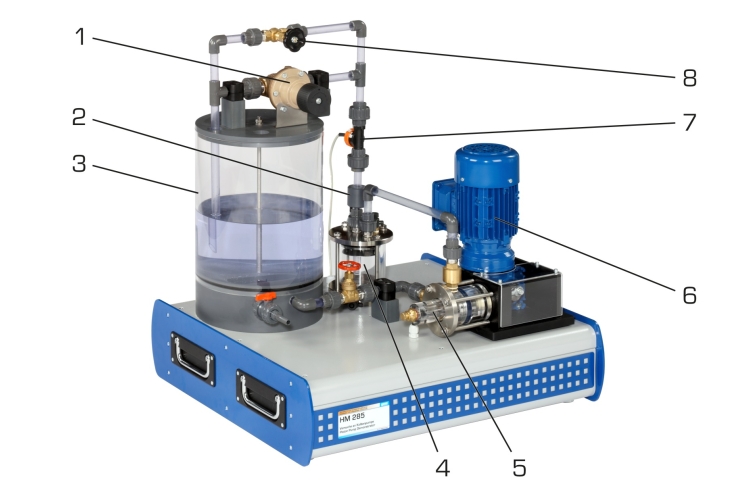

HM 285 sa vyznačuje uzavretým vodným okruhom s nádržou na vodu, piestovým čerpadlom s premenlivou rýchlosťou cez frekvenčný menič a vzduchovou nádobou. Piest čerpadla je namontovaný v priehľadnom kryte a je možné ho pozorovať počas prevádzky. Cyklus, ktorý prebieha (nasávanie a vypúšťanie vody), je možné jasne znázorniť v diagrame pV. Pulzujúca tlaková krivka čerpadla môže byť tlmená pomocou vzduchovej nádoby. Prietok a výška sa nastavujú pomocou ihlového ventilu a prepúšťacieho ventilu.

Experimentálna jednotka je vybavená snímačmi tlaku a prietoku. Jeden tlakový snímač meria tlak na výstupe z čerpadla, druhý meria tlak vo vnútri valca. Poloha piestnej tyče je meraná uhlovým snímačom. To umožňuje určiť objem valca. Mikroprocesorová meracia technika je dobre chránená v kryte. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.

Všetky výhody softvérovo podporovaných experimentov s prevádzkou a vyhodnocovaním ponúka softvér GUNT a mikroprocesor.

Objednávacie číslo: 070.28500

Špecifikácia
  1. fungovanie a prevádzkové správanie piestového čerpadla
  2. uzavretý vodný okruh obsahuje piestové čerpadlo s premenlivou rýchlosťou cez frekvenčný menič, priehľadnú nádrž na vodu a vzduchovú nádobu
  3. priehľadné puzdro na pozorovanie piestu čerpadla
  4. ihlový ventil na nastavenie prietoku
  5. prepúšťací ventil na nastavenie hlavy
  6. tlmenie pulzácií hlavy pomocou vzduchovej nádoby s odvzdušňovacím ventilom
  7. snímače tlaku na výstupe a vo valci čerpadla, prietoku a uhla kľuky
  8. vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
  9. zobrazovanie a vyhodnocovanie nameraných hodnôt ako aj obsluha jednotky prostredníctvom softvéru
  10. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta

Piestové čerpadlo

  • rýchlosť: 30…180min -1
  • max. prietok: 135L/h
  • max. hlava: 40m

Hnací motor

  • výkon: 180W

Prevodový pomer: i=7,5
Prepúšťací ventil: 0,2…2bar


Meracie rozsahy
  • tlak (valec): 0…5 bar
  • tlak (výstup): 0…5bar
  • uhol kľuky: 0…360°
  • prietok: 0,2…6L/min

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 670x590x740 mm
Hmotnosť: cca. 49 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 070.28500
