HM 365.16 Lalokové čerpadlo

HM 365.16 Lalokové čerpadlo

  • skúmanie čerpacieho správania lalokového čerpadla
  • časť GUNT FEML ine
  • v kombinácii s HM 365 a HM 365.10
    • zaznamenávanie charakteristík čerpadla, charakteristiky systému, pracovného bodu
    • požiadavka na výkon, hydraulický výkon, účinnosť čerpadla

1 lalokové čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.10 Napájací agregát pre vodné čerpadlá

Na rozdiel od rotodynamických čerpadiel, objemové čerpadlo dopravuje médium pomocou uzavretých dopravných komôr. V lalokovej pumpe rotujú dva bezkontaktné piesty v dvoch valcových komorách. S každou otáčkou dodajú rovnaký objem. Lobové čerpadlá sa používajú na dodávanie vysoko viskóznych a vysoko abrazívnych médií.

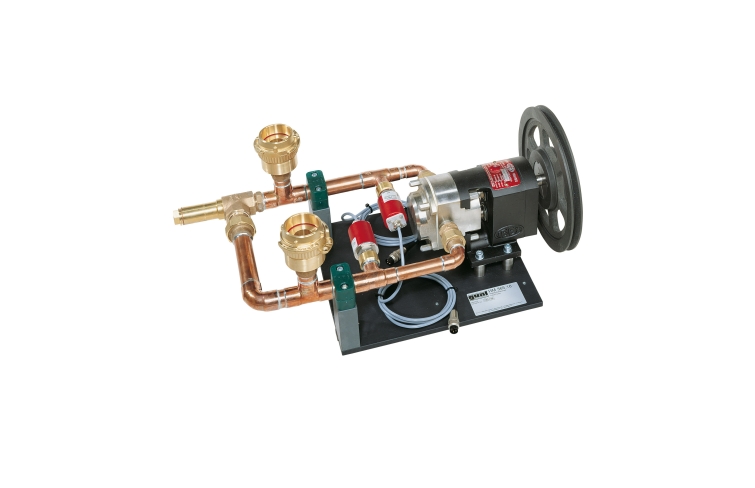

HM 365.16 je lamelové čerpadlo, ktoré sa dodáva pripravené na inštaláciu, namontované na doske. Čerpadlo sa inštaluje do napájacej jednotky HM 365.10 pomocou niekoľkých jednoduchých krokov a pripája sa pomocou hadíc s rýchlospojkami a upevňuje sa pomocou upínacích pák. Čerpadlo má vnútorný obtok, ktorý sa otvorí, ak je tlak príliš vysoký, a uvoľní tlak na stranu nízkeho tlaku. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom. Rýchlosť čerpadla sa zníži o prevodový pomer remeňa.

Tlaky na vstupe a výstupe lalokového čerpadla sa zaznamenávajú pomocou snímačov. Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.36516

Špecifikácia
  1. vyšetrenie lalokovej pumpy
  2. prevádzka s HM 365.10 napájacou jednotkou pre vodné čerpadlá
  3. poháňaná univerzálnou hnacou a brzdovou jednotkou HM 365
  4. snímače tlaku na vstupe a výstupe čerpadla
  5. zobrazenie tlaku na zobrazovacej jednotke HM 365.10
Technické dáta

Lalokové čerpadlo

  • max. prietok: 1,8m 3 /h
  • max. výška: 120m
  • prevodový pomer: 1:2
  • menovité otáčky: 1450min -1

Rozmery a hmotnosť

DxŠxV: 660x360x310 mm
Hmotnosť: cca. 25 kg

Objednávacie číslo: 070.36516
