HM 365.18 Zubové čerpadlo

HM 365.18 Zubové čerpadlo

  • skúmanie čerpacieho správania zubového čerpadla
  • časť GUNT FEML ine
  • v kombinácii s HM 365 a HM 365.10
    • zaznamenávanie charakteristík čerpadla, charakteristík systému a prevádzkového bodu
    • požiadavka na výkon, hydraulický výkon, účinnosť čerpadla

1 zubové čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.10 Napájací agregát pre vodné čerpadlá

Zubové čerpadlo sa vyznačuje stabilným prietokom. Jeho kompaktný konštrukčný tvar umožňuje malé puzdro. Rozlišujeme vonkajšie a vnútorné zubové čerpadlá. Vonkajšie zubové čerpadlo pozostáva zo skrine, v ktorej sa dve ozubené kolesá otáčajú v opačných smeroch a dopravujú čerpacie médium medzi ozubenými kolesami a skriňou.

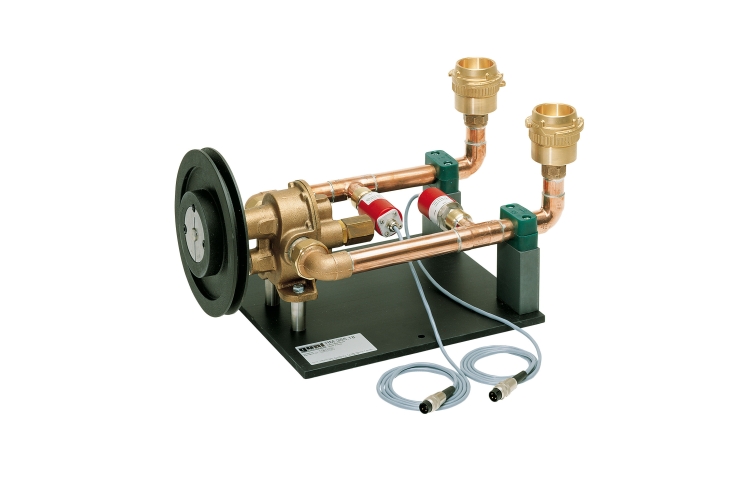

HM 365.18 je externé zubové čerpadlo, ktoré sa dodáva pripravené na inštaláciu, namontované na doske. Čerpadlo sa inštaluje do napájacej jednotky HM 365.10 niekoľkými jednoduchými krokmi, pripája sa pomocou hadíc s rýchlospojkami a pripevňuje sa pomocou upínacích pák. Čerpadlo má vnútorný obtok, ktorý sa otvorí, ak je tlak príliš vysoký, a uvoľní tlak na stranu nízkeho tlaku. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom. Rýchlosť čerpadla sa zníži o prevodový pomer remeňa.

Tlaky na vstupe a výstupe zubového čerpadla sa zaznamenávajú pomocou snímačov. Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.36518

Špecifikácia
  1. prieskum zubového čerpadla
  2. prevádzka s HM 365.10 napájacou jednotkou pre vodné čerpadlá
  3. poháňaná univerzálnou hnacou a brzdovou jednotkou HM 365
  4. snímače tlaku na vstupe a výstupe čerpadla
  5. zobrazenie tlaku na zobrazovacej jednotke HM 365.10
Technické dáta

Zubové čerpadlo

  • max. prietok: 4,2 m 3 /h
  • max. hlava: 70m
  • menovité otáčky: 1700min -1
  • prevodový pomer: 1:1,6

Rozmery a hmotnosť

DxŠxV: 570x300x315 mm
Hmotnosť: cca. 17 kg

Objednávacie číslo: 070.36518
