HM 365.19 Lopatkové čerpadlo

HM 365.19 Lopatkové čerpadlo

  • skúmanie čerpacieho správania lopatkového čerpadla
  • časť GUNT FEML ine
  • v kombinácii s HM 365 a HM 365.10
    • zaznamenávanie charakteristík čerpadla, charakteristík systému a prevádzkového bodu
    • požiadavka na výkon, hydraulický výkon, účinnosť čerpadla

1 lopatkové čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.10 Napájací agregát pre vodné čerpadlá

Lopatkové čerpadlo je súčasťou skupiny objemových čerpadiel. Skladá sa z puzdra, v ktorom sa otáča excentricky inštalovaný valec. Rotačné lopatky sú odpružené na radiálnych vodidlách vo vnútri rotujúceho valca. Počas prevádzky sila pružiny zaisťuje, že rotačné lopatky prebiehajú pozdĺž vnútornej steny skrine a medzi nimi je vytvorený uzavretý priestor. Čerpané médium je dopravované medzi rotačnými lopatkami a stenou skrine. Lopatkové čerpadlá sa používajú tam, kde sa vyžadujú vysoké dopravné tlaky.

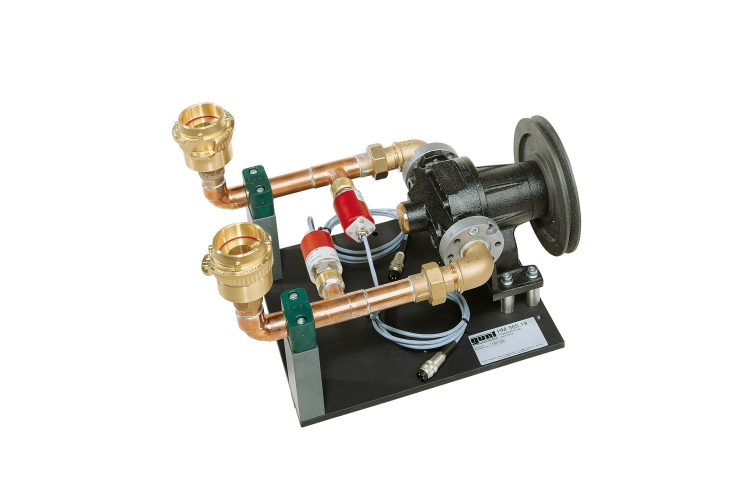

HM 365.19 je lamelové čerpadlo, ktoré sa dodáva pripravené na inštaláciu, namontované na doske. Čerpadlo sa inštaluje do napájacej jednotky HM 365.10 niekoľkými jednoduchými krokmi, pripája sa pomocou hadíc s rýchlospojkami a pripevňuje sa pomocou upínacích pák. Čerpadlo má vnútorný obtok, ktorý sa otvorí, ak je tlak príliš vysoký, a uvoľní tlak na stranu nízkeho tlaku. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom.

Tlaky na vstupe a výstupe lopatkového čerpadla sú zaznamenávané snímačmi. Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.36519

Špecifikácia
  1. prieskum lopatkového čerpadla
  2. prevádzka s HM 365.10 napájacou jednotkou pre vodné čerpadlá
  3. poháňaná univerzálnou hnacou a brzdovou jednotkou HM 365
  4. snímače tlaku na vstupe a výstupe čerpadla
  5. zobrazenie tlaku na zobrazovacej jednotke HM 365.10
Technické dáta

Lopatkové čerpadlo

  • max. prietok: 7,2 m 3 /h
  • max. hlava: 70m
  • menovité otáčky: 1400min -1
  • prevodový pomer: 1:1,44

Rozmery a hmotnosť

DxŠxV: 500x350x300 mm
Hmotnosť: cca. 18 kg

Objednávacie číslo: 070.36519
