HM 365.21 Skrutkové čerpadlo

skúmanie čerpacieho správania skrutkového čerpadla
časť GUNT FEML ine

v kombinácii s HM 365 a HM 365,20
- zaznamenávanie charakteristík čerpadla a systému, prevádzkového bodu
- požiadavka na výkon, hydraulický výkon, účinnosť čerpadla

1 skrutkové čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.20 Napájacia jednotka olejového čerpadla

Skrutkové čerpadlá sú objemové čerpadlá. Sú schopné zabezpečiť nepretržitú dodávku aj viskóznych médií bez pulzácie alebo turbulencie. Ich teleso čerpadla obsahuje dva alebo viac rotorov, ktoré sa otáčajú v opačných smeroch s profilom vonkajšieho závitu. Keď sa závity skrutiek zapoja, kvapalina sa prepravuje. V závislosti od stúpania závitu je možné dosiahnuť veľmi vysoké tlaky. Skrutkové čerpadlá bežia veľmi hladko, preto sa často používajú vo výťahoch a ako palivové čerpadlá v olejových horákoch.

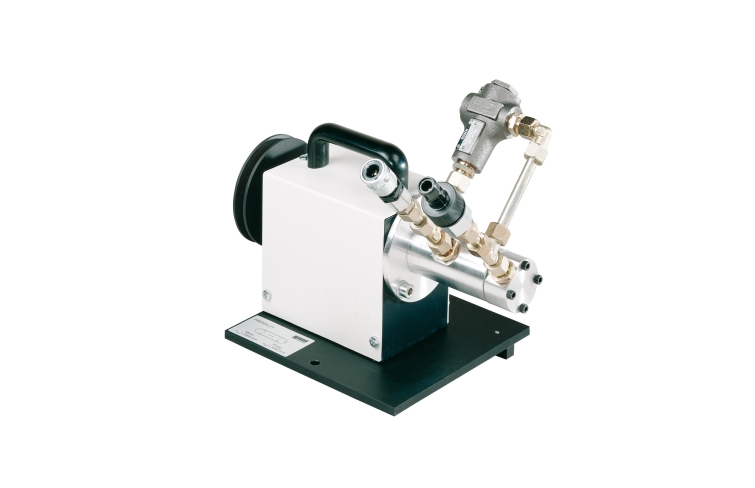

HM 365.21 je skrutkové čerpadlo, ktoré sa dodáva pripravené na inštaláciu, namontované na doske. Čerpadlo sa inštaluje do napájacej jednotky HM 365.20 pomocou niekoľkých jednoduchých krokov a pripája sa pomocou hydraulických hadíc. Poistný ventil chráni čerpadlo pred pretlakom. Ak je tlak príliš vysoký, otvorí sa obtok a tlak sa uvoľní na stranu nízkeho tlaku. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom.

Snímače tlaku, teploty a prietoku sú umiestnené v uzavretom olejovom okruhu napájacej jednotky HM 365.20 . Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.
