HM 365.22 Externé zubové čerpadlo
- skúmanie čerpacieho správania externého zubového čerpadla
- časť GUNT FEML ine
- v kombinácii s HM 365 a HM 365,20
- zaznamenávanie charakteristík čerpadla a systému, prevádzkového bodu
- požiadavka na výkon, hydraulický výkon, účinnosť čerpadla
1 externé zubové čerpadlo
požadovaný
HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.20 Napájacia jednotka olejového čerpadla
Zubové čerpadlá sa často používajú ako olejové čerpadlá v motorových vozidlách. Vo vonkajšom zubovom čerpadle sa dve ozubené kolesá v kryte otáčajú v opačných smeroch. Čerpacie médium sa prepravuje medzi ozubenými kolesami a skriňou.

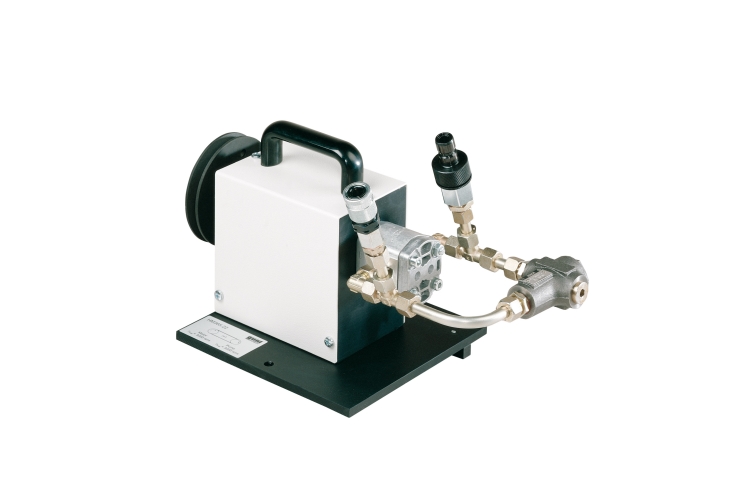

HM 365.22 je externé zubové čerpadlo, ktoré sa dodáva pripravené na inštaláciu, namontované na doske. Čerpadlo sa inštaluje do napájacej jednotky HM 365.20 pomocou niekoľkých jednoduchých krokov a pripája sa pomocou hydraulických hadíc. Poistný ventil chráni čerpadlo pred pretlakom. Ak je tlak príliš vysoký, otvorí sa obtok a tlak sa uvoľní na stranu nízkeho tlaku. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom.
Snímače tlaku, teploty a prietoku sú umiestnené v uzavretom olejovom okruhu napájacej jednotky HM 365.20 . Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.
Objednávacie číslo: 070.36522
Špecifikácia
- vyšetrenie externého zubového čerpadla
- prevádzka s čerpacou jednotkou HM 365.20
- poháňaná univerzálnou hnacou a brzdovou jednotkou HM 365
- poistný ventil chráni pred pretlakom v systéme
- zobrazenie teploty, tlakov a prietoku na zobrazovacej jednotke HM 365.20
Technické dáta
Vonkajšie zubové čerpadlo
- prietok na otáčku: 2 cm 3
- max. tlak: 210 bar
- poistný ventil ve 110ba r
- menovité otáčky: 3000min -1
Rozmery a hmotnosť
DxŠxV: 460x250x280 mm
Hmotnosť: cca. cca. 15 kg
Objednávacie číslo: 070.36522
