HM 365.23 Lopatkové čerpadlo

HM 365.23 Lopatkové čerpadlo

  • skúmanie čerpacieho správania lopatkového čerpadla
  • súčasťou GUNT FEML ine
  • v kombinácii s HM 365 a HM 365,20
    • zaznamenávanie charakteristík čerpadla, charakteristík systému a prevádzkového bodu
    • požiadavka na výkon, hydraulický výkon, účinnosť čerpadla

1 lopatkové čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.20 Napájacia jednotka olejového čerpadla

Lopatkové čerpadlá sú navrhnuté buď s konštantnými objemami výtlaku alebo s nastaviteľnými objemami výtlaku. Tieto čerpadlá pozostávajú z krytu, v ktorom sa otáča excentricky inštalovaný valec (rotor). Rotačné lopatky sú odpružené na radiálnych vedeniach vo vnútri rotora. Počas prevádzky sila pružiny zaisťuje, že rotačné lopatky prebiehajú pozdĺž vnútornej steny skrine a medzi nimi je vytvorený uzavretý priestor. Čerpané médium je dopravované medzi rotačnými lopatkami a stenou skrine.

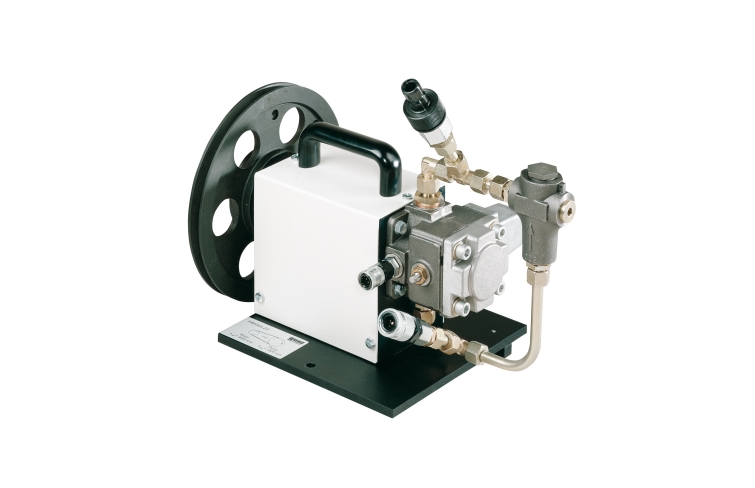

HM 365.23 je lamelové čerpadlo s nastaviteľným výtlačným objemom, ktoré sa dodáva pripravené na inštaláciu namontované na doske. Čerpadlo sa inštaluje do napájacej jednotky HM 365.20 pomocou niekoľkých jednoduchých krokov a pripája sa pomocou hydraulických hadíc. Poistný ventil chráni čerpadlo pred pretlakom. Ak je tlak príliš vysoký, otvorí sa obtok a tlak sa uvoľní na stranu nízkeho tlaku. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom.

Snímače tlaku, teploty a prietoku sú umiestnené v uzavretom olejovom okruhu napájacej jednotky HM 365.20 . Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.36523

Špecifikácia
  1. prieskum lopatkového čerpadla
  2. prevádzka s čerpacou jednotkou HM 365.20
  3. poháňaná univerzálnou hnacou a brzdovou jednotkou HM 365
  4. poistný ventil chráni pred pretlakom v systéme
  5. zobrazenie teploty, tlakov a prietoku na zobrazovacej jednotke HM 365.20
Technické dáta

Zubové čerpadlo

  • max. objem výtlaku: 10 cm 3
  • max. tlak: 100 bar
  • poistný ventil: 110 bar
  • nominálne otáčky: 900…1500min -1
  • prevodový pomer: 1:2

Rozmery a hmotnosť

DxŠxV: 450x300x420 mm
Hmotnosť: cca. 15 kg

Objednávacie číslo: 070.36523
