HM 365.24 Interné zubové čerpadlo

skúmanie čerpacieho správania vnútorného zubového čerpadla
časť GUNT FEML ine

v kombinácii s HM 365 a HM 365,20
- zaznamenávanie charakteristík čerpadla, charakteristík systému a prevádzkového bodu
- požiadavka na výkon, hydraulický výkon, účinnosť čerpadla

1 vnútorné zubové čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.20 Napájacia jednotka olejového čerpadla

Zubové čerpadlá s vnútorným ozubením alebo tiež polmesiacové čerpadlá sa vyznačujú nízkou pulzáciou, vysokou účinnosťou, nízkou hlučnosťou a vysokými prevádzkovými tlakmi. Vnútorné ozubené koleso poháňa vonkajší ozubený krúžok. Pretože hnacie koleso je namontované na excentrickom ložisku, vznikajú medzery medzi ozubeným kolesom a krúžkom. Tieto vôle tvoria objem dodávky. Tesnenie v tvare polmesiaca medzi ozubeným kolesom a krúžkom tvorí uzavretý objem, ktorý je potrebný na dosiahnutie požadovaného tlaku.

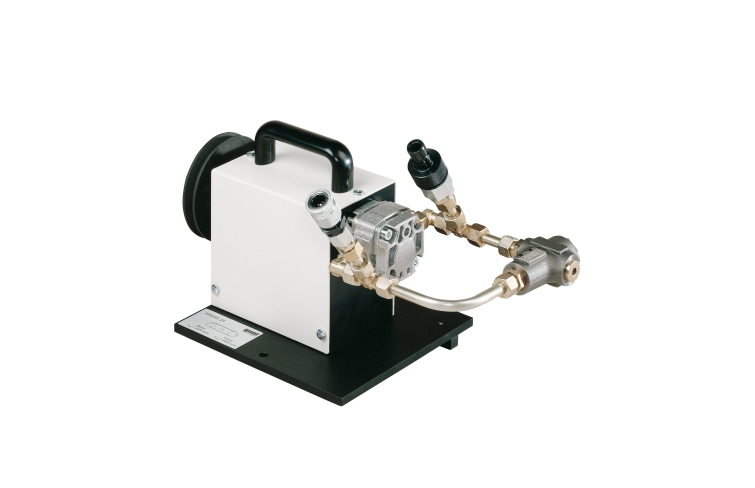

HM 365.24 je zubové čerpadlo s vnútorným ozubením, ktoré sa dodáva pripravené na inštaláciu, namontované na doske. Čerpadlo sa inštaluje do napájacej jednotky HM 365.20 pomocou niekoľkých jednoduchých krokov a pripája sa pomocou hydraulických hadíc. Poistný ventil chráni čerpadlo pred pretlakom. Ak je tlak príliš vysoký, otvorí sa vnútorný obtok a tlak sa uvoľní na stranu nízkeho tlaku. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom.

Snímače tlaku, teploty a prietoku sú umiestnené v uzavretom olejovom okruhu napájacej jednotky HM 365.20 . Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.
