HM 283 Experimenty s odstredivým čerpadlom

stanovenie charakteristických premenných čerpadla
uzavretý vodný okruh
Softvér GUNT na zber dát, vizualizáciu a obsluhu
súčasť stroja na fluidnú energiu GUNT Labline

princíp činnosti odstredivého čerpadla
zaznamenávanie charakteristík čerpadla
vplyv rýchlosti na hlavu
vplyv rýchlosti na prietok
stanovenie účinnosti čerpadla
kavitačné účinky
vplyv nesprávneho smeru otáčania

1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

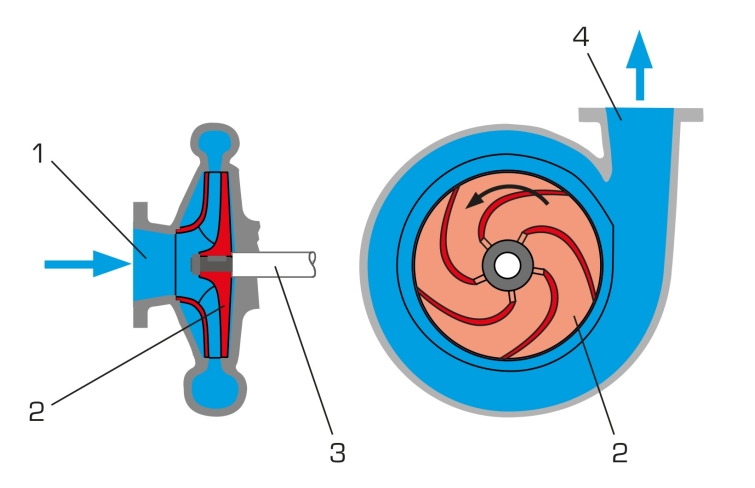

Odstredivé čerpadlá sú lopatkové stroje, ktoré sa používajú na prepravu tekutín. Otáčanie obežného kolesa čerpadla vytvára odstredivé sily. Tieto sily sa používajú na dodávanie vody.

Experimentálna jednotka poskytuje základné experimenty na spoznanie prevádzkového správania a dôležitých charakteristických veličín odstredivých čerpadiel.

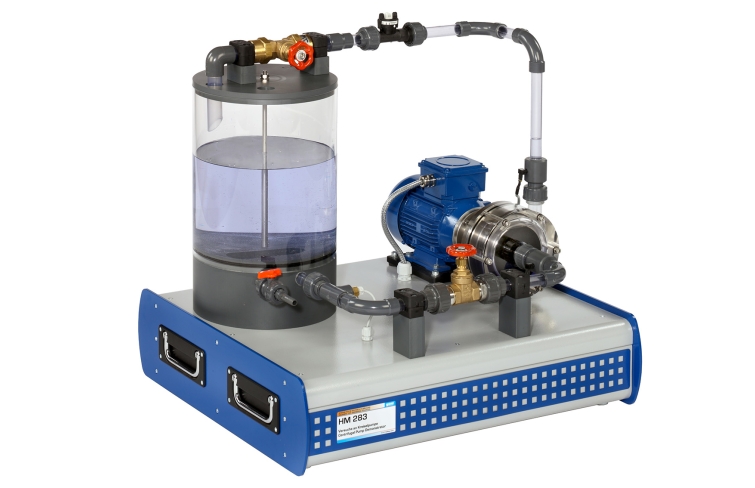

HM 283 má uzavretý vodný okruh s nádržou na vodu a odstredivé čerpadlo s premenlivou rýchlosťou cez frekvenčný menič. Puzdro čerpadla je priehľadné. To umožňuje sledovať obežné koleso čerpadla v prevádzke a výskyt kavitácie. Ventily na vstupe a výstupe čerpadla umožňujú nastavenie rôznych tlakových podmienok.

Experimentálna jednotka je vybavená snímačmi tlaku, teploty a prietoku. Mikroprocesorová meracia technika je dobre chránená v kryte. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.

Všetky výhody softvérovo podporovaných experimentov s prevádzkou a vyhodnocovaním ponúka softvér GUNT a mikroprocesor.

Objednávacie číslo: 070.28300

Špecifikácia

fungovanie a prevádzkové správanie odstredivého čerpadla

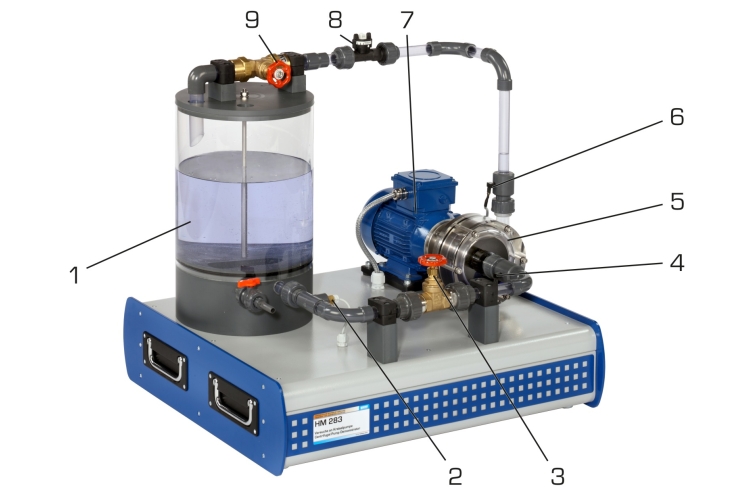

uzavretý vodný okruh obsahuje odstredivé čerpadlo s hnacím motorom a priehľadnú nádržku na vodu
priehľadné puzdro na pozorovanie obežného kolesa čerpadla
variabilná rýchlosť cez frekvenčný menič
nastavenie tlakových pomerov na vstupnej a výstupnej strane čerpadla ventilmi
snímače tlaku na vstupnej a výstupnej strane čerpadla, teploty a prietoku
vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením

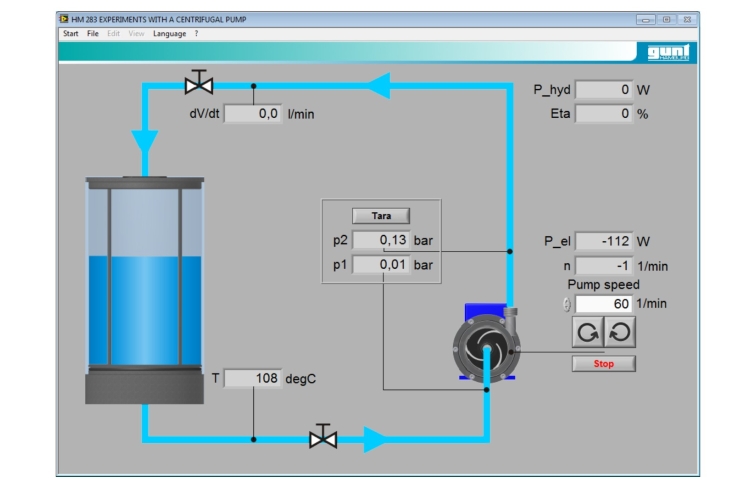

zobrazovanie a vyhodnocovanie nameraných hodnôt ako aj obsluha jednotky prostredníctvom softvéru
Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
