HM 161 Experimentálny žľab veľkosti 600x800mm

HM 161 Experimentálny žľab veľkosti 600x800mm

Na obrázku je HM 161 spolu s podávačom sedimentov HM 161.73.

Na obrázku je HM 161 spolu s podávačom sedimentov HM 161.73.

  • experimentálna časť s priehľadnými bočnými stenami, dĺžka 16m
  • homogénny prietok cez starostlivo navrhnutý vstupný prvok
  • riadenie závodu pomocou PLC cez dva dotykové panely
  • modely zo všetkých oblastí hydraulického inžinierstva dostupné ako príslušenstvo
  • spolu s voliteľnými modelmi
    • rovnomerný a nerovnomerný výboj
    • prietokové vzorce

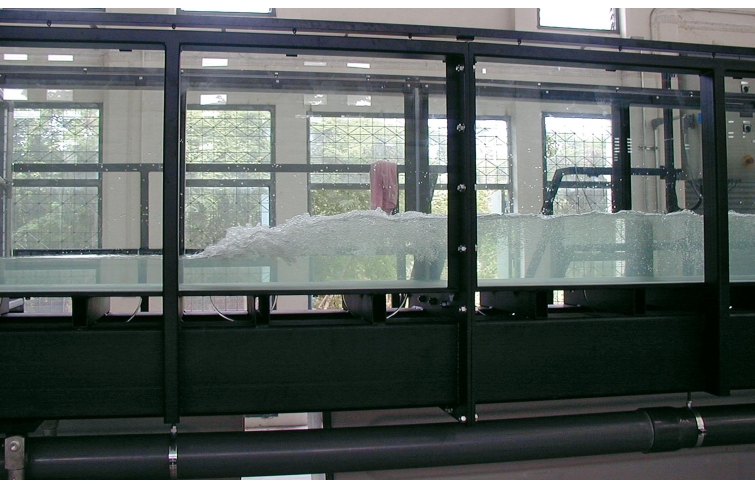

    • prietokový prechod (hydraulický skok)
    • rozptyl energie (hydraulický skok, utišovacia nádrž)
    • prietok nad riadiacimi štruktúrami: hrádze (ostrý hrebeň, široký hrebeň, ogee-chochlatý)
    • prietok cez riadiace konštrukcie: vypúšťanie pod bránami
    • žľaby na meranie prietoku
    • lokálne straty v dôsledku prekážok
    • profily vodnej hladiny
    • prechodné prúdenie: vlny
    • vibračné pilóty
    • transport sedimentov

1 experimentálny žľab
2 dotykové panely, 1 32” monitor
1 softvér GUNT
1 sada príslušenstva
1 sada inštruktážneho materiálu

voliteľné

Kontrolné štruktúry
TK 161,29 Stavidlo
HM 161,40 Brána radiálna
HM 161,30 Súprava tanierových prepadov, štyri typy
HM 161,31 Široká hrebeňová hať
Hať HM 161,33 Hráz
Hať TK 161,36 Sifón
HM 161,38 Hrable
Hať HM 161,34 Ogee s meraním tlaku
Hať HM 161,32 Ogee s dvoma haťovými výpustmi
HM 161,35 Prvky na rozptyl energie
Zmena prierezu
HM 161,44 Parapet
HM 161,45 Priepust
HM 161,46 Sada mól, sedem profilov
HM 161,77 Žľabové dno s kamienkami
Žľaby na meranie prietoku
HM 161,51 Venturiho žľab
HM 161,55 Parshallov žľab
HM 161,63 Žľab lichobežníkový
Ďalšie experimenty
HM 161.41 generátor vĺn
HM 161,80 Súbor pláží
HM 161,61 Vibračné pilóty
HM 161.71 Uzavretý okruh sedimentov
HM 161,72 Lapač sedimentov
HM 161.73 Privádzač sedimentov
Meracie prístroje
HM 161,52 Hladinomer
HM 161,91 Digitálny hladinomer
HM 161,64 Rýchlomer
HM 161,50 Pitostatická trubica
HM 161,53 20 trubicové manometre
HM 161.13 Elektronické meranie tlaku
HM 161,59 Nosič prístrojov
HM 161,81 PIV-Systém
HM 161,82 Nosič prístrojov pre PIV systém
HM 161,83 Výrez na sklo pre PIV systém

Experimentálny žľab HM 161 je najväčší v rámci sortimentu GUNT . Rýchlosti prúdenia, ktoré je možné dosiahnuť v experimentálnom žľabe, a veľká dĺžka experimentálnej časti sú ideálne podmienky na navrhovanie vlastných projektov. Tieto projekty môžu byť veľmi blízkymi aproximáciami reality.

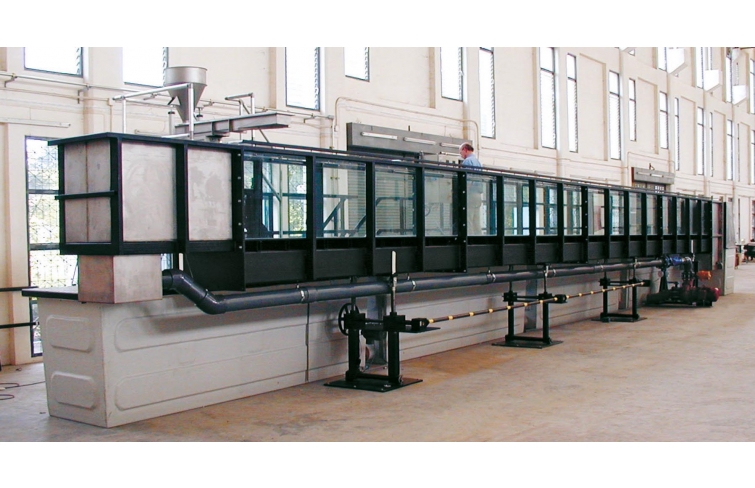

Experimentálny úsek je dlhý 16m a má prierez 600x800mm . Bočné steny experimentálnej časti sú vyrobené z tvrdeného skla, čo umožňuje vynikajúce pozorovanie experimentov. Všetky komponenty, ktoré prichádzajú do styku s vodou, sú vyrobené z materiálov odolných voči korózii (nehrdzavejúca oceľ, sklom vystužený plast). Vstupný prvok je navrhnutý tak, aby prúdenie vstupovalo do experimentálnej časti s veľmi malou turbulenciou. Uzavretý vodný okruh pozostáva zo série nádrží na vodu a dvoch výkonných čerpadiel. Nádrže sú zaradené do systému tak, že slúžia aj ako galéria, na ktorej sa môžete postaviť. Používateľ sa tak pohodlne dostane do ktorejkoľvek časti experimentálnej časti.

Experimentálny žľab má motorizované nastavenie sklonu, ktoré umožňuje simuláciu sklonu a vytvára rovnomerný prietok pri konštantnej hĺbke vypúšťania.

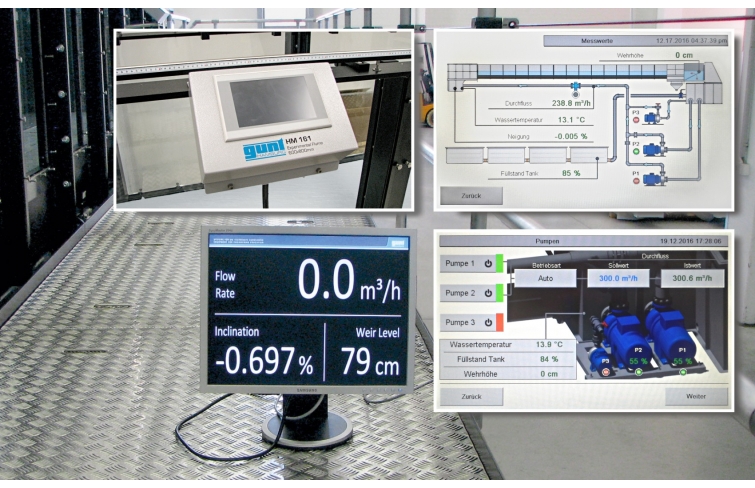

Experimentálny žľab je vybavený komplexným radom funkcií pre meranie, riadenie a prevádzku, ktoré sú riadené PLC . Dva voľne polohovateľné dotykové panely zobrazujú namerané hodnoty a prevádzkové stavy a možno ich použiť na ovládanie systému. Zároveň je možné namerané hodnoty prenášať priamo na 32” monitor na diaľkové odčítanie a do PC cez LAN , kde ich možno analyzovať pomocou softvéru.

Široký výber modelov, ako sú hrádze, hrádze, prietokomery alebo generátor vĺn, sú k dispozícii ako príslušenstvo a zabezpečujú komplexný program experimentov. Väčšina modelov je rýchlo a bezpečne priskrutkovaná k spodnej časti experimentálnej časti.

Objednávacie číslo: 070.16100

Špecifikácia
  1. základné princípy toku s otvoreným kanálom

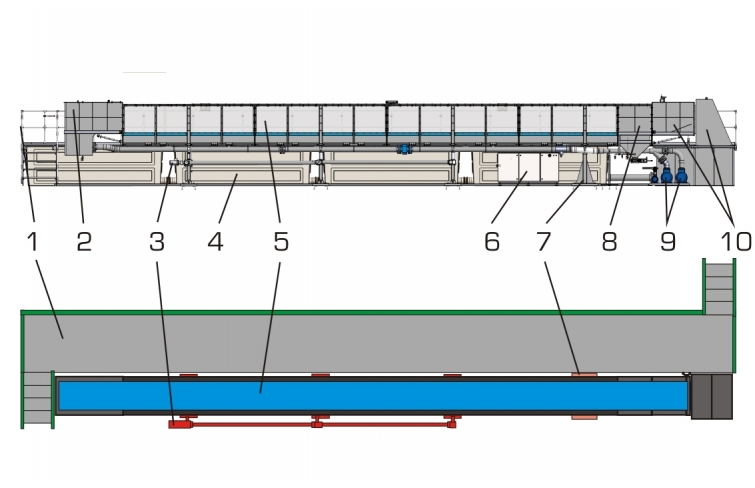

  2. experimentálny žľab s experimentálnou sekciou, vstupným a výstupným prvkom a uzavretým vodným okruhom
  3. plynulo nastaviteľný sklon experimentálnej časti
  4. experimentálna časť s rovnomerne rozmiestnenými závitovými otvormi na spodnej strane na inštaláciu modelov alebo na meranie tlaku
  5. bočné steny experimentálnej časti vyrobené z tvrdeného skla pre vynikajúce pozorovanie experimentov
  6. experimentálna časť s vodiacimi lištami pre voliteľne dostupný nosič prístrojov HM 161.59
  7. všetky povrchy prichádzajúce do styku s vodou sú vyrobené z materiálov odolných voči korózii

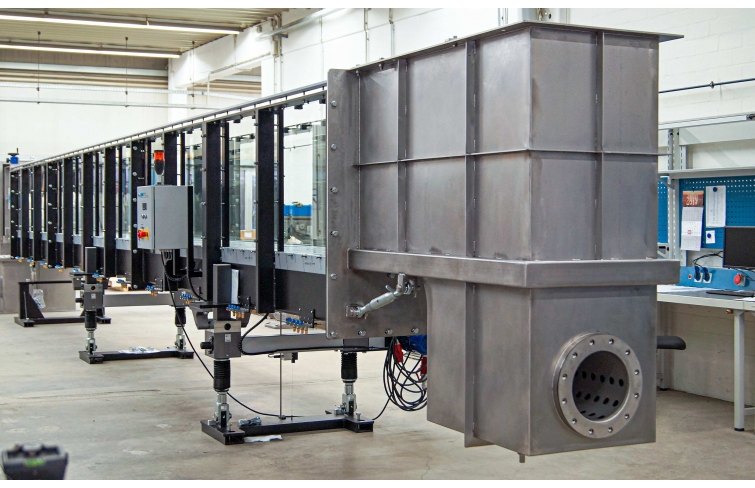

  8. prietokovo optimalizovaný vstupný prvok pre vstup s nízkou turbulenciou do experimentálnej časti
  9. uzavretý vodný okruh s vodnými nádržami, čerpadlami, elektromagnetickým snímačom prietoku a reguláciou prietoku

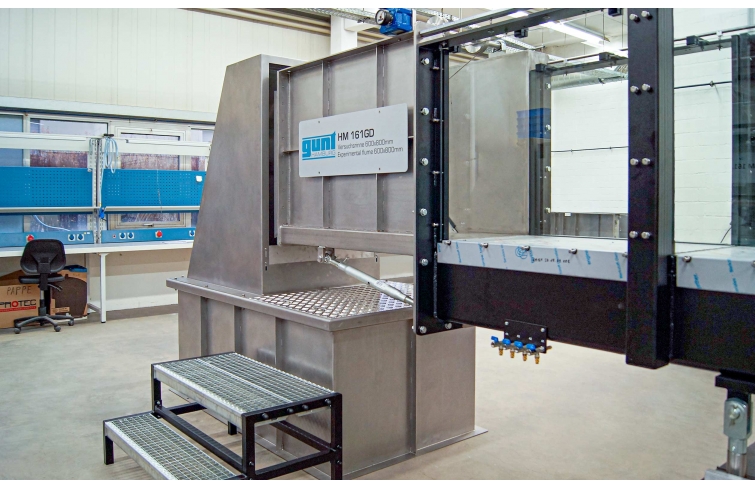

  10. galéria, po ktorej sa dá chodiť
  11. PLC s 2 voľne polohovateľnými dotykovými panelmi a 32” monitorom na ovládanie zariadenia
  12. modely zo všetkých oblastí hydraulického inžinierstva dostupné ako príslušenstvo
  13. Softvér GUNT na zber dát cez LAN pod Windows 10
Technické dáta

Experimentálna sekcia

  • dĺžka: 16m
  • prietokový prierez ŠxV: 600x800mm

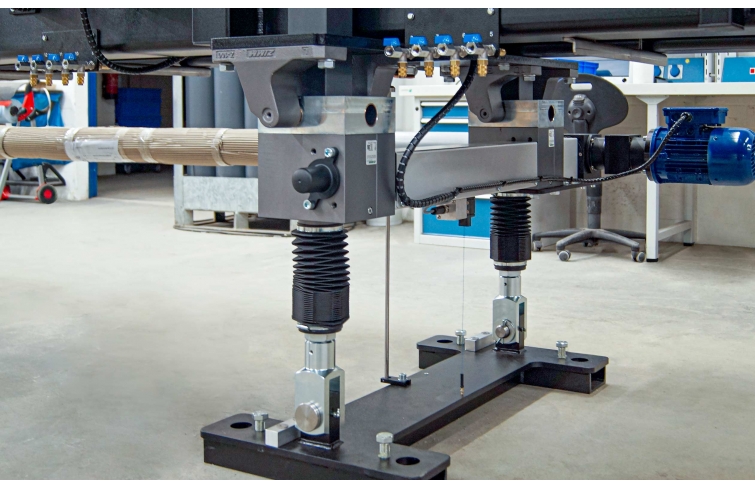

  • 3 vretenové zdvíhacie prevody

Nádrže

  • 1x 3600L
  • 4x 4300L

2 čerpadlá

  • príkon: 18,5kW
  • max. prietok: 228m 3 /h
  • max. hlava: 35m


Meracie rozsahy
  • prietok: 0…440 m 3 /h
  • sklon: -0,75…2,1%

400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 22000x4000x2700 mm
Hmotnosť: cca. 13000 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 070.16100
