MT 130 Montážne cvičenie: odstredivé čerpadlo

MT 130 Montážne cvičenie: odstredivé čerpadlo

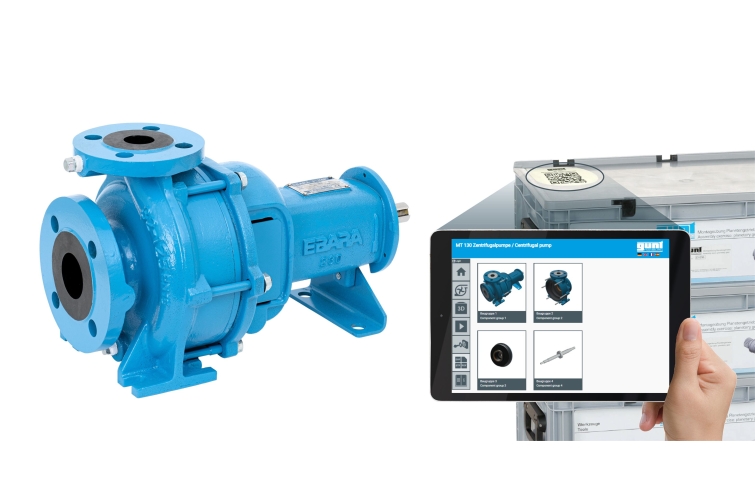

Obrázok zobrazuje zariadenie a GUNT Media Center, tablet nie je súčasťou dodávky

Obrázok zobrazuje zariadenie a GUNT Media Center, tablet nie je súčasťou dodávky

  • široké spektrum vzdelávacích príležitostí s interdisciplinárnymi problémami
  • časť GUNT Practice Line na montáž, údržbu a opravy
  • multimediálne inštruktážne materiály na USB kľúči a online v GUNT Media Center: 3D PDF , DXF súbory, STEP súbory, videá
  • funkcia a konštrukcia odstredivého čerpadla
  • plánovanie a prezentácia procesu montáže
  • montáž a demontáž, vrátane údržby a opráv
  • čítať a porozumieť technickým výkresom v imperiálnych meraniach (súbory PDF , DXF a STEP )
  • oboznámenie sa s rôznymi prvkami stroja: obežné koleso, mechanická upchávka
  • oboznámenie sa s montážnymi pomôckami a prístrojmi
  • vytvárať programy pre 3D tlač a CNC obrábanie

1 súprava
1 sada nástrojov
1 sada montážnych prípravkov
1 sada náhradných dielov
4x úložný systém s penovou vložkou
1 sada inštruktážneho materiálu: technický popis systému, kompletná sada výkresov so zoznamom dielov ( PDF , DXF , STEP ), popis montážnych a demontážnych sekvencií, montážne videá, online prístup do GUNT Media Center

voliteľné

Vozík MT 120.01
MT 120.02 Transportný valec
Model HM 700.17 Cutaway: odstredivé čerpadlo

Odstredivé čerpadlá sú rotačné čerpadlá a fungujú normálne naplnené. Sú široko používané, sú kompaktné a majú pomerne jednoduchý dizajn. Pracovné médium je dopravované odstredivou silou generovanou rotáciou obežného kolesa čerpadla.

Montážna súprava MT 130 je súčasťou GUNT Practice Line pre montáž, údržbu a opravy, ktorá je určená pre technické školy a firemné školiace strediská. Úzke prepojenie medzi teóriou a učebným obsahom založeným na praxi je evidentné. Procesy montáže a demontáže je možné jednoducho dokončiť v rámci štandardných vyučovacích hodín. Na montáž je potrebné iba základné náradie, všetko dodávané so súpravou. Dosadacie sedlá odstredivého čerpadla sú navrhnuté tak, aby sa celá montáž dala vykonať ručne.

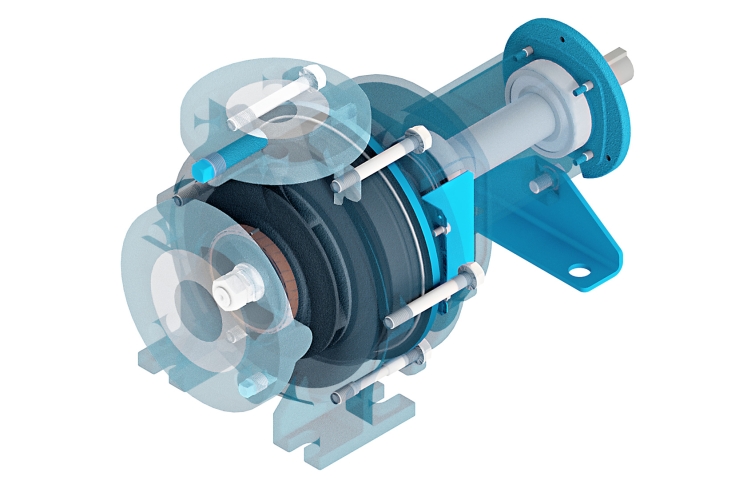

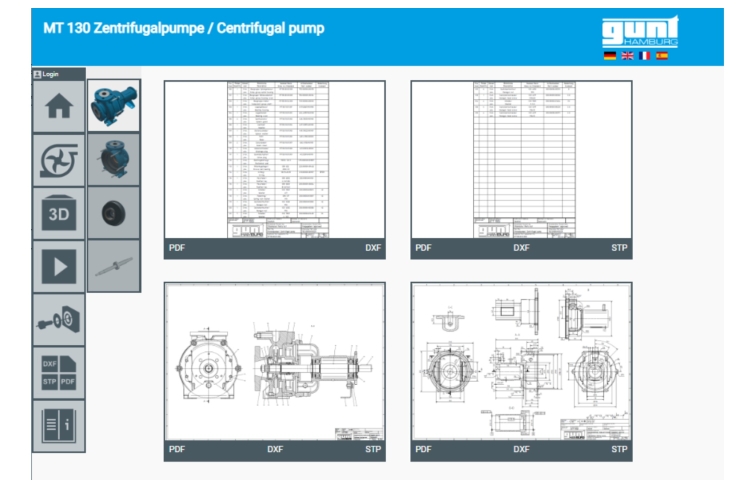

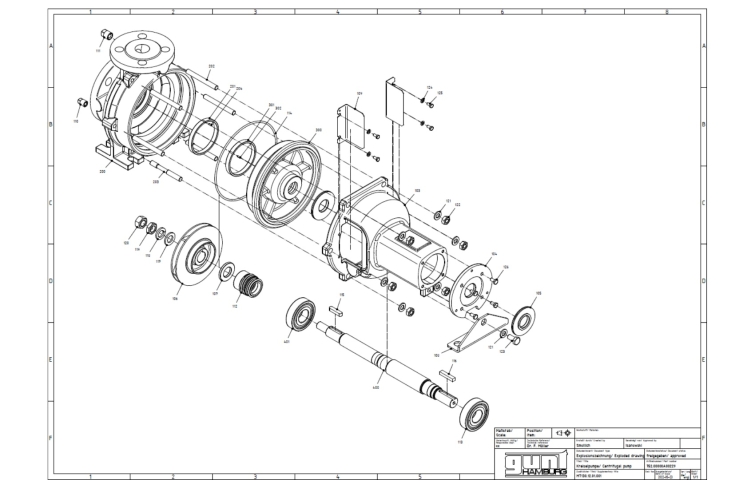

Súčasné multimediálne inštruktážne materiály poskytujú rozsiahle technické informácie ako základ pre návrh lekcií. Základným prvkom učebných materiálov je kompletná sada výkresov ako súbory so zoznamom dielov, výkresy jednotlivých dielov, rozložené pohľady, montážne výkresy a 3D výkresy. Všetky výkresy sú štandardné a sú dimenzované v súlade s požiadavkami výroby. Sada výkresov pozostáva zo súborov DXF , súborov STEP a súborov PDF . Užitočnou funkciou sú aj montážne videá. Súbory sú tiež bezplatne dostupné online v GUNT Media Center.

Demontované odstredivé čerpadlo so sadou malých dielov a 2 montážnymi zariadeniami je dodávané v pevnom úložnom systéme s penovou vložkou. Pre pohodlnú prepravu montážneho cvičenia je vhodný transportný valec MT 120.02 alebo vozík MT 120.01 .

Objednávacie číslo: 051.13000

Špecifikácia

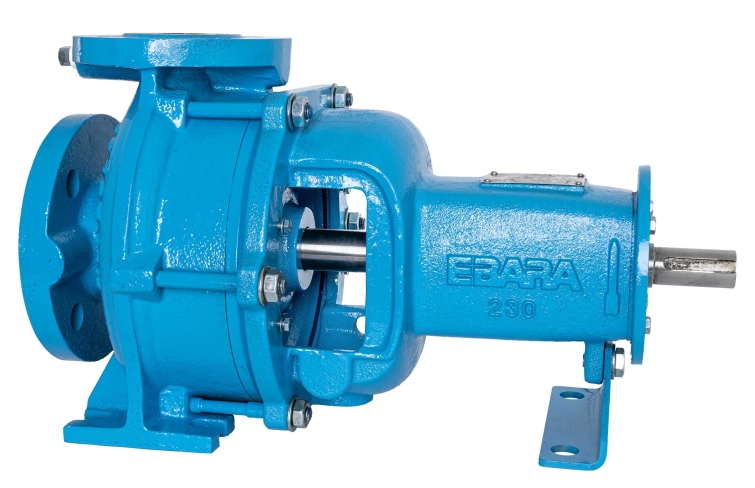

  1. montážna súprava jednostupňového, normálne plneného odstredivého čerpadla so špirálovou skriňou
  2. časť GUNT Practice Line na montáž, údržbu a opravy
  3. demontované odstredivé čerpadlo so sadou malých dielov a montážnych zariadení, dodávané v pevnom úložnom systéme s penovou vložkou
  4. čerpadlo podľa EN 733
  5. uzavreté obežné koleso čerpadla s 5 lopatkami, určené pre čisté kvapaliny
  6. tesnenie hriadeľa čerpadla mechanickou upchávkou
  7. multimediálne inštruktážne materiály: PDF , CAD súbory, STEP súbory, videá
  8. online prístup do GUNT Media Center
Technické dáta

Jednostupňové odstredivé čerpadlo

  • spotreba energie: max. 3k0W
  • max. hlava: 25m
  • rýchlosť: 2900 min -1
  • nasávacia prípojka: DN50
  • prívodná prípojka: DN32
  • priemer obežného kolesa: 142 mm
  • teleso a obežné koleso: sivá liatina

Rozmery a hmotnosť

DxŠxV: 600x400x945mm (úložný systém)
Hmotnosť: cca. 32 kg

Vyžaduje sa pre prevádzku

Odporúča sa počítač alebo online prístup

Objednávacie číslo: 051.13000
