HM 280 Experimenty s radiálnym ventilátorom

HM 280 Experimenty s radiálnym ventilátorom

  • 2 vymeniteľné rotory
  • priehľadné prívodné a sacie potrubie
  • Softvér GUNT na zber dát, vizualizáciu a obsluhu
  • súčasť stroja na fluidnú energiu GUNT Labline
  • prevádzkové správanie a charakteristické veličiny radiálneho ventilátora
  • zaznamenávanie charakteristiky ventilátora (rozdiel tlaku ako funkcia prietoku)
  • vplyv rýchlosti rotora na tlak
  • vplyv rýchlosti rotora na prietok
  • vplyv rôznych tvarov lopatiek na charakteristiku a účinnosť ventilátora
  • určenie hydraulického výkonu a účinnosti

1 experimentálna jednotka
2 rotory
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Radiálne ventilátory sa používajú na prepravu plynov s nie nadmernými tlakovými rozdielmi. Médium je nasávané axiálne k hnaciemu hriadeľu radiálneho ventilátora a rotáciou rotora je vychýlené o 90° a vypúšťané radiálne.

Experimentálna jednotka poskytuje základné experimenty na spoznanie prevádzkového správania a najdôležitejších charakteristických veličín radiálnych ventilátorov.

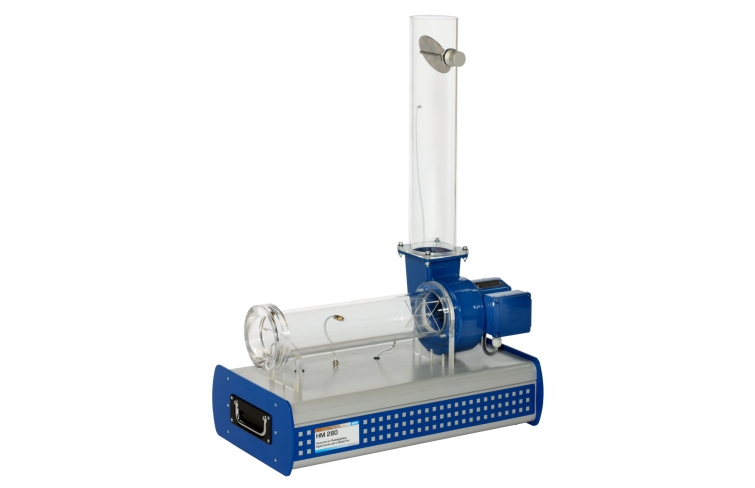

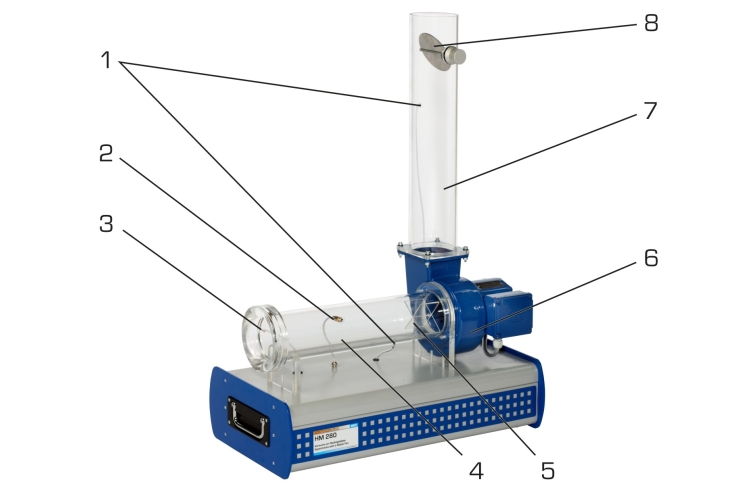

HM 280 je vybavený radiálnym ventilátorom s premenlivými otáčkami cez frekvenčný menič, sacím a výtlačným potrubím. Priehľadné sacie potrubie je vybavené vodiacimi doskami na vedenie prúdenia a usmerňovačom prúdenia na upokojenie vzduchu. To umožňuje presné merania aj pri značne obmedzenej prevádzke. Prietok vzduchu sa nastavuje škrtiacou klapkou na konci výtlačného potrubia.

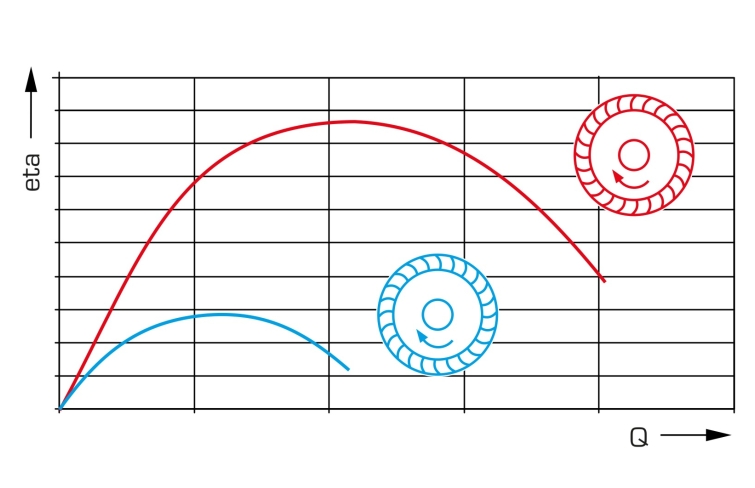

Na demonštráciu účinku rôznych tvarov lopatiek sú súčasťou dodávky dva rotory: jeden rotor s dopredu zahnutými lopatkami a jeden s dozadu zahnutými lopatkami. Rotory sú ľahko vymeniteľné.

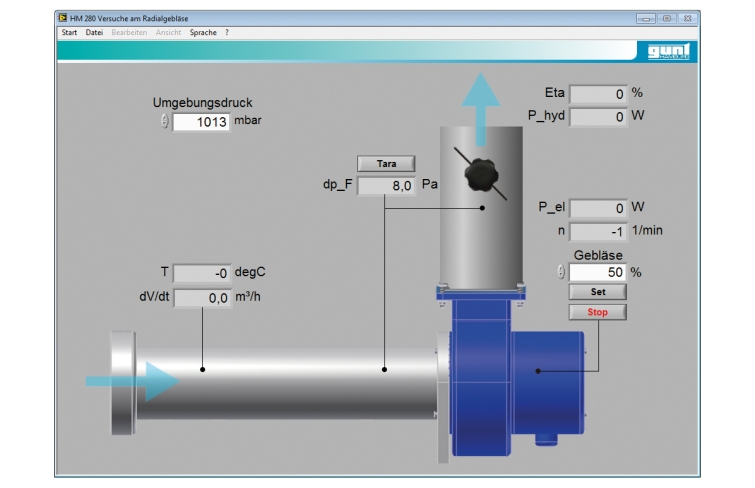

Experimentálna jednotka je vybavená snímačmi tlaku a teploty. Prietok sa určuje meraním diferenčného tlaku na sacej dýze. Mikroprocesorová meracia technika je dobre chránená v kryte. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.

Všetky výhody softvérovo podporovaných experimentov s prevádzkou a vyhodnocovaním ponúka softvér GUNT a mikroprocesor.

Objednávacie číslo: 070.28000

Špecifikácia
  1. fungovanie a prevádzkové správanie radiálneho ventilátora
  2. radiálny ventilátor s 3-fázovým AC motorom
  3. variabilná rýchlosť cez frekvenčný menič
  4. priehľadné sacie a výtlačné potrubia
  5. škrtiaci ventil na nastavenie prietoku vzduchu v prívodnom potrubí
  6. vymeniteľné rotory: 1 rotor s dopredu zahnutými lopatkami a 1 rotor s dozadu zahnutými lopatkami
  7. stanovenie prietoku cez nasávaciu dýzu
  8. zobrazenie diferenčného tlaku, prietoku, rýchlosti, spotreby elektrickej energie a hydraulického výkonu, teploty a účinnosti
  9. vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
  10. zobrazovanie a vyhodnocovanie nameraných hodnôt ako aj obsluha jednotky prostredníctvom softvéru
  11. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta

Nasávacie potrubie

  • vnútorný priemer: 90 mm
  • dĺžka: 430 mm

Dodacie potrubie

  • vnútorný priemer: 100 mm
  • dĺžka: 530 mm

Radiálny ventilátor

  • príkon: 110W
  • menovité otáčky: 2800min -1
  • max. objemový prietok: 480m 3 /h
  • max. tlakový rozdiel: 300Pa


Meracie rozsahy
  • diferenčný tlak: 0…1800Pa
  • prietok: 0…1000 m 3 /h
  • teplota: 0…100°C
  • rýchlosť: 0…3300 min -1
  • el. spotreba energie: 0…250W

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 670x340x940 mm
Hmotnosť: cca. 20 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 070.28000
