HM 282 Experimenty s axiálnym ventilátorom

HM 282 Experimenty s axiálnym ventilátorom

  • ilustračný model axiálneho ventilátora
  • priehľadné prívodné a sacie potrubie
  • Softvér GUNT na zber dát, vizualizáciu a obsluhu
  • súčasť stroja na fluidnú energiu GUNT -Labline
  • prevádzkové správanie a charakteristické veličiny axiálneho ventilátora

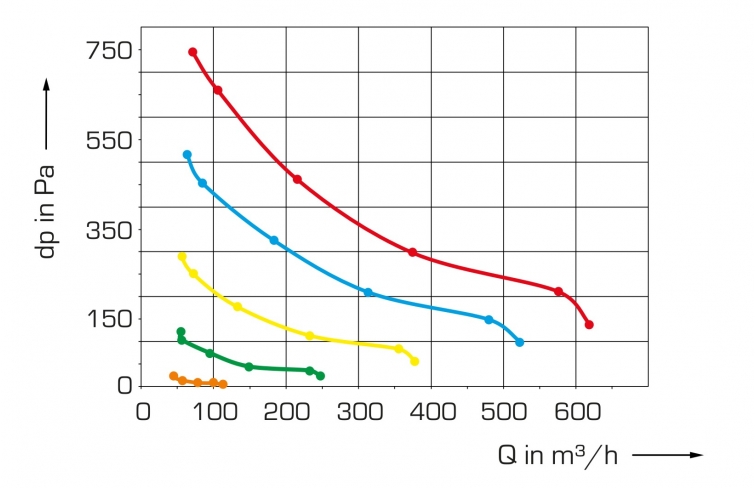

  • zaznamenávanie charakteristiky ventilátora (diferenčný tlak ako funkcia prietoku)
  • vplyv rýchlosti rotora na tlak
  • vplyv rýchlosti rotora na prietok
  • stánok
  • určenie hydraulického výkonu a účinnosti

1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Axiálne ventilátory sa používajú na prepravu plynov. Dopravované médium je otáčaním rotora vťahované axiálne k hnaciemu hriadeľu axiálneho ventilátora. Médium preteká rotorom a je odvádzané axiálne za rotorom.

Experimentálna jednotka poskytuje základné experimenty na spoznanie prevádzkového správania a dôležitých charakteristických veličín axiálnych ventilátorov.

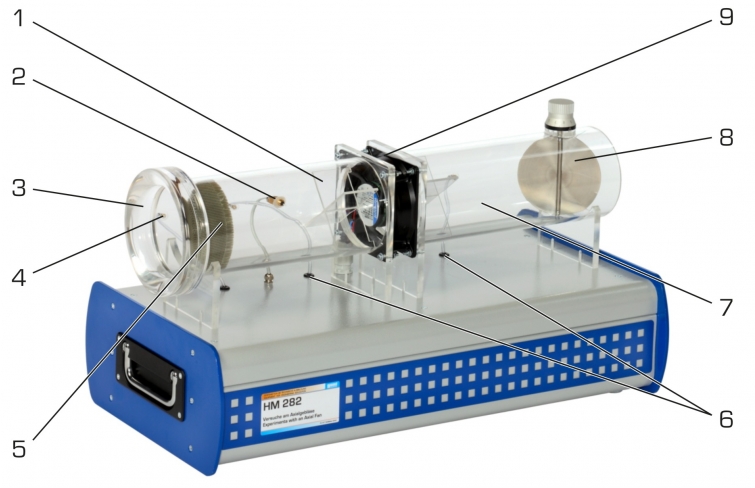

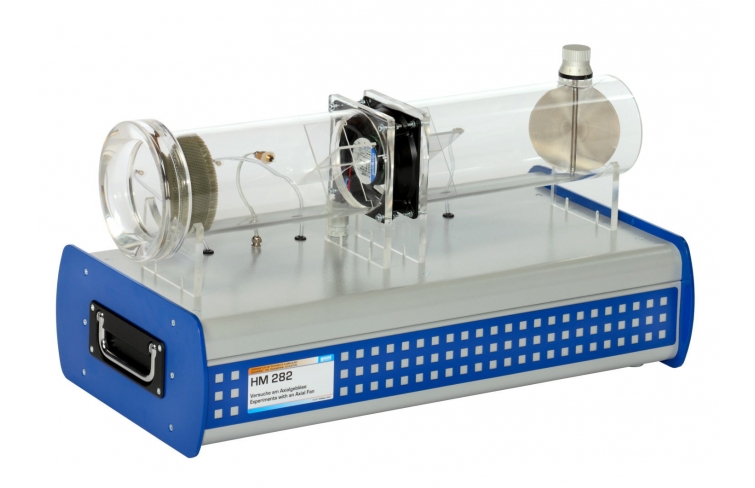

HM 282 je vybavený axiálnym ventilátorom s premenlivými otáčkami pomocou integrovaného regulátora, sacím a výtlačným potrubím. Priehľadné sacie a výtlačné potrubia sú vybavené vodiacimi doskami na vedenie prúdu. Na upokojenie vzduchu slúži usmerňovač prúdenia v sacom potrubí. To umožňuje presné merania aj pri značne obmedzenej prevádzke. Prietok vzduchu sa nastavuje škrtiacou klapkou na konci výtlačného potrubia.

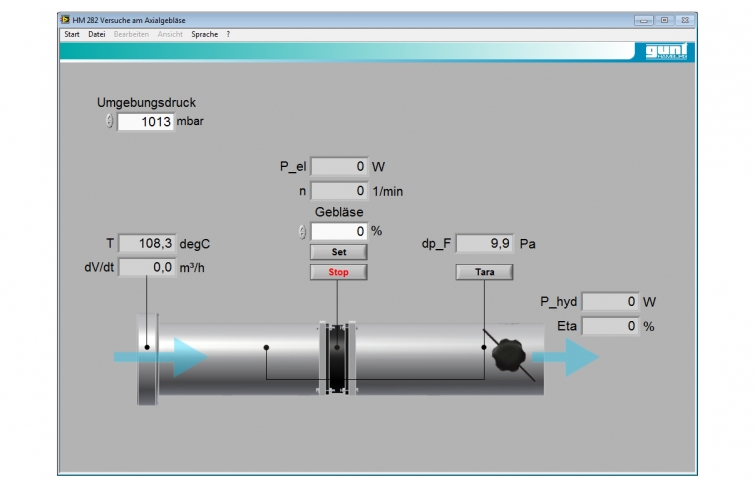

Experimentálna jednotka je vybavená snímačmi tlaku a teploty. Prietok sa určuje meraním diferenčného tlaku na sacej dýze. Mikroprocesorová meracia technika je dobre chránená v kryte. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.

Všetky výhody softvérovo podporovaných experimentov s prevádzkou a vyhodnocovaním ponúka softvér GUNT a mikroprocesor.

Objednávacie číslo: 070.28200

Špecifikácia
  1. fungovanie a prevádzkové správanie axiálneho ventilátora
  2. axiálny ventilátor s elektronicky komutovaným hnacím motorom
  3. variabilná rýchlosť pomocou integrovaného ovládača
  4. priehľadné sacie a výtlačné potrubia
  5. škrtiaci ventil na nastavenie prietoku vzduchu v prívodnom potrubí
  6. stanovenie prietoku cez nasávaciu dýzu
  7. zobrazenie diferenčného tlaku, prietoku, rýchlosti, spotreby elektrickej energie a hydraulického výkonu, teploty a účinnosti
  8. vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
  9. zobrazovanie a vyhodnocovanie nameraných hodnôt ako aj obsluha jednotky prostredníctvom softvéru
  10. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta

Nasávacie potrubie

  • vnútorný priemer: 110 mm
  • dĺžka: 275 mm

Dodacie potrubie

  • vnútorný priemer: 110 mm
  • dĺžka: 310 mm

Axiálny ventilátor

  • príkon: 90W
  • menovité otáčky: 9500min -1
  • max. objemový prietok: cca. 600 m3 /h
  • max. tlakový rozdiel: cca. 700 Pa


Meracie rozsahy
  • diferenčný tlak: 0…1800Pa
  • prietok: 0…1000 m 3 /h
  • teplota: 0…100°C
  • rýchlosť: 0…9999 min -1
  • spotreba energie: 0…500W

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 670x340x370 mm
Hmotnosť: cca. 15 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 070.28200
