HM 261 Rozloženie tlaku dýzy

HM 261 Rozloženie tlaku dýzy

  • krivka tlaku v
    • dýzy de Laval
    • konvergentné trysky
  • spojenie medzi vstupným tlakom a hmotnostným prietokom alebo výstupným tlakom a hmotnostným prietokom
  • ako pokles tlaku v tryske ovplyvňuje teplotu
  • určenie kritického tlakového pomeru (Lavalov tlakový pomer)
  • demonštrácia „účinku dusenia“
  • dôkaz rázových vĺn

1 experimentálna jednotka
3 trysky
1 sada inštruktážneho materiálu

  • rozloženie tlaku v konvergentných a divergentných dýzach
  • tri trysky s rôznymi obrysmi
  • rýchlosť zvuku a rázová vlna

voliteľné

WP 300.09 Laboratórny vozík

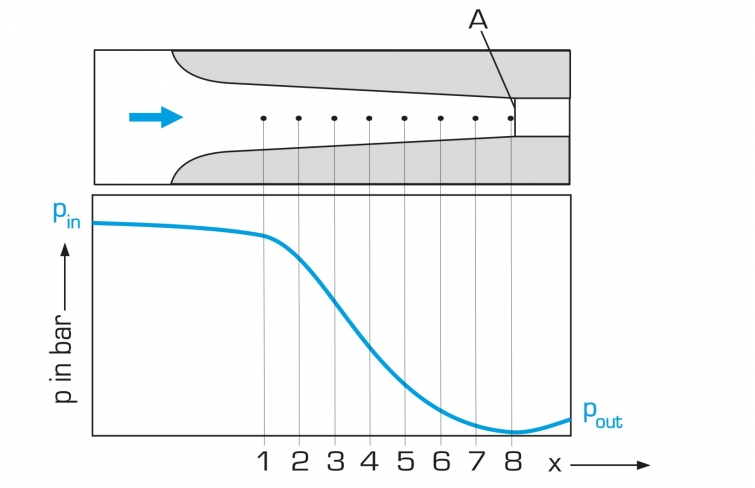

V podzvukovom rozsahu sa používajú konvergentné trysky. V de Lavalových dýzach je možné dosiahnuť rýchlosti v nadzvukovom rozsahu; ich geometria trysky je kombináciou konvergentných a divergentných obrysov. Trysky De Laval sa používajú v nadzvukových aerodynamických tuneloch, parných turbínach, prúdových motoroch a raketovej technike. Tlakové krivky sú dobrým spôsobom znázornenia rôznych rozsahov rýchlostí v dýze, ako sú podzvukové, nadzvukové a rázové vlny.

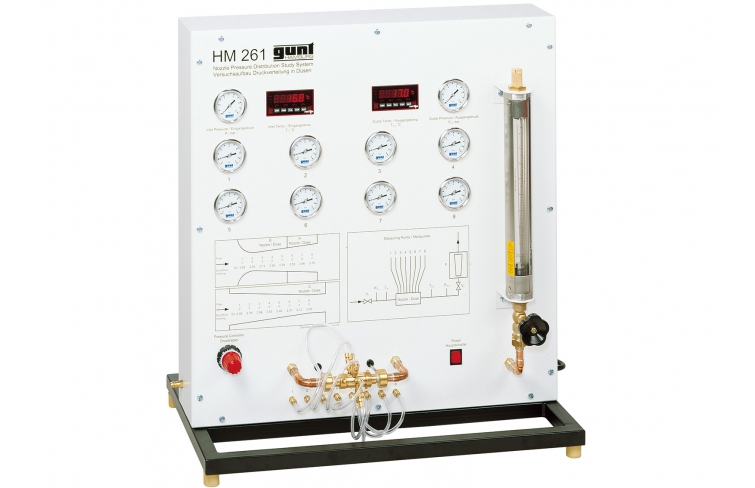

Experimentálna jednotka HM 261 slúži na meranie tlakových kriviek v konvergentných a konvergentno-divergentných dýzach (de Laval dýzy) a na štúdium skutočného prúdenia stlačiteľných kvapalín. Okrem toho sa demonštruje „účinok dusenia“, kde sa hmotnostný prietok prestane zvyšovať po dosiahnutí kritického tlakového pomeru. Ako stlačiteľná kvapalina sa používa vzduch.

V experimente vzduch prúdi cez trysku a tým sa urýchľuje. Tlaková krivka sa zaznamenáva v smere prúdenia cez niekoľko meracích bodov. Tlak vzduchu pred a za dýzou je možné nastaviť.

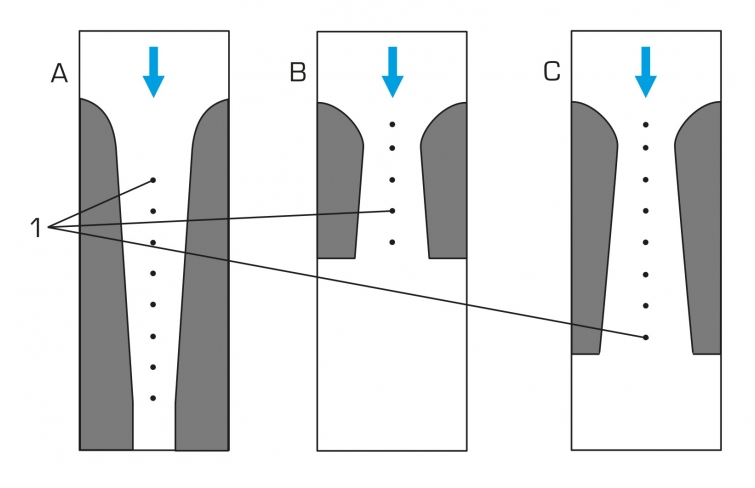

Na štúdium pomerov tlaku a rýchlosti sú k dispozícii tri vymeniteľné trysky: jedna konvergentná kontúra a dve de Lavalove trysky s rôznymi dĺžkami predĺženia trysky.

Zaznamenajú sa namerané hodnoty teplôt, tlakov a hmotnostného prietoku.

Objednávacie číslo: 070.26100

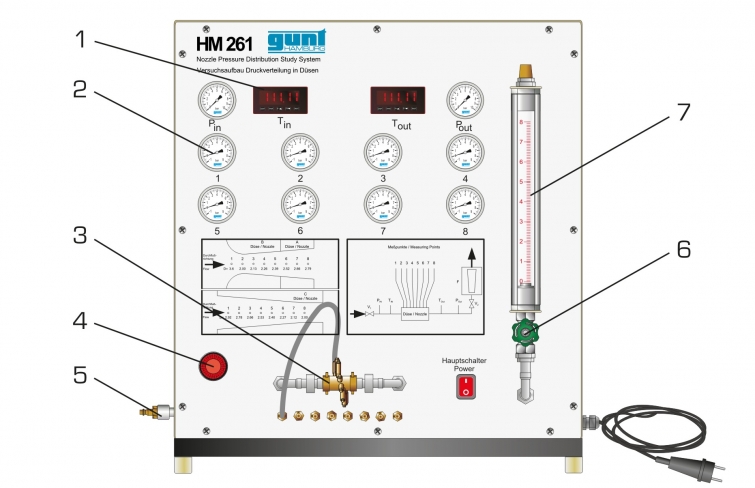

Špecifikácia
  1. rozloženie tlaku v tryske v skutočnom prúde stlačiteľných tekutín
  2. tri trysky s bodmi merania tlaku: 1 konvergentná tryska, 1 krátka a 1 dlhá de Lavalova tryska
  3. regulátor stlačeného vzduchu na nastavenie tlaku za dýzou
  4. ihlový ventil na prietokomere na nastavenie protitlaku
  5. prístroje: manometer a digitálny ukazovateľ teploty pred a za dýzou, ako aj rotameter
Technické dáta

Spotreba vzduchu experimentálnej jednotky

  • stlačený vzduch: max. 10 bar
  • spotreba vzduchu: cca. 5 g/s

3 trysky, mosadz

  • 1 x de Laval tryska, krátke predĺženie trysky
  • 1 x de Laval tryska, dlhé predĺženie trysky
  • 1 x konvergentná tryska

Regulátor stlačeného vzduchu

  • rozsah regulácie: 0…8,6bar


Meracie rozsahy
  • teplota: 0…100°C
  • tlak: 2x 0…10bar, 8x 1…9bar
  • hmotnostný prietok: 0,7…8,3 g/s

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 750x450x830 mm
Hmotnosť: cca. 45 kg

Vyžaduje sa pre prevádzku

pripojenie stlačeného vzduchu: max. 10 bar, 250 NL/min

Objednávacie číslo: 070.26100

Vedomosti
Základy mechaniky tekutín: Webový prehľad E-Learn Odkaz
Základné znalosti
Ustálený tok stlačiteľných tekutín Pdf
