HM 225 Tréningový systém: aerodynamika

HM 225 Tréningový systém: aerodynamika

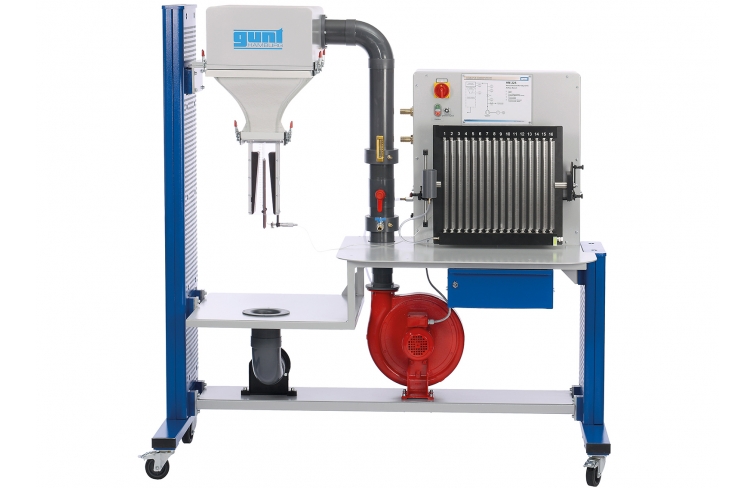

Na obrázku je HM 225 spolu s HM 225.02.

Na obrázku je HM 225 spolu s HM 225.02.

  • spolu s príslušnými doplnkami: experimenty z oblasti obtekania telies
    • meranie rýchlosti prúdenia Pitotovou trubicou
    • analýza hraničnej vrstvy na plochej doske s prietokom pozdĺž dosky
    • ťahanie tiel
    • demonštrácia Coandovho efektu
    • vizualizácia prúdnic
  • spolu s príslušným príslušenstvom: experimenty z oblasti ustáleného nestlačiteľného prúdenia
    • meranie rýchlosti prietoku Pitotovou trubicou a Pitotstatickou trubicou
    • voľné trysky
    • prietok v potrubnom kolene
    • dôkaz Bernoulliho princípu

1 tréner
1 sada inštruktážneho materiálu

  • možné rýchlosti prúdenia až 40 m/s
  • homogénny tok cez usmerňovač toku a špeciálny obrys trysky
  • zodpovedajúce príslušenstvo ponúka širokú škálu experimentov

voliteľné

Experimenty z oblasti obtekania telies
HM 225,02 Hraničné vrstvy

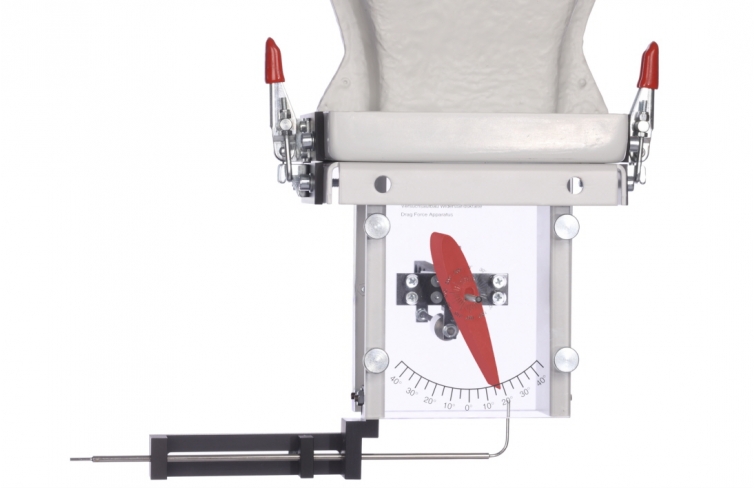

HM 225.04 Brzdné sily
HM 225,06 Coanda efekt
HM 225.08 Vizualizácia prúdnic
Experimenty z oblasti ustáleného nestlačiteľného prúdenia
HM 225.03 Bernoulliho princíp

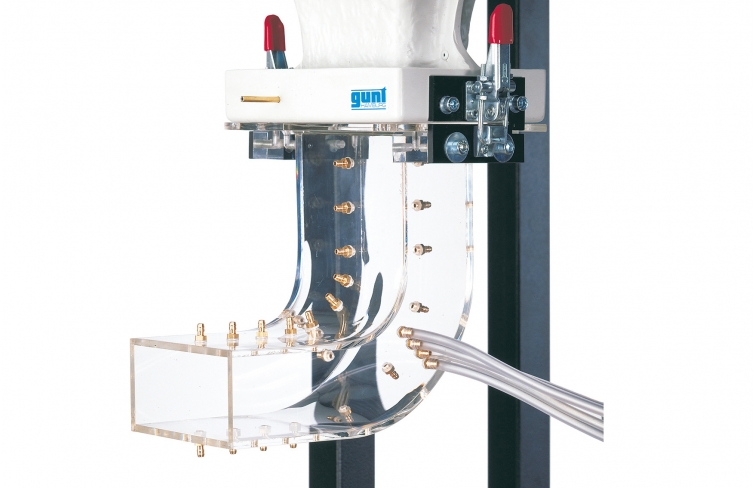

HM 225.05 Prietok v oblúku potrubia
HM 225.07 Voľný prúd

Aerodynamika popisuje správanie sa telies počas prúdenia okolo alebo cez telesá so stlačiteľnou tekutinou. Poznatky z experimentov v aerodynamike majú významný vplyv na vývoj dopravných prostriedkov (vozidlá, lode, lietadlá) a v architektúre (mrakodrapy, veže a mosty).

HM 225 ponúka spolu s príslušenstvom typické experimenty z oblasti prúdenia okolo, dopadajúceho prúdenia a prúdenia cez modely, ako aj ďalšie experimenty v oblasti ustáleného nestlačiteľného prúdenia.

Súčasťou trenažéra je radiálny ventilátor, ktorý je možné použiť na generovanie rýchlosti prúdenia až do 40 m/s. Rýchlosť je plynule nastaviteľná pomocou frekvenčného meniča. Stabilizačná nádrž s usmerňovačom prietoku zaisťuje konzistentný, nízkoturbulentný a reprodukovateľný prietok v meracej časti. Starostlivo tvarovaná dýza poskytuje do značnej miery homogénnu distribúciu rýchlosti prúdu vzduchu. Príslušenstvo sa upevňuje pomocou rýchloupínacích prvkov a dá sa rýchlo a jednoducho vymeniť. Meracie body pozdĺž meracieho úseku umožňujú meranie tlaku a rýchlosti. Rúrkové manometre sa používajú na jasné zobrazenie tlakov.

Objednávacie číslo: 070.22500

Špecifikácia

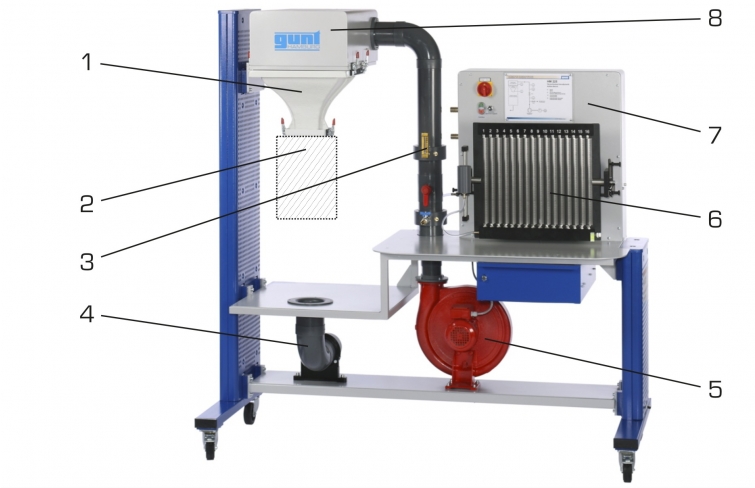

  1. aerodynamické experimenty v oblasti prúdenia okolo, dopadajúceho prúdenia a prúdenia cez modely, ako aj ďalšie experimenty v oblasti ustáleného nestlačiteľného prúdenia.
  2. vertikálna meracia časť s usmerňovačom prúdenia a tryskou
  3. radiálny ventilátor s plynulou reguláciou cez frekvenčný menič
  4. teplomer na meranie teploty vzduchu
  5. príslušenstvo bezpečne pripevnené k HM 225 pomocou rýchloupínacích prvkov
  6. 16 trubicových manometrov na zobrazovanie tlakov
  7. sklon trubicových manometrov do max. 1/10
  8. príslušenstvo pre pole obtekania telies: hraničné vrstvy ( HM 225.02 ), odporové sily ( HM 225.04 ), Coanda efekt ( HM 225.06 ), vizualizácia prúdnic ( HM 225.08 )
  9. príslušenstvo pre oblasť ustáleného nestlačiteľného prúdenia: Bernoulliho princíp ( HM 225.03 ), prúdenie v potrubnom kolene ( HM 225.05 ), voľné trysky ( HM 225.07 )
Technické dáta

Radiálny ventilátor

  • príkon: 0,37kW
  • max. objemový prietok: 15 m 3 /min
  • výstupný prierez trysky: 50x100mm
  • max. rýchlosť prúdenia na výstupe z dýzy: 40 m/s


Meracie rozsahy
  • teplota: 1x 0…60°C
  • manometer:
    • 16x 0…370mmWC, rozlíšenie: max. 1 Pa
    • sklon: 1:1, 1:2, 1:5, 1:10

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1880x800x1900 mm
Hmotnosť: cca. 220 kg

Objednávacie číslo: 070.22500
