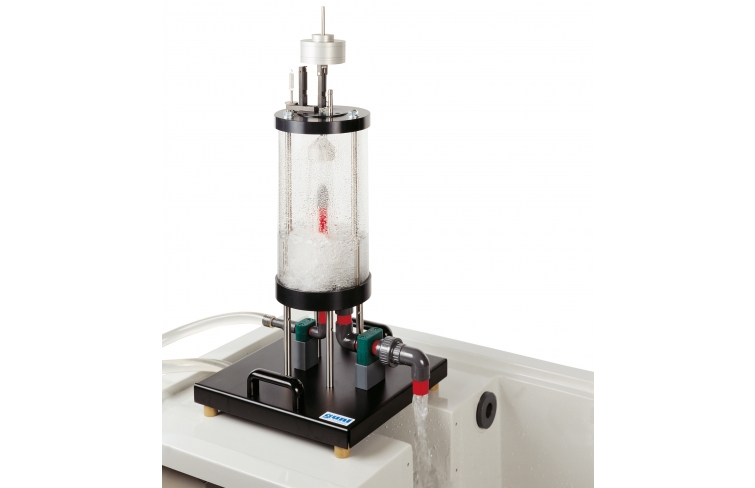

HM 150.08 Meranie prúdových síl
- skúmanie prúdových síl na deflektoroch
- demonštrácia princípu lineárnej hybnosti
- štyri vymeniteľné deflektory s rôznymi uhlami vychýlenia
- demonštrácia princípu lineárnej hybnosti
- štúdium prúdových síl
- vplyv prietoku a rýchlosti prúdenia
- vplyv rôznych uhlov vychýlenia
1 experimentálna jednotka
1 sada závaží
4 deflektory
1 sada inštruktážneho materiálu
voliteľné
HM 150 Základný modul pre experimenty v mechanike tekutín
Pri spomaľovaní, zrýchľovaní a vychyľovaní prúdiacej tekutiny dochádza k zmene rýchlosti a tým aj k zmene hybnosti. Zmeny hybnosti vedú k silám. V praxi sa hybné sily využívajú na premenu kinetickej energie na vykonanú prácu, napríklad v Peltonovej turbíne.
V HM 150.08 sú sily prúdu generované a študované pomocou vodného prúdu, ktorý pôsobí a je odvádzaný vymeniteľným deflektorom.
Experimentálna jednotka obsahuje priehľadnú nádrž, trysku, štyri vymeniteľné deflektory s rôznymi uhlami vychýlenia a váhu zaťaženú váhou. Sila prúdu vody sa nastavuje pomocou prietoku.
Experimenty študujú vplyv rýchlosti prúdenia a prietoku, ako aj rôznych uhlov vychýlenia. Sily prúdu vytvorené prúdom vody sa merajú na váhe. Sily sa vypočítajú pomocou rovnice hybnosti a porovnajú sa s meraniami.
Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15008
Špecifikácia
- skúmanie prúdových síl a demonštrácia princípu lineárnej hybnosti
- nádrž z priehľadného materiálu na pozorovanie experimentov
- tryska na vytváranie prúdu vody
- silu prúdu je možné nastaviť pomocou prietoku
- štyri rôzne tvarované deflektory: plochý povrch, šikmý povrch, polkruhový povrch, kužeľový povrch
- meranie sily prúdu pomocou váhy zaťaženej váhou
- prietok určený základným modulom HM 150
- zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórne zásobovanie
Technické dáta
Nádrž
- Vnútorný Ø: 200 mm
- výška: 340 mm
Tryska
- Ø 10 mm
Deflektor
- rovný povrch: 90°
- šikmá plocha: 45°/135°
- polkruhová plocha: 180°
- kónický povrch: 135°
Závažia
- 4x 0,2N
- 3x 0,3N
- 2x 1N
- 2x 2N
- 2x 5N
Rozmery a hmotnosť
DxŠxV: 400x400x880 mm
Hmotnosť: cca. 23 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok
Objednávacie číslo: 070.15008
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Hydrodynamika](/images/wissen_thumbs/85_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/555/HM-150.08-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-555-foto_totale.jpg)
![](/images/datasheet/555/HM-150.08-Measurement-of-jet-forces-products_list_small-gunt-555-foto_totale.jpg)

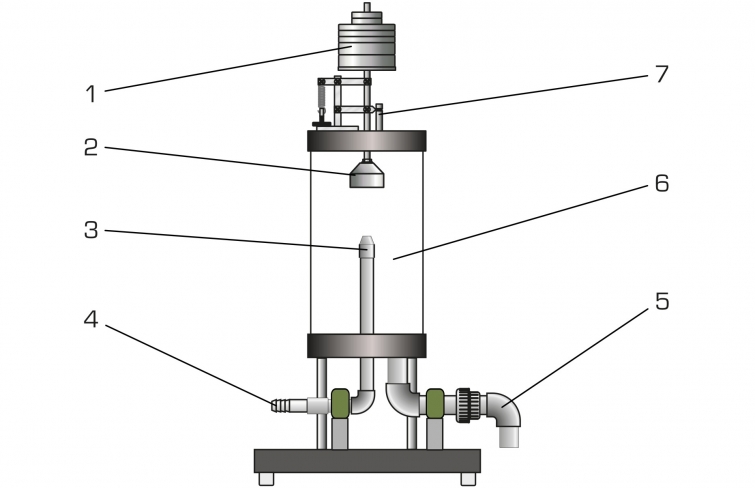

![1 závažie, 2 deflektor, 3 tryska, 4 prívod vody, 5 odtok vody, 6 nádrž, 7 pákové zariadenie](/images/datasheet/555/HM-150.08-Measurement-of-jet-forces-products_list_small-gunt-555-zeichnung.jpg)

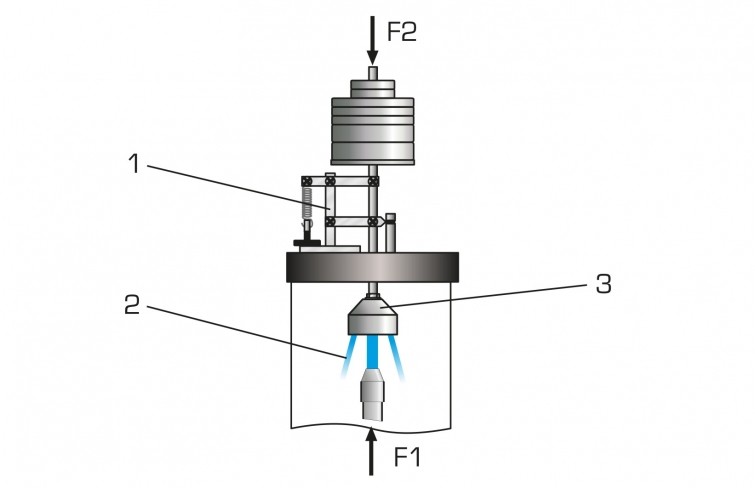

![Meranie síl prúdu pomocou váhy zaťaženej váhou 1 pákový prístroj, 2 vychyľovaný vodný prúd, 3 deflektor s kužeľovou plochou; F1 sila prúdu, F2 sila hmotnosti](/images/datasheet/555/HM-150.08-Measurement-of-jet-forces-products_list_small-gunt-555-zeichnung_einzelheit_1.jpg)

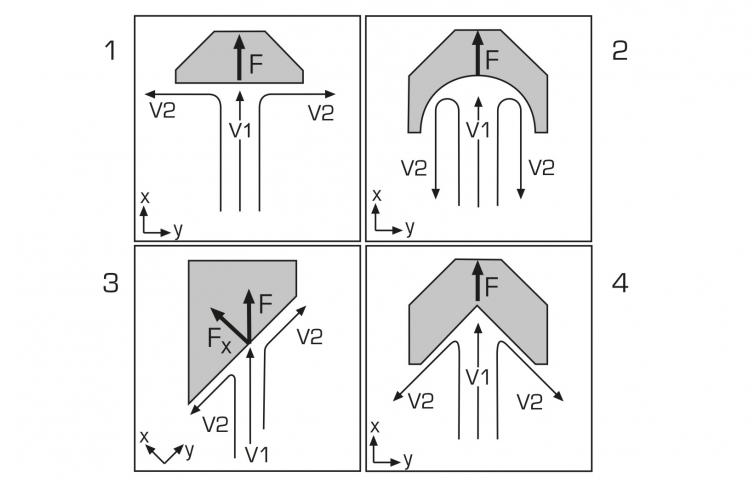

![Rozloženie rýchlostí v a síl F na deflektoroch 1 deflektor s rovnou plochou, 2 deflektor s polkruhovou plochou, 3 deflektor so šikmou plochou, 4 deflektor s kužeľovou plochou](/images/datasheet/555/HM-150.08-Measurement-of-jet-forces-products_list_small-gunt-555-zeichnung_einzelheit_2.jpg)
