HM 150.21 Vizualizácia prúdnic v otvorenom kanáli

HM 150.21 Vizualizácia prúdnic v otvorenom kanáli

  • obtekať rôzne vlečné telesá
  • incidentový tok rôznych prehrádzok
  • atrament ako kontrastné médium na vizualizáciu prúdnic
  • ako rôzne tvarované prehrádzky ovplyvňujú prietok

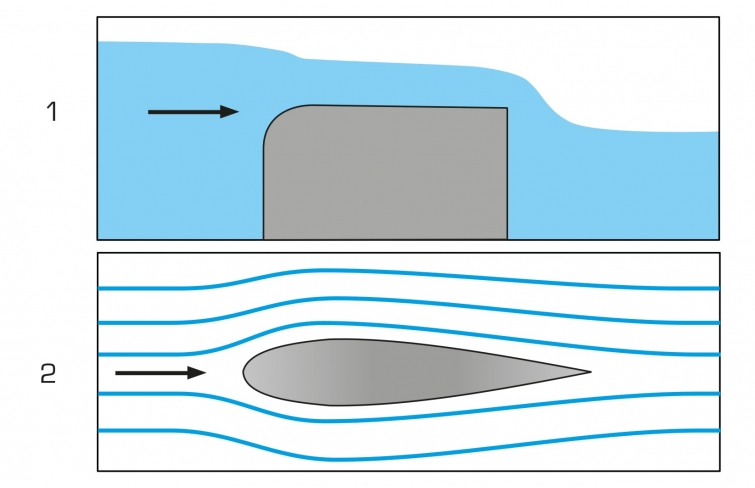

  • vizualizácia prúdnic pre prúdenie dopadajúce na prehrádzku
  • vizualizácia prúdnic pri obtekaní rôznych vlečných telies

1 experimentálny žľab
1 sada vlečných telies a prehrádzok
1 atrament (1 l)
1 sada nástrojov
1 sada inštruktážneho materiálu

voliteľné

HM 150 Základný modul pre experimenty v mechanike tekutín

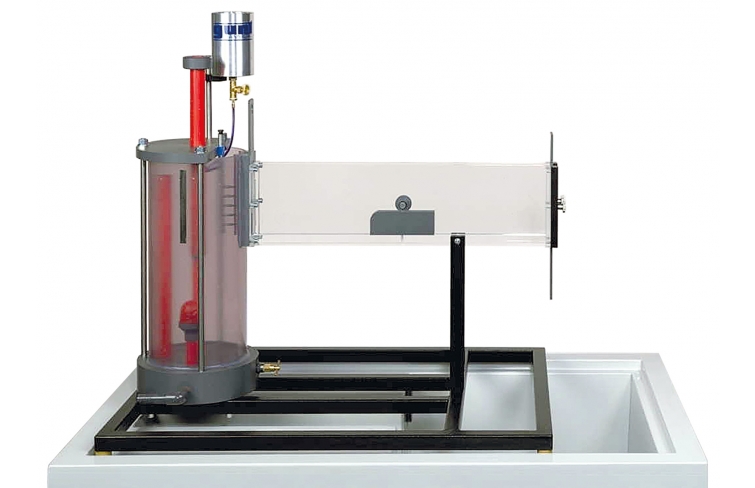

HM 150.21 je možné použiť na vizualizáciu prúdenia okolo aerodynamických telies a javov prúdenia v otvorených kanáloch.

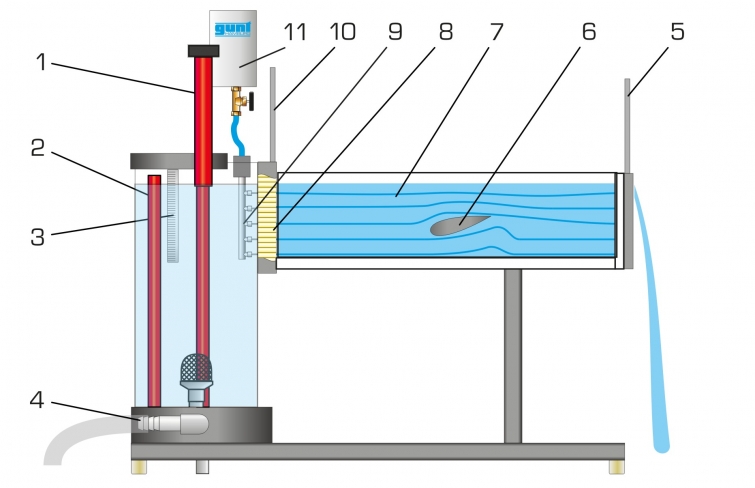

V experimentálnom žľabe je upevnené buď vlečné teleso alebo prepad. Prúdy sa zviditeľnia vstreknutím kontrastnej látky. Experimentálny žľab je vyrobený z priehľadného materiálu, aby bolo možné ľahko pozorovať prúdnice a vytváranie vírov. Hladinu vody v experimentálnom žľabe je možné regulovať cez stavidlo na vstupe a cez prepad na výstupe.

Pre experimenty sú k dispozícii dve prehrádzky a štyri rôzne vlečné telesá. Stabilizátor zabezpečuje rovnomerné a nevírové prúdenie vody.

Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Vodu dodáva HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.

Objednávacie číslo: 070.15021

Špecifikácia
  1. vizualizácia prúdnic počas dopadajúceho prúdenia a prúdenia okolo rôznych prehrádzok a vlečných telies
  2. priehľadný experimentálny žľab
  3. incidentový prúd demonštrovaný na dvoch prehrádzkach
  4. demonštrácia prúdenia okolo štyroch rôznych vlečných telies
  5. kontrastná látka: atrament
  6. rozdeľovač kontrastnej látky so siedmimi tryskami
  7. hladina vody v experimentálnom žľabe nastaviteľná cez stavidlo na vstupe vody a hrádzu na výstupe vody
  8. usmerňovač toku pre rovnomerný, nevírový prívod vody
  9. zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórne zásobovanie
Technické dáta

Experimentálny žľab

  • DxŠxV: 625x20x150 mm

Kontrastné médium: atrament
Injekcia kontrastnej látky

  • 7 trysiek

Nádrž na vodu: 12,5L
Nádrž na atrament: 200 ml

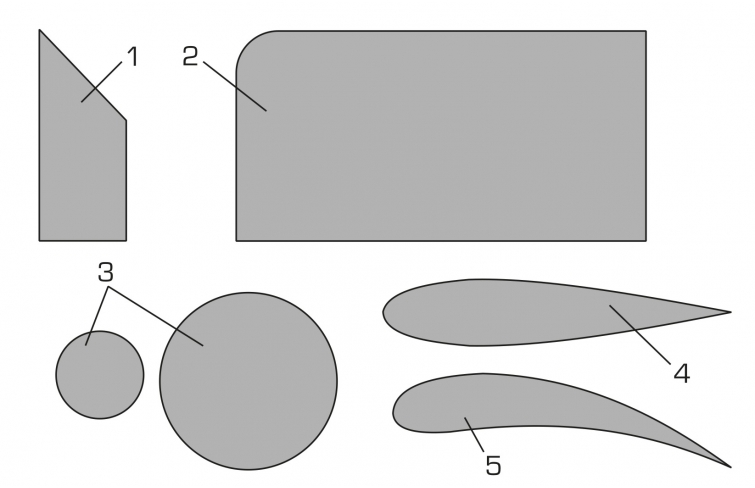

Ťahajte telá

  • malý valec: Ø 35 mm
  • veľký valec: Ø 60 mm
  • aerodynamické telo
  • profil vodiacej lopatky

Weirs

  • široká hrebeňová hať
  • ostrá hrebeňová hať

Rozmery a hmotnosť

DxŠxV: 895x640x890 mm
Hmotnosť: cca. 24 kg

Vyžaduje sa pre prevádzku

HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok

Objednávacie číslo: 070.15021
