HM 250.05 Meranie prúdových síl

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

skúmanie prúdových síl na deflektoroch s rôznymi uhlami vychýlenia

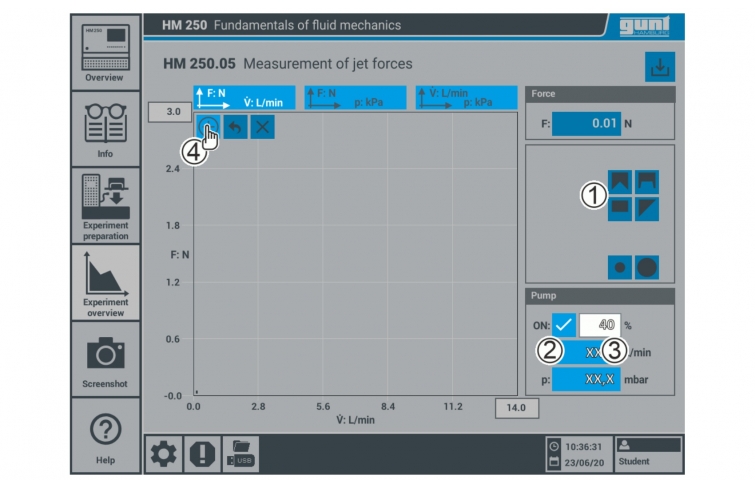

intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
automatická identifikácia príslušenstva pomocou technológie RFID

aplikácia rovnice hybnosti
meranie prúdových síl
skúmať ovplyvňujúce premenné prúdových síl
- uhly vychýlenia
- predtlak trysky
- rýchlosť prúdenia
- prietok
použiť Bernoulliho rovnicu

Softvér GUNT špeciálne prispôsobený použitému príslušenstvu

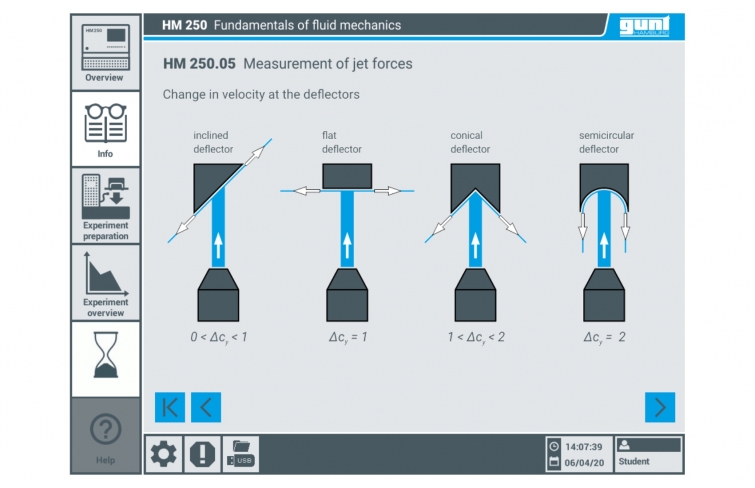

- vzdelávací modul s teoretickými základmi
- popis zariadenia

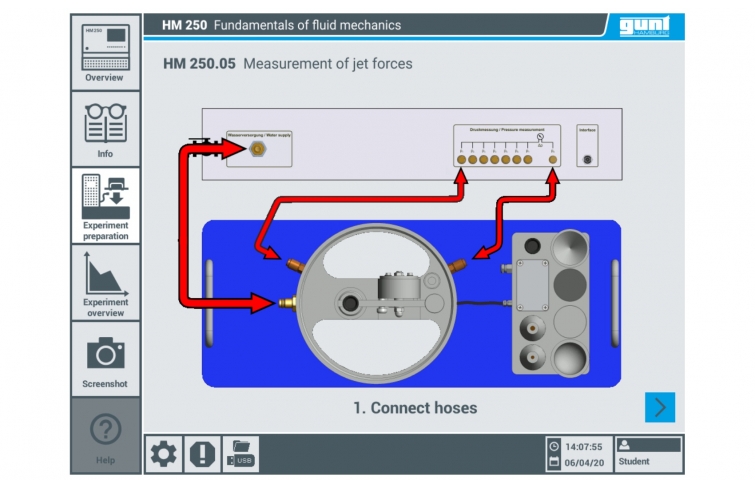

- riadená príprava experimentu
- vykonanie experimentu

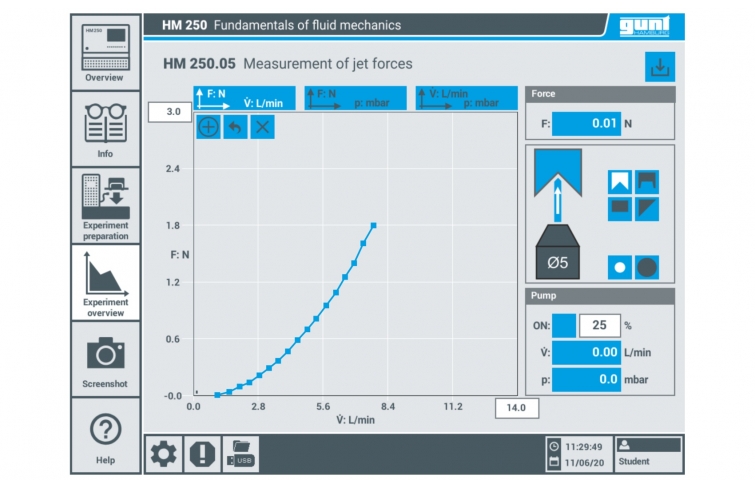

- grafické znázornenie silových kriviek
- prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
- k dispozícii rôzne užívateľské úrovne

1 experimentálna jednotka
2 trysky
4 deflektory
1 sada inštruktážneho materiálu

požadovaný

HM 250 Základy mechaniky tekutín

voliteľné

HM 250,90 Laboratórny regál

Každá zmena rýchlosti tekutiny vychýlením, spomalením alebo zrýchlením súvisí so zmenou hybnosti. Zmena hybnosti súčasne spôsobuje silový efekt. V praxi sa to využíva napríklad na pohon Peltonovej turbíny.

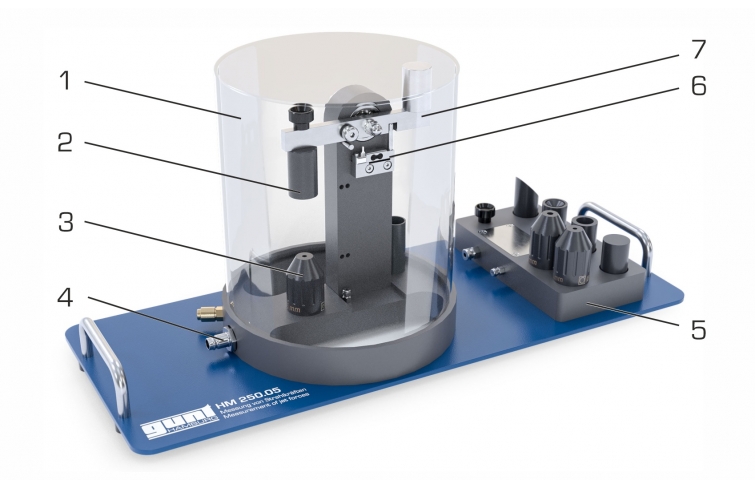

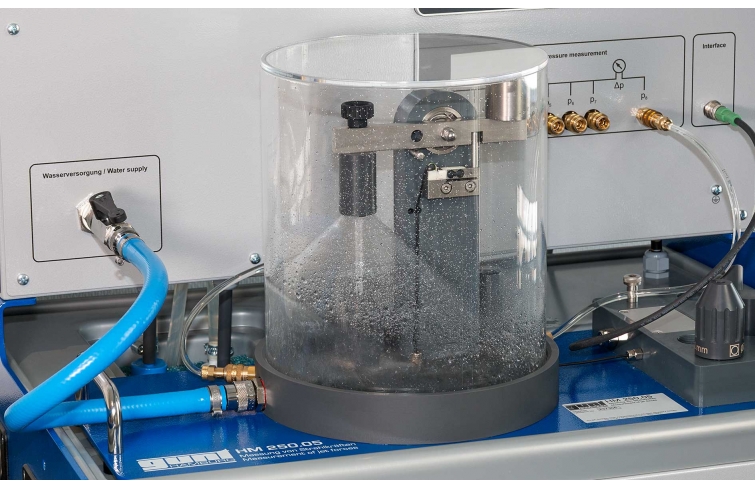

HM 250.05 obsahuje dve vymeniteľné trysky na generovanie vodného prúdu, ktorý dopadá na deflektor. K dispozícii sú štyri rôzne deflektory. Vodný prúd vytvára prúdové sily na deflektoroch, ktoré sú merané ohybovým lúčom. Priehľadná ochrana proti striekajúcej vode zaisťuje jasný výhľad na experimenty.

Predtlak dýzy sa meria cez tlakovú prípojku na vstupe dýzy. Základný modul sa používa na meranie prietoku, tlaku a sily. Skúma sa teda vplyv predtlaku trysky, rôznych uhlov vychýlenia, rýchlosti prúdenia ako aj rýchlosti prúdenia. Teoretické sily sa vypočítajú pomocou rovnice hybnosti a porovnajú sa s nameranými hodnotami z experimentov.

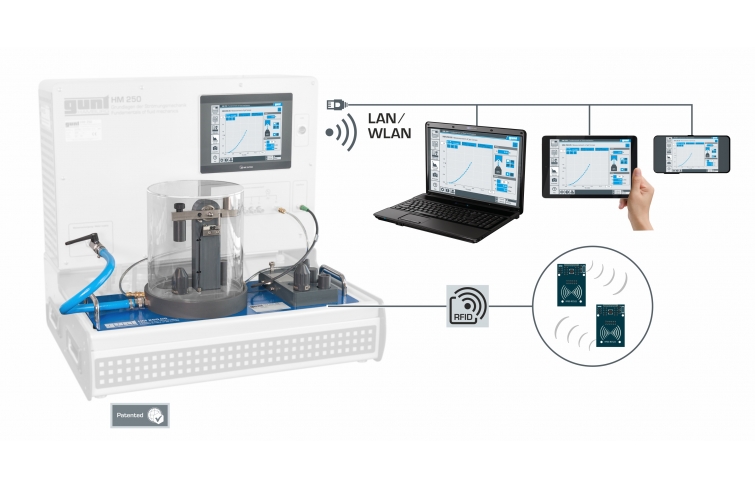

Príslušenstvo HM 250.05 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. HM 250 dodáva vodu a používa sa na nastavenie prietoku.

Objednávacie číslo: 070.25005

Špecifikácia

skúmanie prúdových síl a aplikácia rovnice hybnosti
2 vymeniteľné trysky na vytváranie prúdu vody

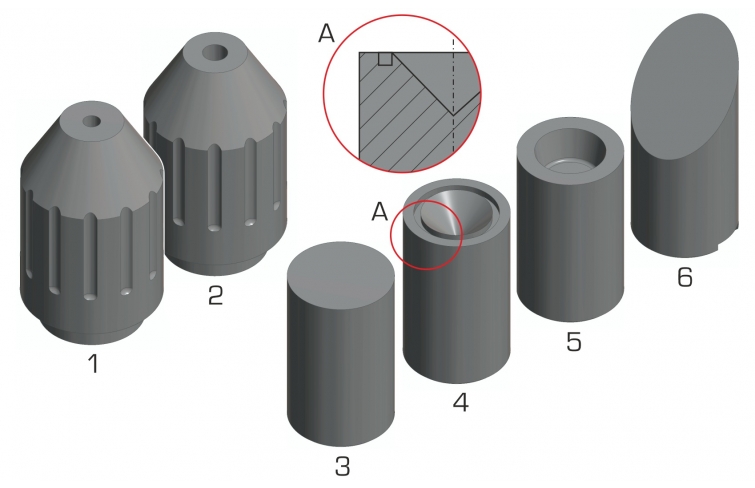

4 rôzne tvarované deflektory: rovná plocha, šikmá plocha, prehĺbenie v tvare zrezaného kužeľa, prehĺbenie v tvare kužeľa
kryt z priehľadného materiálu na pozorovanie experimentov
meranie prúdových síl pomocou ohybového lúča
meranie predtlaku trysky cez tlakovú prípojku na vstupe trysky
vodný prúd je možné nastaviť výberom trysky a prietoku na základnom module HM 250
automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
voda dodávaná cez základný modul HM 250
