HM 150.06 Stabilita plávajúcich telies

HM 150.06 Stabilita plávajúcich telies

  • stabilita plávajúceho telesa
  • určenie metacentra
  • ďalšie plávajúce telesá s rôznymi tvarmi rámu voliteľne k dispozícii, HM 150.39
  • štúdium a určenie
    • vztlak, stred vztlaku
    • ťažisko, metacentrum, stabilita
    • päta

1 experimentálna jednotka
1 sada inštruktážneho materiálu

voliteľné

HM 150,39 Plávajúce telesá pre HM 150,06
WP 300.09 Laboratórny vozík

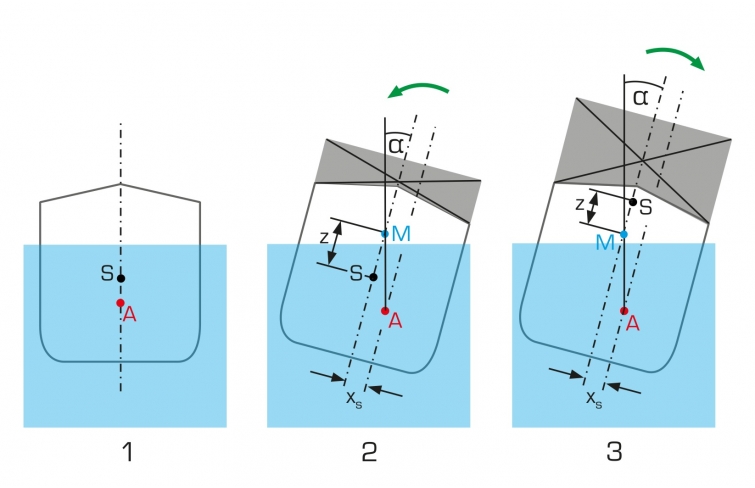

V hydrostatike je metacentrum dôležitým bodom, ktorý treba zvážiť pri hodnotení stability plávajúcich telies. Stabilita sa vzťahuje na schopnosť lode vzpriamiť sa z naklonenej polohy. Metacentrum je priesečníkom vektora vztlaku a osou symetrie cievy na určitej päte.

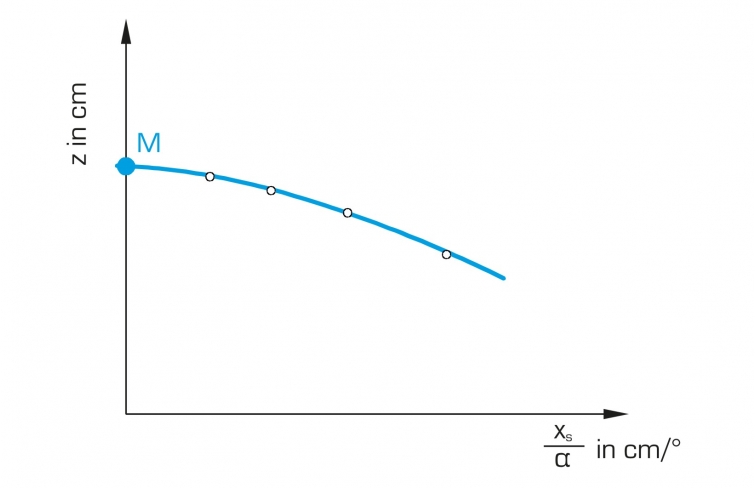

Jednotku HM 150.06 je možné použiť na štúdium stability plávajúceho telesa a na grafické určenie metacentra. Okrem toho sa dá určiť aj vztlak plávajúceho telesa. Experiment sa ľahko pripravuje a je vhodný najmä na praktickú prácu v malých skupinách.

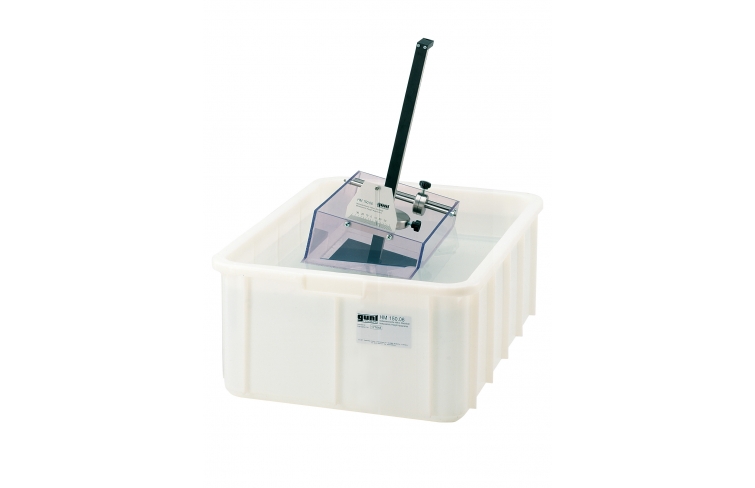

Experiment sa vykonáva v nádrži naplnenej vodou. Ako plávajúce teleso je použité priehľadné teleso s obdĺžnikovým prierezom rámu. Upínané závažia, ktoré sa dajú horizontálne a vertikálne posúvať, umožňujú nastaviť ťažisko a pätu.

Polohu upnutých závaží je možné odčítať na stupniciach. Klinometer označuje pätu.

Príslušenstvo HM 150.39 je k dispozícii ako voliteľné príslušenstvo pre ďalšie experimenty s rôznymi tvarmi rámu.

Objednávacie číslo: 070.15006

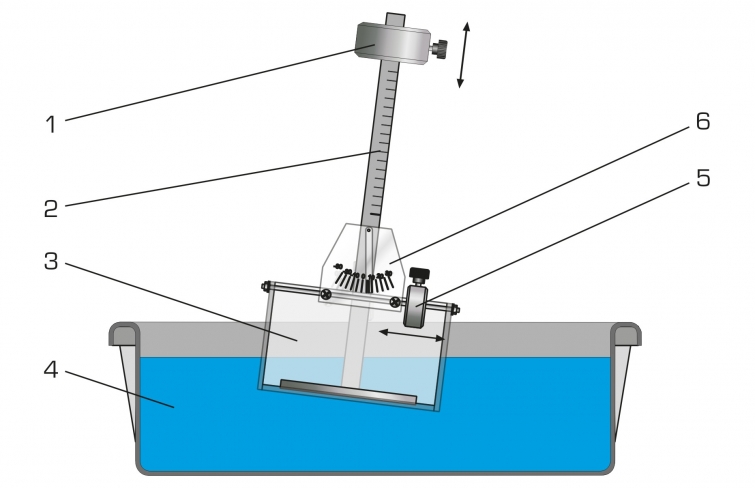

Špecifikácia
  1. skúmanie stability plávajúceho telesa a určenie metacentra
  2. transparentné plávajúce teleso s obdĺžnikovým prierezom rámu
  3. jedno horizontálne pohyblivé upnuté závažie na nastavenie päty
  4. jedno vertikálne pohyblivé upnuté závažie na nastavenie ťažiska
  5. sklonomer so stupnicou na zobrazenie päty
  6. ďalšie plávajúce telesá s rôznymi tvarmi rámu dostupné ako príslušenstvo: HM 150.39
Technické dáta

Plávajúce telo

  • DxŠxV: 300x130x190 mm
  • výška stožiaru: 400 mm

Horizontálna mierka: 180 mm
Vertikálna mierka: 400 mm
Výšková stupnica plávajúceho telesa: 120 mm
Klinometrická stupnica: ±30°

Závažia

  • plávajúce teleso bez upnutých závaží: cca. 2,7 kg
  • vertikálna upnutá hmotnosť: 575 g
  • horizontálna upnutá hmotnosť: 196 g

Nádrž na vodu: 50L

Rozmery a hmotnosť

DxŠxV: 660x450x220 mm (nádrž)
Hmotnosť: cca. 6 kg

Objednávacie číslo: 070.15006
