HM 150.11 Straty v potrubnom systéme

HM 150.11 Straty v potrubnom systéme

  • tlakové straty v potrubnom systéme
  • meranie tlaku bez interakcie cez prstencové komory
  • transparentné meracie objekty na určenie prietoku
  • tlakové straty v potrubiach, potrubných prvkoch a armatúrach
  • ako rýchlosť prúdenia ovplyvňuje stratu tlaku
  • stanovenie koeficientov odporu

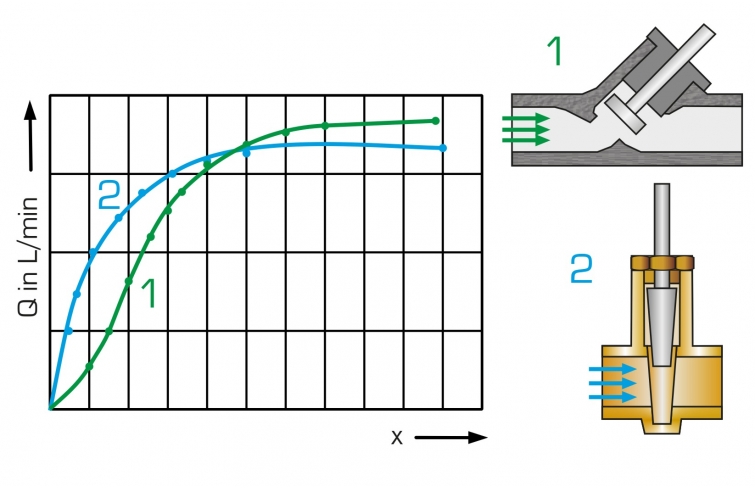

  • otváracie charakteristiky uhlového sedlového ventilu a posúvača
  • oboznámenie sa s rôznymi meracími objektmi na určenie prietoku:
    • Venturiho tryska
    • clonový prietokomer a meracia tryska

1 experimentálna jednotka
2 uzatváracie zariadenia (uhlový sedlový ventil, posúvač)
1 Venturiho tryska
1 clonový prietokomer alebo meracia tryska
1 sada hadíc
1 sada nástrojov
1 sada inštruktážneho materiálu

voliteľné

HM 150 Základný modul pre experimenty v mechanike tekutín

K stratám tlaku dochádza pri prúdení reálnych tekutín v dôsledku trenia a turbulencie (víry). K stratám tlaku dochádza v potrubiach, potrubných prvkoch, armatúrach a meracích zariadeniach (napr. prietokomery, rýchlomery). Tieto tlakové straty je potrebné vziať do úvahy pri projektovaní potrubných systémov.

HM 150.11 umožňuje študovať tlakové straty v potrubiach, potrubných prvkoch a uzatváracích zariadeniach. Okrem toho je prezentovaná metóda diferenčného tlaku na meranie prietoku.

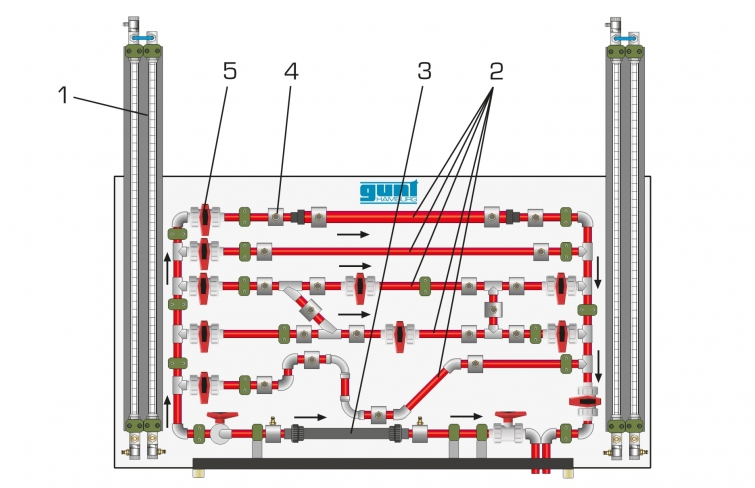

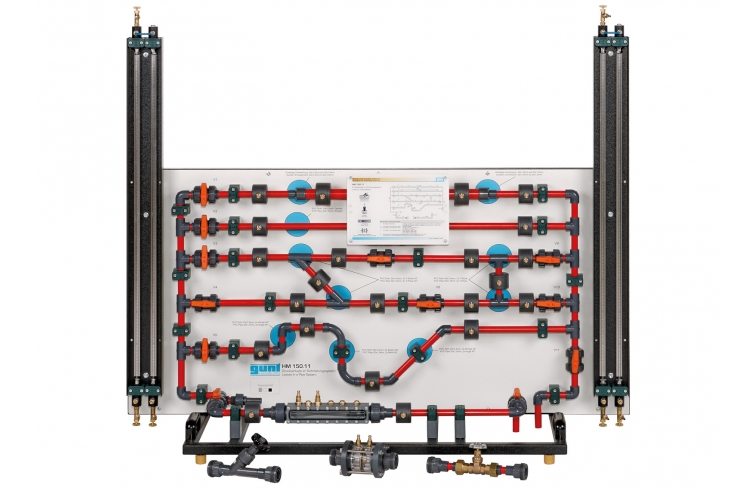

Experimentálna jednotka obsahuje šesť rôznych častí potrubia, ktoré sa dajú individuálne odpojiť. Časti potrubia sú vybavené prvkami potrubia, ako sú ohyby, kolená a odbočky. V jednom potrubnom úseku sú inštalované rôzne uzatváracie zariadenia a meracie objekty na určenie prietoku. Meracie predmety sú vyrobené z priehľadného materiálu a poskytujú vynikajúci pohľad na vnútornú štruktúru. Miesta merania tlaku v potrubnom systéme sú riešené ako prstencové komory. To vytvára do značnej miery nerušivé meranie tlaku.

Experimenty merajú tlakové straty v potrubiach a potrubných prvkoch, ako sú odbočky a ohyby. Zaznamenáva sa aj charakteristika otvárania uzatváracích zariadení. Tlaky sa merajú pomocou dvojrúrkových manometrov.

Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.

Objednávacie číslo: 070.15011

Špecifikácia
  1. vyšetrenie tlakových strát v potrubných prvkoch a uzatváracích zariadeniach
  2. rôzne meracie objekty na určenie prietoku podľa metódy diferenčného tlaku
  3. šesť potrubných úsekov, ktoré je možné individuálne uzavrieť, s rôznymi potrubnými prvkami: náhla kontrakcia, náhle zväčšenie, Y-kusy, T-kusy, rohy a ohyby
  4. jeden potrubný diel na uchytenie vymeniteľných uzatváracích/meracích predmetov

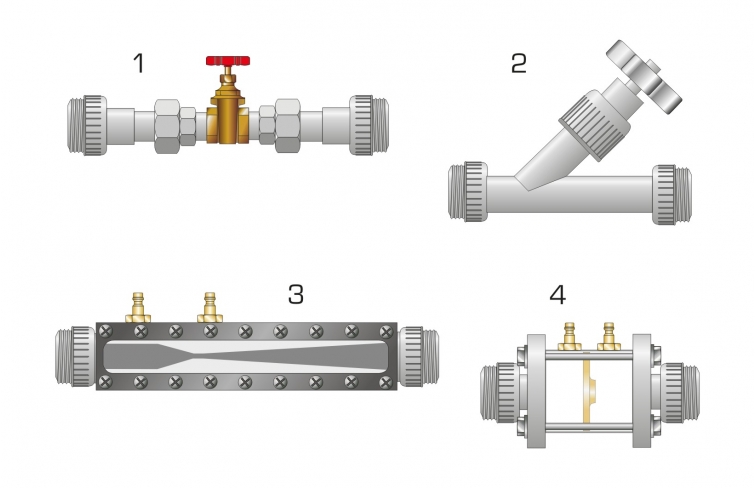

  5. meracie predmety z priehľadného materiálu: Venturiho tryska, clonový prietokomer a meracia tryska
  6. uzatváracie zariadenia: uhlový sedlový ventil, posúvač
  7. prstencové komory umožňujú meranie tlaku bez interakcie
  8. 2 dvojrúrkové manometre na meranie tlakového rozdielu
  9. prietok určený základným modulom HM 150
  10. zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórne zásobovanie
Technické dáta

Potrubie na uchytenie armatúr alebo meracích predmetov

  • 20x1,5mm, PVC

Oddiely potrubia
Vnútorný priemer: d

  • rovné: d=20x1,5mm, dĺžka: 800mm, PVC
  • náhla kontrakcia: d=32x1,8-20x1,5mm, PVC
  • náhle zväčšenie: d=20x1,5-32x1,8mm, PVC
  • s 2x Y-kusom 45° a 2x T-kusom
  • s 2x 90° koleno/ohyb: d=20x1,5mm, PVC a 2x 45° koleno: d=20x1,5mm, PVC

2x dvojrúrkové manometre: 0…1000 mmWC


Meracie rozsahy
  • tlak: 0…0,1 bar
Rozmery a hmotnosť

DxŠxV: 1530x640x1300 mm
Hmotnosť: cca. 58 kg

Vyžaduje sa pre prevádzku

HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok

Objednávacie číslo: 070.15011
