HM 150.09 Horizontálne vytekanie z nádoby

HM 150.09 Horizontálne vytekanie z nádoby

  • vizualizácia trajektórie výstupného prúdu
  • štúdium otvorov s rôznymi priemermi a obrysmi
  • stanovenie koeficientu kontrakcie
  • zaznamenávanie trajektórie vodného prúdu pri rôznych výstupných rýchlostiach
  • štúdium toho, ako hladina v nádrži ovplyvňuje výstupnú rýchlosť
  • stanovenie koeficientu kontrakcie pre rôzne obrysy a priemery

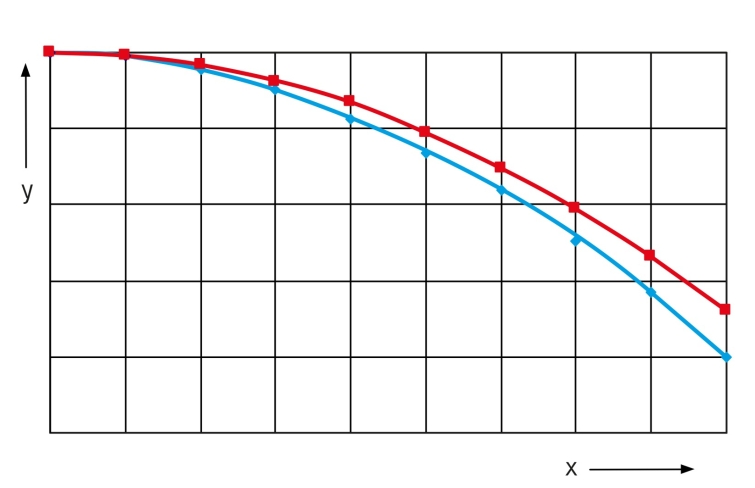

  • porovnanie skutočnej a teoretickej výstupnej rýchlosti

1 experimentálna jednotka
4 vložky
1 sada inštruktážneho materiálu

voliteľné

HM 150 Základný modul pre experimenty v mechanike tekutín

Hydrodynamika zvažuje vzťah medzi trajektóriou, výstupným obrysom a výstupnou rýchlosťou počas prúdenia z nádrží. Tieto úvahy majú praktické využitie napríklad v hydrotechnike alebo pri navrhovaní spodných výpustí v priehradách.

HM 150.09 umožňuje užívateľovi študovať a vizualizovať profil vodného prúdu. Okrem toho môže byť koeficient kontrakcie určený ako charakteristika pre rôzne obrysy.

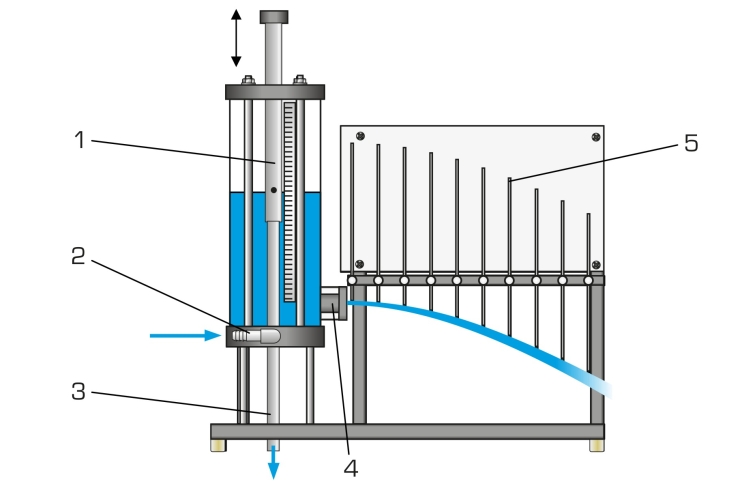

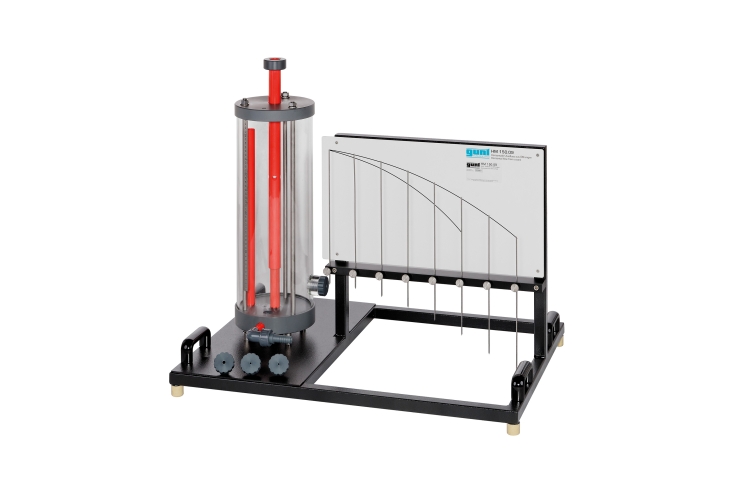

Experimentálna jednotka obsahuje priehľadnú nádrž, bodové meradlo a panel na vizualizáciu dráh prúdov. Vymeniteľná vložka je inštalovaná na výstupe vody z nádrže, aby sa uľahčilo skúmanie rôznych otvorov. Spolu s jednotkou sú dodávané štyri vložky s rôznymi priemermi a obrysmi.

Na vizualizáciu trajektórie sa vydaný prúd vody meria pomocou bodového meradla, ktoré pozostáva z pohyblivých tyčí. Tyče sú umiestnené v závislosti od profilu vodného prúdu. Výsledkom je trajektória, ktorá sa prenáša na panel.

Nádrž obsahuje nastaviteľný prepad a stupnicu. Týmto spôsobom je možné presné nastavenie a presné odčítanie úrovne naplnenia. Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.

Objednávacie číslo: 070.15009

Špecifikácia
  1. štúdium horizontálnych tokov z nádrží
  2. stanovenie koeficientu kontrakcie pre rôzne výstupné obrysy a priemery
  3. nádrž s nastaviteľným prepadom a mierkou
  4. štyri vymeniteľné vložky s rôznymi priemermi a obrysmi
  5. bodové meradlo s ôsmimi pohyblivými tyčami na vizualizáciu dráhy prúdu
  6. biely panel na zaznamenávanie trajektórie
  7. prietok určený základným modulom HM 150
  8. zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórne zásobovanie
Technické dáta

Nádrž

  • výška: 510 mm
  • Ø 190 mm
  • obsah: cca. 13,5 l

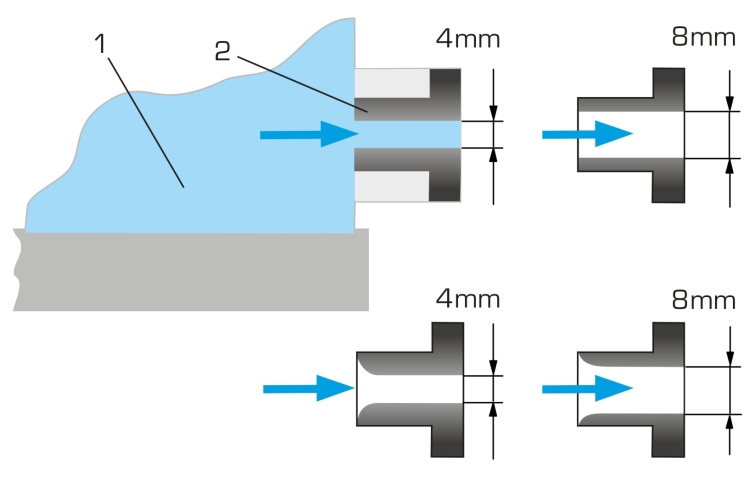

Vložky so zaobleným obrysom

  • 1x Ø 4 mm
  • 1x Ø 8 mm

Vložky so štvorcovým obrysom

  • 1x Ø 4 mm
  • 1x Ø 8 mm

Bodové meradlo, 8 pohyblivých tyčí

  • dĺžka: 350 mm

Rozmery a hmotnosť

DxŠxV: 870x640x700 mm
Hmotnosť: cca. 26 kg

Vyžaduje sa pre prevádzku

HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok

Objednávacie číslo: 070.15009
