HM 150.12 Vertikálne vytekanie z nádoby
- určenie priemeru a rýchlosti výstupného prúdu
- štúdium otvorov s rôznymi vstupnými a výstupnými obrysmi
- určenie koeficientu kontrakcie
- štúdium výstupného prúdu (priemer, rýchlosť)
- stanovenie tlakových strát a koeficientu kontrakcie pre rôzne výstupné obrysy
- stanovenie prietoku pri rôznych výtlačných výškach
1 experimentálna jednotka
5 vložiek
1 sada hadíc
1 sada inštruktážneho materiálu
voliteľné
HM 150 Základný modul pre experimenty v mechanike tekutín
Straty tlaku pri prúdení z nádrží sú v podstate výsledkom dvoch procesov: vychýlenie prúdu pri vstupe do otvoru a trenie steny v otvore. V dôsledku tlakových strát je skutočný prietok menší ako teoretický prietok.
HM 150.12 určuje tieto straty pri rôznych prietokoch. Je možné študovať rôzne priemery, ako aj vstupné a výstupné obrysy otvorov. Okrem toho môže byť koeficient kontrakcie určený ako charakteristika pre rôzne obrysy.

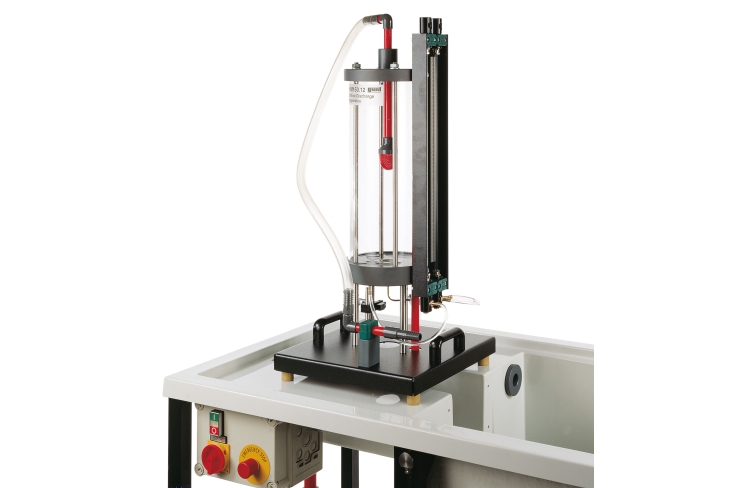

Experimentálna jednotka obsahuje priehľadnú nádrž, meracie zariadenie, ako aj Pitotovú trubicu a manometre s dvojitou trubicou. Vymeniteľná vložka je inštalovaná na výstupe vody z nádrže, aby sa uľahčilo skúmanie rôznych otvorov. Spolu s jednotkou sa dodáva päť vložiek s rôznymi priemermi, vstupnými obrysmi a výstupnými obrysmi.
Vydaný prúd vody sa meria pomocou meracieho prístroja. Pitotova trubica zisťuje celkový tlak prietoku. Na určenie rýchlosti sa používa tlakový rozdiel (odčítaný na manometri).
Nádrž je vybavená nastaviteľným prepadom a meracím bodom pre statický tlak. Takto sa dá hladina presne nastaviť a odčítať na manometri. Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15012
Špecifikácia
- štúdium tlakových strát vo vertikálnych prietokoch z nádrží
- stanovenie koeficientu kontrakcie pre rôzne obrysy a priemery
- nádrž s nastaviteľným prepadom
- 5 vymeniteľných vložiek s rôznymi obrysmi
- meracie zariadenie na určenie priemeru prúdu
- Pitotova trubica na určenie celkového tlaku
- zobrazenie tlaku na dvojrúrkových manometroch
- prietok určený základným modulom HM 150
- zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórne zásobovanie
Technické dáta
Nádrž
- kapacita: cca. 13L
- výška prepadu: max. 400 mm
- max. prietok: 14L/min
Vložky
Vnútorné priemery: d 1 = vstup, d 2 = výstup
- 1x cylindrický otvor, d=12mm
- 1x vývod z vložky: kužeľ d 1 =24mm, d 2 =12mm
- 1x vstup do vložky: clona d 1 = 24 mm, d 2 = 12 mm
- 1x vstup do vložky: kužeľ d 1 = 30 mm, d 2 = 12 mm
- 1x vstup do vložky: zaoblený, d=12mm
Meracie rozsahy
- tlak: 500mmWC
- polomer lúča: 0…10 mm
Rozmery a hmotnosť
DxŠxV: 400x400x900 mm
Hmotnosť: cca. 18 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok
Objednávacie číslo: 070.15012
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/559/HM-150.12-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-559-foto_totale.jpg)
![](/images/datasheet/559/HM-150.12-Vertical-flow-from-a-tank-products_list_small-gunt-559-foto_totale.jpg)

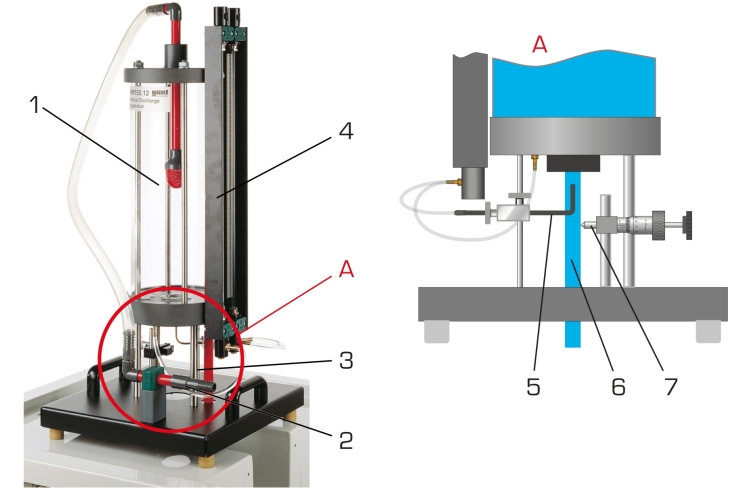

![1 vstupné sitko, 2 vodné prípojky, 3 prepad, 4 dvojrúrkové manometre, 5 Pitotových trubíc, 6 vodných lúčov, 7 meracích prístrojov pre priemer dýzy](/images/datasheet/559/HM-150.12-Vertical-flow-from-a-tank-products_list_small-gunt-559-zeichnung.jpg)

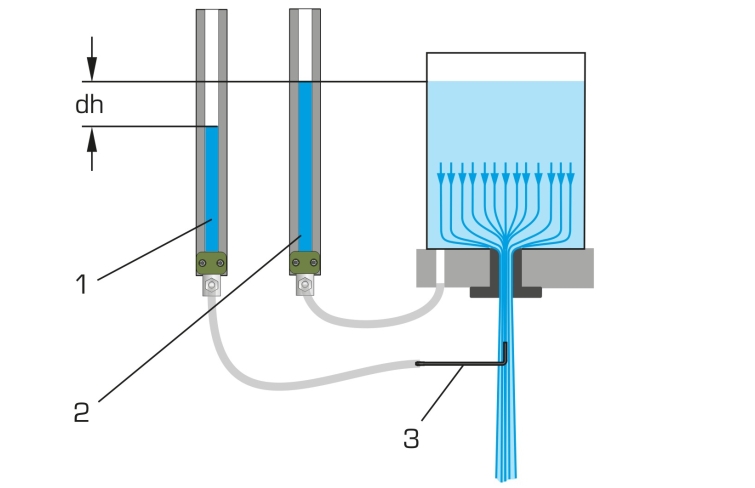

![Meranie tlakov: 1 celkový tlak vo voľnej tryske, 2 statický tlak v nádrži, 3 Pitotova trubica; strata dh v dôsledku premeny tlaku na rýchlosť](/images/datasheet/559/HM-150.12-Vertical-flow-from-a-tank-products_list_small-gunt-559-zeichnung_einzelheit_1.jpg)

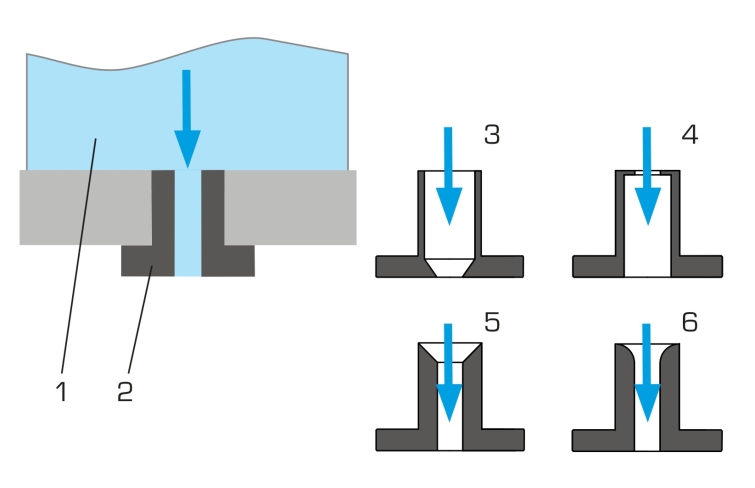

![Vymeniteľné vložky na štúdium rôznych obrysov vstupu a výstupu 1 nádrž, 2 vložka s valcovým otvorom, 3 vložka s kužeľovým výstupom, 4 vložka s clonou na vstupe, 5 vložka s kužeľovým vstupom, 6 vložka so zaobleným vstupom](/images/datasheet/559/HM-150.12-Vertical-flow-from-a-tank-products_list_small-gunt-559-zeichnung_einzelheit_2.jpg)
