RT 020 Tréningový systém: ovládanie prietoku

RT 020 Tréningový systém: ovládanie prietoku

  • základné vzťahy riadiaceho inžinierstva na príklade riadenia toku
  • konfigurovateľný a parametrizovateľný softvérový ovládač s rozsiahlymi funkciami
  • príprava experimentu a softvérová simulácia pre diaľkové vzdelávanie
  • experimenty je možné sledovať a analyzovať v lokálnej sieti
  • základy riadiaceho inžinierstva na príklade systému riadeného tokom
  • odozva otvorenej regulačnej slučky
  • riadený systém bez spätnej väzby
  • účinky rôznych parametrov a metód regulátora na odozvu systému s uzavretou slučkou
  • optimalizácia regulátora zmenou parametrov regulátora: K p , T n , T v
  • zaznamenávanie skokových odoziev: krok manipulačnej premennej, krok referenčnej hodnoty a krok premennej poruchy
  • manipulačné obmedzenie premennej a vplyv na riadiaci systém
  • vplyv rušivých premenných
  • softvérová simulácia rôznych riadených systémov (P, I, PT 1 , PT 2 )
  • porovnanie rôznych parametrov riadeného systému
  • špecifický softvér GUNT pre celú sériu zariadení
  • ovládač: ručný, neriadený ručný chod, plynulý ovládač, dvoj alebo trojbodový ovládač
  • programátor pre vaše vlastné priebehy referenčných hodnôt
  • návrh regulátorov poruchových premenných

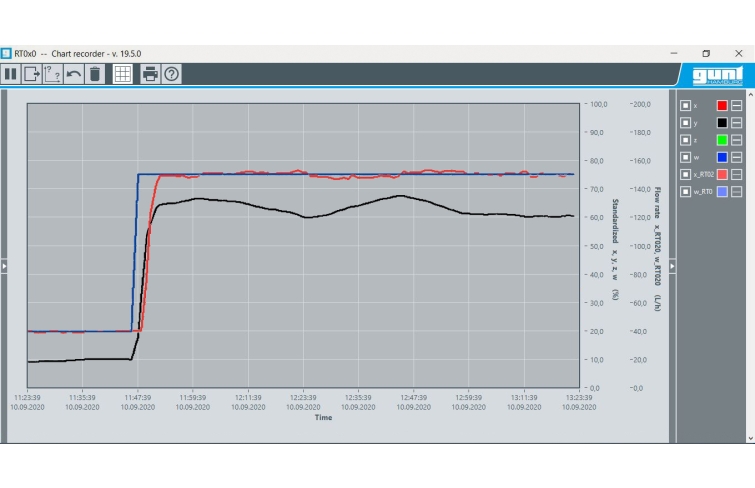

  • zaznamenávanie časových závislostí
  • vzdialené vzdelávanie: softvérová simulácia na ľubovoľnom počte pracovných staníc

1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

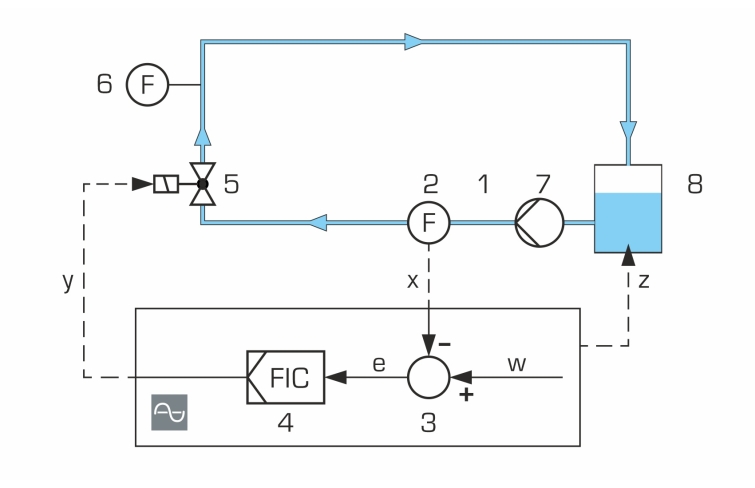

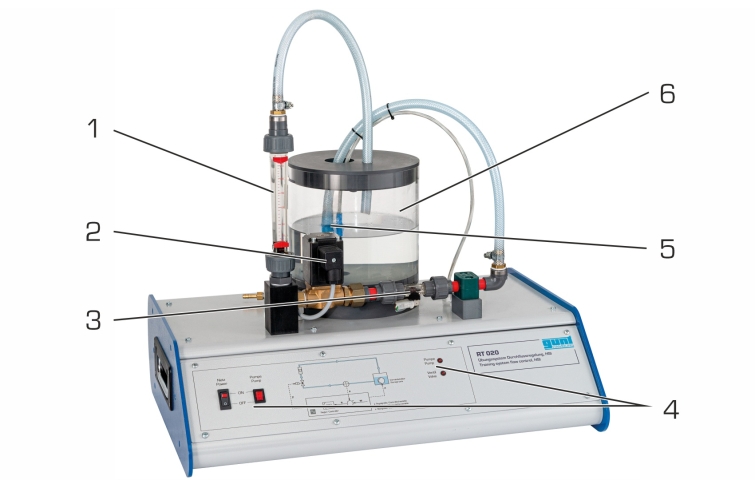

Zariadenie RT 020 ponúka základné experimenty na systéme s riadeným prietokom. Ako riadený systém slúži potrubný úsek, ktorým prúdi médium. Prietok v potrubí predstavuje regulovanú veličinu, ktorá je meraná meracím prvkom, v tomto prípade snímačom prietoku turbínového kolesa. Výstupný signál zo snímača sa privádza do softvérového ovládača. Výstupný signál z regulátora ovplyvňuje pohon, v tomto prípade elektromagnetický proporcionálny ventil. Poloha ventilu mení prietok v potrubí. Rýchlosť čerpadla – a tým aj dávkovanie – možno ovládať pomocou softvéru, aby sa študoval vplyv rušivých premenných. Riadiaca odozva sa zobrazuje vo forme časovej závislosti. Vo vnútri potrubia je umiestnený rotameter, ktorý umožňuje kedykoľvek sledovať prietok.

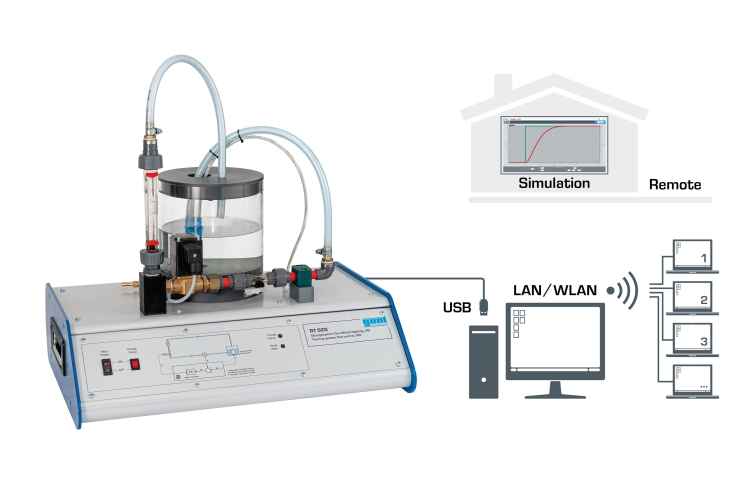

Výkonný softvér GUNT pre celú sériu zariadení – vo forme hardvérovej/softvérovej integrácie ( HSI ) – je hlavným komponentom celej série. Experimentálna jednotka a PC sú prepojené cez USB rozhranie (vyžaduje sa externý PC).

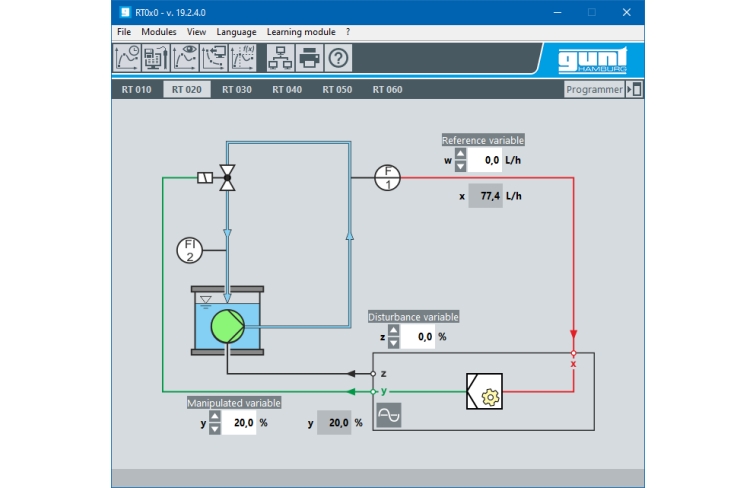

Vplyv, ktorý majú zmeny na správanie systému, je možné rýchlo a jednoducho študovať pomocou softvéru. Integrovaný programátor vám umožňuje nastaviť referenčné hodnoty a časové intervaly na vykonanie progresie referenčných hodnôt. Ďalšie aspekty riadiaceho inžinierstva sú študované pomocou softvérových simulácií pre riadené systémy do 2. rádu.

Porozumeniu napomáha kombinácia prehľadného, reálneho riadeného systému a simulácií iných riadených systémov v sérii prístrojov RT 010 – RT 060. Prípravy na experimenty, ako aj softvérové simulácie sa môžu vykonávať v prostredí diaľkového vzdelávania. Experimenty je možné pozorovať na ľubovoľnom počte pracovných staníc v lokálnej sieti.

Objednávacie číslo: 080.02000

Špecifikácia
  1. riadenie prietoku: typický riadený systém
  2. riadený systém: potrubie s prietok
  3. riadená veličina: prietok
  4. merací prvok: snímač prietoku turbínového kolesa
  5. softvérový regulátor je možné konfigurovať a parametrizovať ako P, PI, PID a spínací regulátor
  6. pohon: elektromagnetický proporcionálny ventil
  7. rušivá premenná generovaná zmenou rýchlosti čerpadla
  8. rotameter na sledovanie prietoku
  9. akumulačná nádrž pre uzavretý vodný okruh
  10. softvérová simulácia: rôzne riadené systémy
  11. Softvér GUNT : možnosť pripojiť ľubovoľný počet externých pracovných staníc do lokálnej siete na sledovanie a analýzu experimentu
  12. príprava experimentu a simulácia softvéru na ľubovoľnom počte pracovných staníc pre diaľkové vzdelávanie
  13. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
  14. multimediálne inštruktážne materiály online v GUNT Media Center
Technické dáta

Zásobná nádrž: cca. 3000 ml

Čerpadlo s reguláciou otáčok

  • spotreba energie: 18W
  • max. prietok: 8L/min
  • max. hlava: 5m

Proporcionálny ventil: Kvs: 0,7m 3 /h

Softvérový regulátor je možné konfigurovať a parametrizovať ako P, PI, PID a spínací regulátor


Meracie rozsahy
  • prietok: 20…250 l/h (rotameter)
  • prietok: 0,5…3L/min (snímač prietoku turbínového kolesa)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 600x450x600 mm
Hmotnosť: cca. 21 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 080.02000

Vedomosti
