RT 390 Testovacia stanica pre regulačné ventily

RT 390 Testovacia stanica pre regulačné ventily

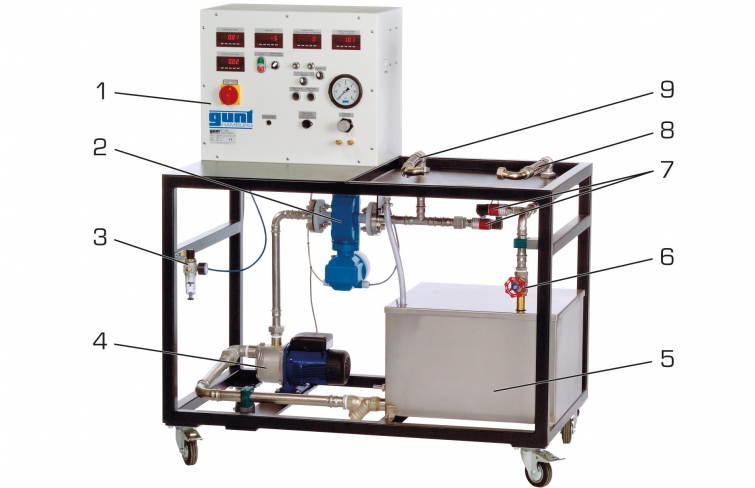

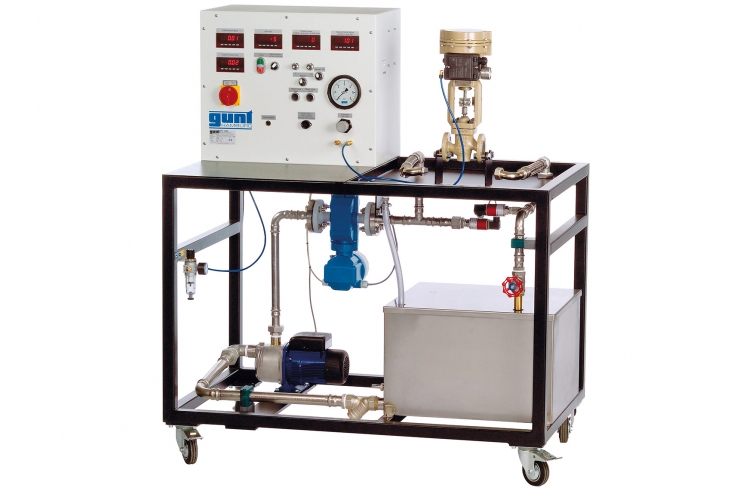

Obrázok ukazuje podobnú jednotku s príslušenstvom RT 390.01.

Obrázok ukazuje podobnú jednotku s príslušenstvom RT 390.01.

  • konštrukcia a funkcia regulačných ventilov

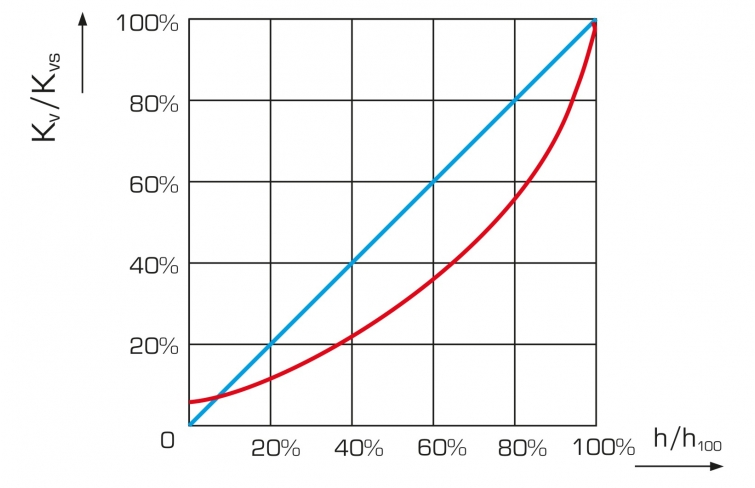

  • stanovenie hodnôt K v a K vs
  • Softvér GUNT na vykreslenie charakteristík ventilov a odozvy krokov
  • spolu s regulačnými ventilmi RT 390.01RT 390.06
    • demonštrácia a funkčné testovanie regulačných ventilov
    • stanovenie hodnôt K v a K vs
    • vykreslenie charakteristík ventilov
    • dynamická odozva regulačných ventilov: vykreslenie krokových odoziev
    • vplyv napájacieho tlaku na pneumaticky ovládané ventily
    • údržbu a úpravu

1 tréner
1 sada hadíc
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

Regulačné ventily
RT 390.01 Regulačný ventil, pneumatický, Kvs 2,5, ekv.
RT 390.02 Regulačný ventil, pneumatický, Kvs 1,0, ekv.
RT 390.03 Regulačný ventil, pneumatický, Kvs 2,5, lineárny
RT 390.04 Regulačný ventil, pneumatický, Kvs 1,0, lineárny
RT 390,05 Regulačný ventil, elektrický, Kvs 2,5, ekv
RT 390,06 Regulačný ventil, elektrický, Kvs 1,0, ekv

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
RT 390W Web Access Software

Regulačné ventily sú kľúčovými komponentmi systémov procesného inžinierstva. Fungujú ako akčný člen a vytvárajú spojenie medzi ovládačom a systémom. Regulačné ventily sa vo všeobecnosti používajú na reguláciu prietokov plynov alebo kvapalín. Optimálny návrh regulačnej slučky závisí od dobrej znalosti správania sa regulačného ventilu, ako aj od znalosti odozvy regulovaného systému.

Mobilný testovací stojan umožňuje skúmanie a testovanie rôznych modelov regulačných ventilov. Pre túto analýzu je k dispozícii vodný okruh s čerpadlom a nádržou. Pripojenia umožňujú integráciu testovaného ventilu do vodného okruhu. Prietok sa nastavuje posúvačom a zaznamenáva sa elektromagnetickým snímačom prietoku. Na meranie tlaku pred a za regulačným ventilom sa používajú dva tlakové snímače.

Napájací tlak pre elektropneumatické ventily je možné nastaviť regulátorom tlaku na rozvodnej skrini. Manipulačnú veličinu je možné nastaviť na potenciometroch ako prúdový signál. Spätná väzba polohy z ventilu sa tiež vracia ako prúdový signál. Motorové ventily sa ovládajú pomocou tlačidiel. Odporový diaľkový vysielač meria zdvih ventilu.

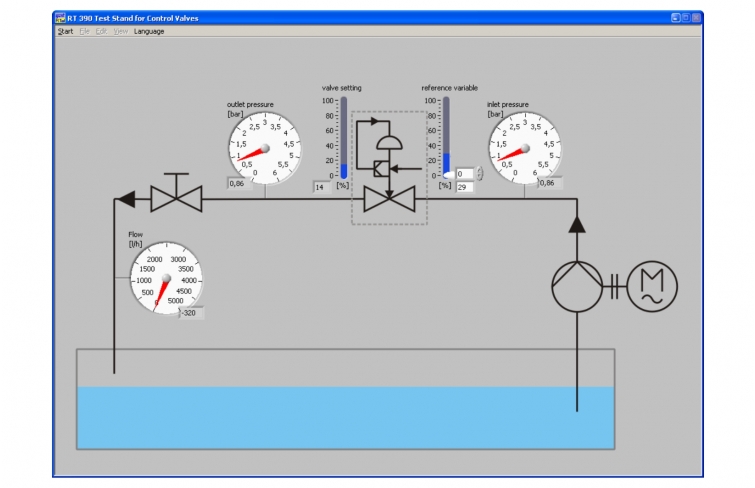

Softvér GUNT na zber dát možno použiť na vykreslenie a vyhodnotenie charakteristík ventilov a odozvy krokov na PC užívateľsky príjemným spôsobom.

Objednávacie číslo: 080.39000

Špecifikácia
  1. skúmanie a testovanie regulačných ventilov
  2. vodný okruh s nádržou, čerpadlom a prípojkami pre regulačné ventily
  3. elektromagnetický snímač prietoku
  4. 2 tlakové snímače na meranie poklesu tlaku na riadiacom ventile
  5. posúvač na nastavenie prietoku
  6. potenciometer na ovládanie elektropneumatických ventilov prúdovým signálom
  7. tlačidlá na ovládanie motorizovaných ventilov
  8. manometer a regulátor tlaku na nastavenie pracovného tlaku pre elektropneumatické ventily
  9. spätná väzba polohy cez prúdový signál (elektropneumatické ventily) alebo odporový diaľkový vysielač (motorizované ventily)
  10. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Nádrž: cca. 90 l

Dvojstupňové odstredivé čerpadlo

  • max. hlava: 22m
  • max. prietok: 5,4 m 3 /h

Signály

  • DC: 4…20 mA
  • odpor: 0…1000 Ω

Pomocná sila

  • AC: 24V
  • tlak vzduchu pre elektropneumatické ventily: 0…6bar


Meracie rozsahy
  • prietok: 0…4500L/h
  • tlak:
    • 2x 0…6bar (voda)
    • 1x 0…6bar (vzduch)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1250x750x1430 mm
Hmotnosť: cca. 190 kg

Vyžaduje sa pre prevádzku

pripojenie stlačeného vzduchu: min. 3 bar
Odporúča sa PC s Windows

Objednávacie číslo: 080.39000

Vedomosti
plagát
Vzdelávanie na diaľku - GU 100 Web Access Box Pdf
Príslušenstvo
RT 390

Objednávacie číslo: 080.39000
